中压三相西门子真空接触器结构设计

这款真空接触器主要面向中压供配电、工业电机启停、工矿企业配电回路等场景，适用于7.2kV电压等级、额定400A电流的交流回路通断控制，可在频繁启停、负载切换的工况下稳定工作，相比传统空气式接触器，真空灭弧结构能有效熄灭分断时产生的电弧，避免触头氧化烧蚀，大幅提升设备使用寿命与操作安全性，尤其适合矿山、冶金、化工等存在粉尘、潮湿、腐蚀性气体的恶劣工业环境，降低日常运维的频次与成本。

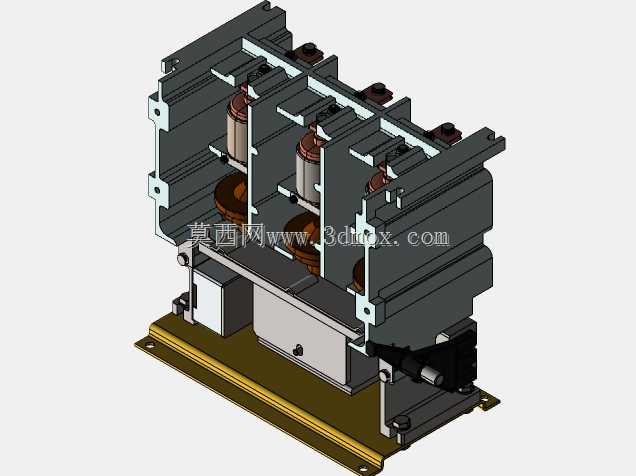

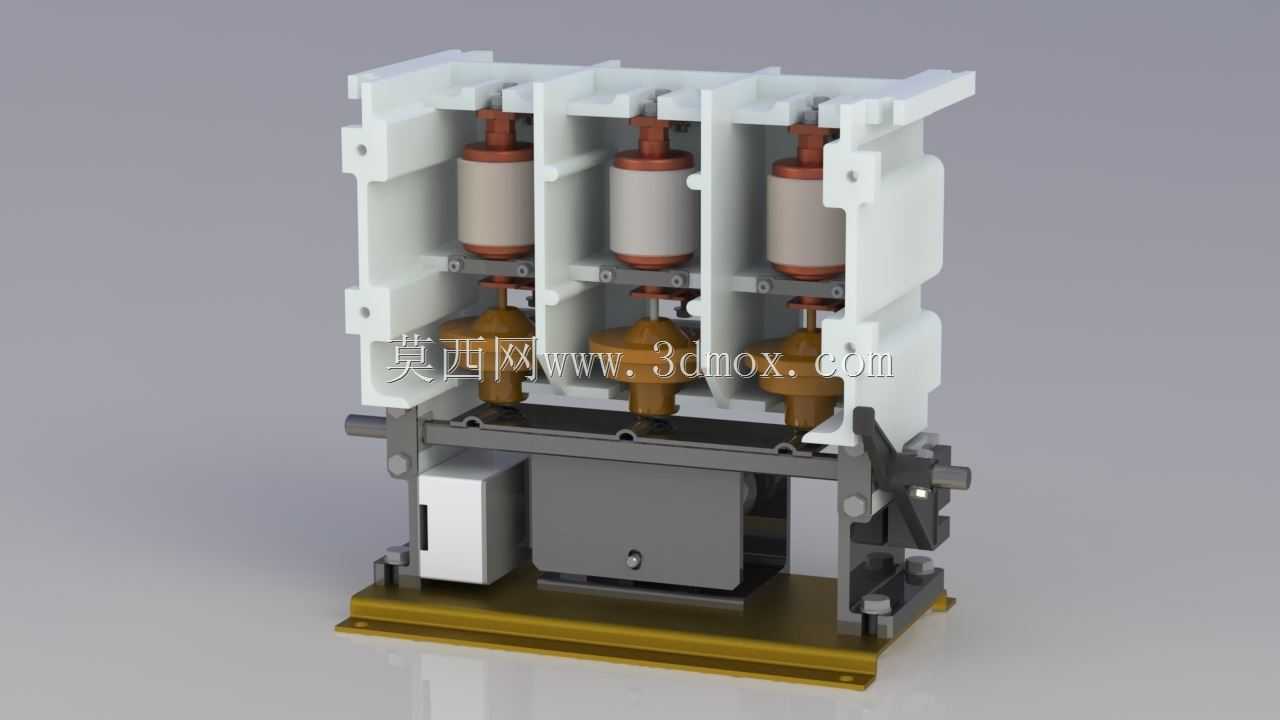

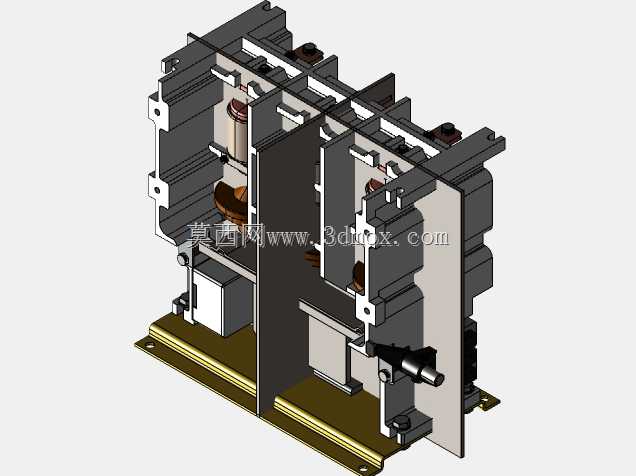

设备采用三极独立真空灭弧室布局，每极的真空灭弧单元独立封装在绝缘腔体中，极间绝缘距离经过精准校核，既满足中压等级的电气安全间隙要求，又尽可能压缩整体横向尺寸，适配标准柜内安装空间。底部的电磁操动机构采用110-250V交直流通用线圈设计，可适配不同现场的控制电源规格，机构的机械闭合与分闸响应时间控制在30-50ms区间，配合8组辅助开关触点，可实现回路状态信号上传、电气联锁、远程控制等扩展功能，满足自动化配电系统的对接需求。

设计过程中优先考虑安装适配性，底部采用标准安装底板，预留的安装孔位符合行业通用安装尺寸规范，进出线端的接线位置高度与间距匹配常规中压柜的母排走向，无需额外定制转接排即可完成现场装配。整体外壳采用高强度阻燃绝缘材质，既为内部灭弧室与操动机构提供机械防护，又能避免外部异物触碰带电部件，侧面的安装支架可支持正装、侧装两种固定方式，适配不同柜体的内部布局。操动机构的传动部件采用耐磨金属材质，关键转动位置设置自润滑衬套，可承受上万次分合闸操作的机械磨损，长期运行无需频繁加注润滑脂。真空灭弧室的静端与动端采用软连接结构，既保证大电流导通能力，又抵消分合闸动作的机械冲击，避免导电部位出现松动发热问题，整体结构兼顾电气性能、机械强度与现场安装的便利性，可直接替换同参数等级的传统接触器产品，无需对原有柜体结构进行大规模改造。
