手动螺旋压紧夹持工装结构设计

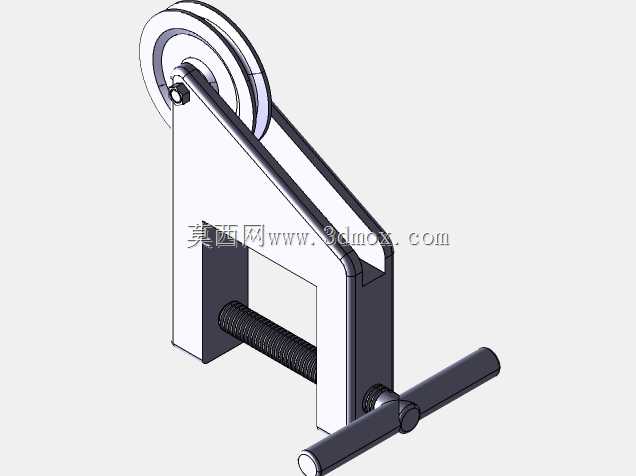

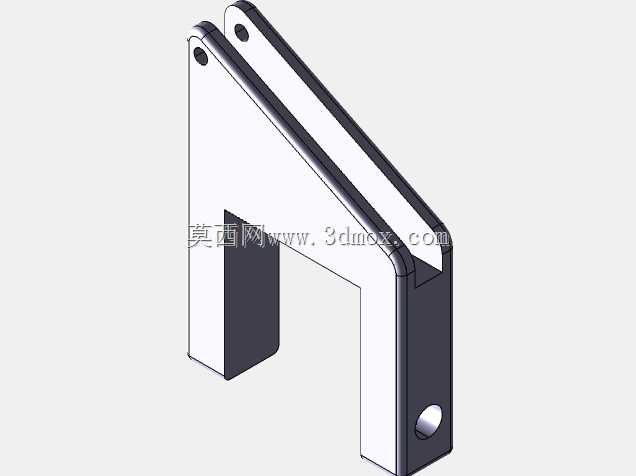

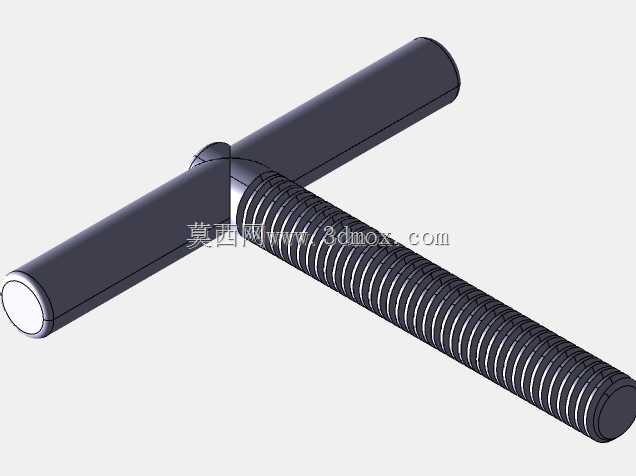

这款手动螺旋压紧夹持工装，是面向小型工件装夹、现场维修临时固定、小件加工定位等场景设计的实用型机械结构，在机加工辅助定位、五金件修配、家用DIY手工制作、小型零部件装配等场景中都能发挥稳定的夹持作用，能够为被夹持工件提供可靠的压紧固定力，避免工件在加工、修配、装配过程中出现位移、晃动的问题，保障作业精度与操作安全。从功能特性来看，该工装采用经典的C型开口架体结构搭配螺旋进给的压紧方式，架体上部设置有定滑轮式的支撑限位结构，下部配置带横向操作杆的螺纹丝杆，通过转动操作杆即可带动丝杆沿架体的螺纹孔轴向进给，实现对开口范围内工件的夹紧与松脱，操作无需额外动力源，纯手动即可完成全部操作，适配无供电的野外作业、临时维修等特殊场景，丝杆进给的行程范围能够覆盖多数常规小型工件的夹持厚度需求，夹紧力可通过操作杆的施力大小灵活调节，针对不同材质、不同刚性的工件都能适配，既可以保证夹持稳固不打滑，也能避免夹持力过大造成薄壁工件、脆性工件的变形损伤。从设计思路层面，该工装优先兼顾了结构可靠性与操作便捷性，C型架体采用一体化折弯成型的结构设计，整体刚性充足，能够承受螺旋压紧过程中产生的反向张力，长期使用不易出现架体开口变形的问题；上部的定滑轮结构既可以作为部分带缆线、带条状工件的支撑导向部件，也能在夹持异形工件时作为辅助定位的支点，拓展工装的适配范围；丝杆末端的横向操作杆采用长力臂设计，利用杠杆原理降低手动操作的施力强度，操作人员无需借助额外工具即可输出足够的夹紧力，丝杆与架体的螺纹配合部位做了加长设计，提升螺纹啮合的接触面积，既可以延长螺纹副的使用寿命，也能让进给过程更加顺滑无卡顿。在外形尺寸与安装边界上，该工装整体结构紧凑，C型开口的纵深与高度适配常规台面临时放置使用，无需额外固定安装即可直接使用，整体占用空间小，重量轻便，便于随身携带转场作业，架体的外侧无多余突出结构，在狭窄的作业空间内也能灵活操作，丝杆的最大伸出长度经过合理设计，既保证了足够的夹持行程，也避免丝杆伸出过长造成结构刚性下降、操作晃动的问题，各部件的边角都做了圆弧过渡处理，操作过程中不会划伤操作人员，使用安全性更强。
