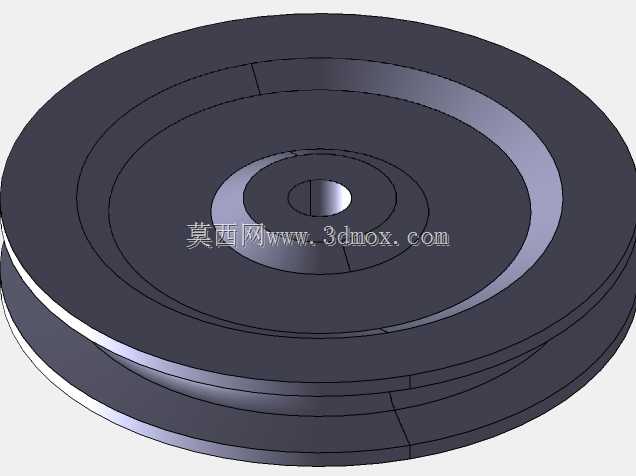

盘式回转传动轮结构设计

该盘式回转传动轮是机械传动系统里的核心基础部件，主要应用在各类需要回转动力传递、张紧导向的工业场景中，常见于轻工输送设备、小型动力传输机构、纺织机械走线系统以及自动化生产线的辅助传动单元，承担着传递扭矩、调整传动带张紧度、改变传动方向、支撑回转运动轨迹的实际作用。从功能特性来看，该轮体采用同轴阶梯式结构设计，中心设置标准安装轴孔，可与对应规格的传动轴紧密配合，通过键连接或过盈配合的方式实现周向固定，保证动力传递过程中不会出现打滑、偏移的问题；轮体中部设置多层环形阶梯结构，既可以适配不同宽度的传动带、绳索类传动介质，也能通过阶梯差实现传动介质的轴向限位，避免运行过程中出现脱轮、跑偏的故障；轮缘位置做了平滑过渡处理，能够有效降低传动介质运行过程中的磨损，延长整套传动机构的使用寿命。在设计思路上，这款轮体遵循了等强度设计原则，不同位置的壁厚根据受力大小做了差异化分配，中心轴孔周边受力最大，因此保留了足够的实体厚度来承受扭矩载荷，向外延伸的轮辐区域受力相对较小，在保证结构刚性的前提下做了轻量化的结构优化，既减少了材料浪费，也降低了轮体自身的转动惯量，让传动过程启停更顺畅，动力损耗更低。外形尺寸方面，该轮体整体为同轴圆盘结构，最大外圆直径根据适配的传动场景做了标准化设定，轴向总厚度控制在紧凑范围内，安装时仅需要保证中心轴孔与传动轴的同轴度公差在允许范围内，轮体端面与传动轴轴线的垂直度符合安装要求即可，不需要额外的复杂安装空间，安装边界仅需要预留出轮体旋转的径向安全间隙，以及轴向的紧固件安装操作空间，适配性极强，可直接替换同规格的常规传动轮使用，不需要对原有设备结构做大幅改动。轮体的各环形槽面加工精度控制在合理区间，既保证了传动介质运行的平稳性，也降低了加工难度，兼顾了使用性能和制造成本的平衡，适合批量生产应用在各类通用机械设备的传动系统中。
