四轮差速驱动移动机器人原型底盘

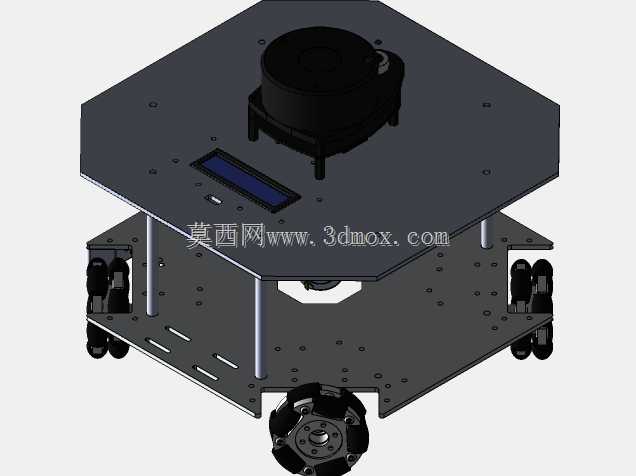

该款四轮驱动移动机器人原型底盘，主要面向室内外巡检、物料转运、教学科研、服务机器人开发等场景设计，可作为各类移动作业机器人的通用承载平台，适配实验室算法验证、厂区短途配送、园区环境巡检等多种实际使用需求。底盘采用双层板式承载结构设计，上下层板通过多根金属支撑柱实现刚性连接，上层板预留了充足的安装空间，可搭载工控机、激光雷达、视觉摄像头、机械臂等各类功能扩展组件，下层板则用于集成驱动电机、电池模组、控制电路板等核心动力与电控部件，分层布局既避免了不同功能模块的布线干扰，也能有效降低整机重心，提升移动过程中的运行稳定性。行走系统采用四轮独立布置的驱动方案，搭配全向式麦克纳姆轮结构，可实现前进后退、横向平移、原地自旋等多种灵活的运动模式，无需大半径转弯空间即可在狭窄通道、拥挤作业区域内完成姿态调整，适配仓储车间、实验室走廊等空间受限的作业环境。底盘板面采用密集阵列式安装孔位设计，所有孔位按照标准间距排布，无需额外打孔即可通过螺栓快速固定各类外接设备，大幅降低了二次开发的改装难度，用户可根据自身使用需求灵活调整搭载模块的安装位置。上层板前端预留了显示屏安装位，可直接集成状态显示模块，实时展示设备电量、运行速度、导航坐标等运行参数，方便操作人员快速掌握设备状态。整体结构采用轻量化金属板材加工，在保证结构强度满足承载需求的前提下，尽可能降低了整机自重，既提升了续航表现，也减少了行走过程中的动力损耗。设计过程中充分考虑了安装边界的适配性，各轮组与板件边缘预留了足够的安全间隙，避免运动过程中轮组与板件、外接搭载设备发生干涉，支撑柱的高度设置也为下层的电机、接线端子等部件预留了充足的操作空间，方便后期的维护调试与部件更换。该底盘的模块化设计思路，让用户无需从零开始搭建行走结构，可直接基于该平台快速开展上层功能的开发工作，大幅缩短移动机器人项目的研发周期，尤其适合高校机器人相关专业的教学实验、初创团队的原型机验证等场景使用。
