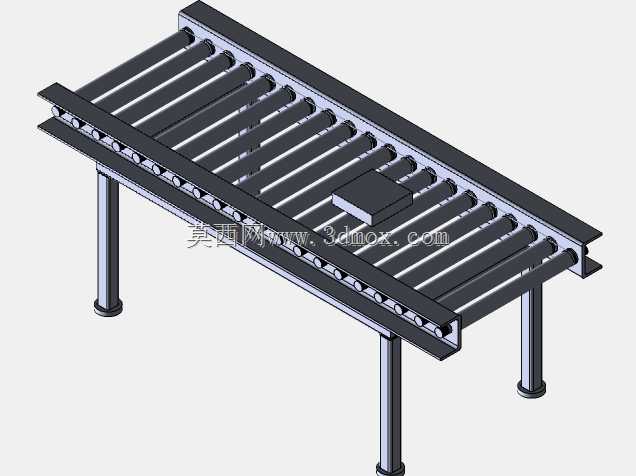

工业辊筒式物料输送工作台结构设计

这款辊筒式输送机构是面向离散制造生产场景打造的物料转运核心设备，主要应用于电子组装、汽配加工、包装分拣、仓储周转等行业的生产流水线环节，承担工序间工件的水平输送、工位间物料传递、成品下线转运等核心功能，可替代人工搬运实现物料的连续化流转，大幅降低生产环节的人力搬运强度，提升产线整体运转效率。设备采用无动力辊筒排布作为核心承载输送面，每根辊筒通过两端轴承座固定在两侧的型钢机架上，辊筒间距根据常规输送工件的最小尺寸设计，可避免小型工件卡滞在辊筒间隙中，同时保证足够的承载能力，单段输送面可承载数十公斤的规整箱体、托盘类工件，工件放置在辊筒面上后，可通过人工推送或者前后端接驳动力设备实现工件的平稳移动，输送过程无卡顿、无偏移，辊筒表面做镀锌防锈处理，长期使用不易锈蚀磨损，适配车间多尘、多油污的复杂作业环境。整体机架采用标准型钢焊接成型，底部配置四根圆柱形支撑腿，支撑腿底部带有可调脚垫，可根据车间地面的平整度调整设备整体高度与水平度，安装时无需复杂的地基固定，仅需将设备放置在预定工位调整脚垫即可投入使用，设备的整体宽度适配常规标准托盘与周转箱的尺寸，长度可根据产线布局需求进行多段拼接，能够灵活适配不同长度的产线工位排布需求。设计过程中优先考虑了设备的通用性与维护便捷性，辊筒采用标准化快装结构，单根辊筒出现磨损故障时可单独拆卸更换，无需拆解整段机架，大幅降低后期维护成本；两侧机架预留了接驳挡边、定位传感器、扫码装置的安装孔位，可根据实际生产需求加装辅助组件，拓展工件定位、分拣、信息采集等功能，既可以作为独立的物料转运台使用，也可以接入自动化产线作为输送单元，适配不同规模生产场景的使用需求。设备的安装边界预留充足，支撑腿与输送面边缘的距离符合车间安全作业规范，操作人员在工位旁取放工件时不会与支撑结构发生磕碰，设备整体高度适配常规站立作业的工位高度，无需额外垫高或挖设地坑，能够快速融入现有生产车间的布局体系，帮助企业快速搭建低成本、高可靠性的物料输送体系。
