单缸内燃机曲柄活塞机构三维设计

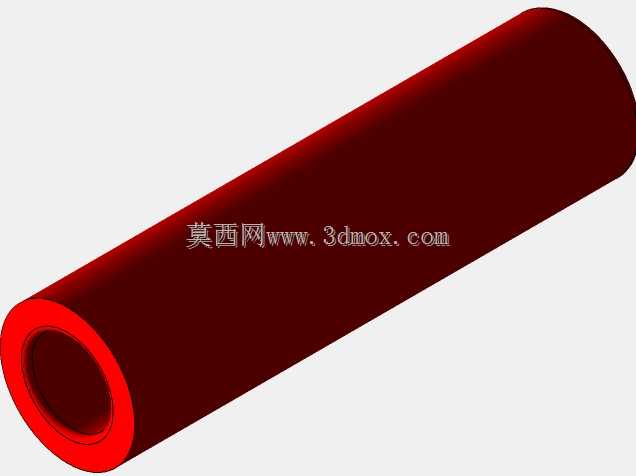

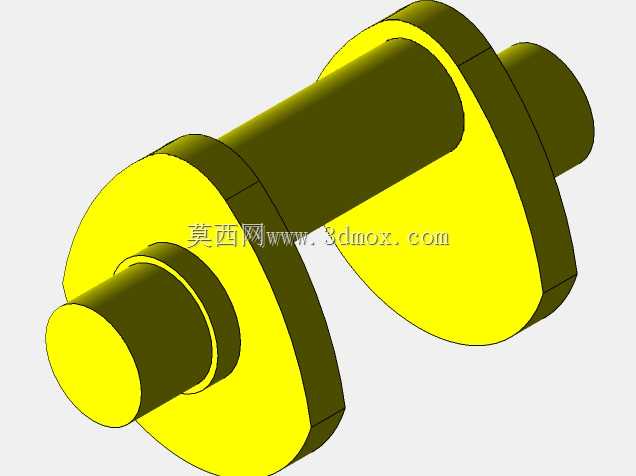

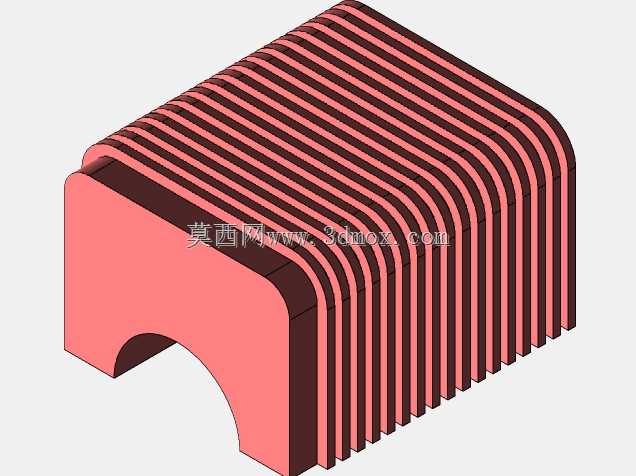

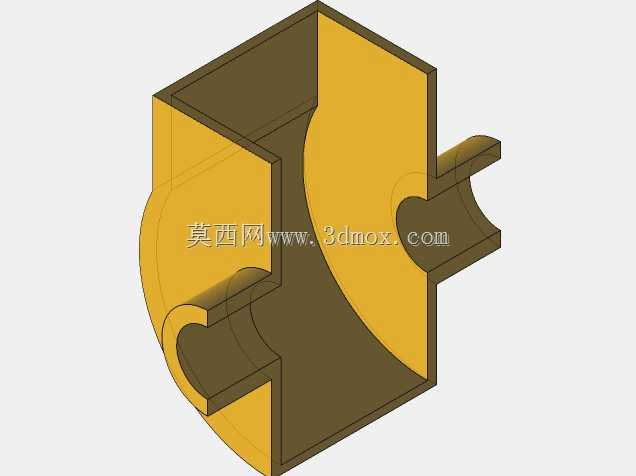

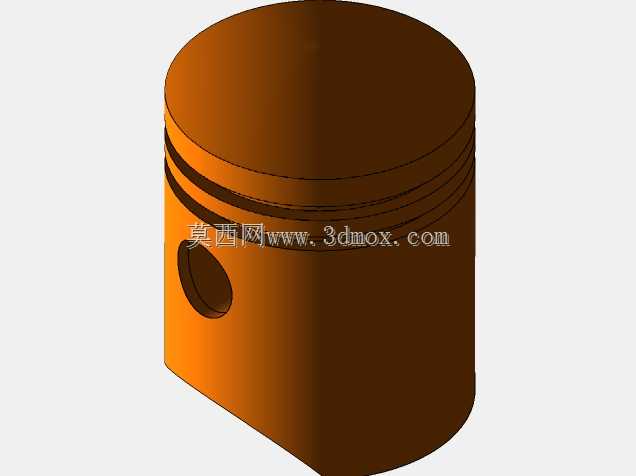

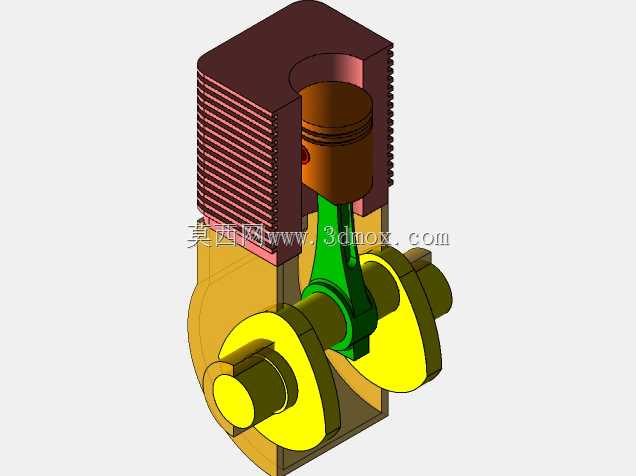

单缸发动机是小型动力输出场景中应用最为广泛的动力核心单元，常见于小型农用机具、园林作业机械、便携发电机组、轻型摩托与越野卡丁车等设备之上，承担着将燃料燃烧产生的热能转化为旋转机械能的核心作用，其结构可靠性直接决定了配套设备的运行稳定性与动力输出效率。这套三维结构完整还原了单缸发动机的核心运动组件，包含带散热鳍片的气缸体、往复运动活塞、连接活塞与曲轴的连杆、带平衡配重的曲轴总成几大核心部分，清晰呈现了内燃机最基础的动力传递逻辑。从功能特性来看，这套结构完整复现了单缸发动机的工作运动关系：活塞在气缸套内做上下往复直线运动，通过连杆将直线推力转化为曲轴的旋转扭矩，曲轴两端的圆形平衡配重用于抵消活塞往复运动产生的惯性力，降低整机运行过程中的振动幅度，气缸体外壁的密集散热鳍片用于增大空气接触面积，满足风冷散热的工况需求，无需额外布置复杂水冷管路即可适配长时间连续运行的使用场景。在设计思路层面，这套结构优先保证了运动部件的配合精度：活塞与气缸壁之间预留了合理的配合间隙，既保证活塞往复运动的顺畅性，也为热胀冷缩预留了足够的形变空间，避免高温工况下出现卡滞问题；连杆两端的铰接结构分别匹配活塞销与曲轴曲柄销的安装尺寸，保证转动副的灵活度，同时控制铰接间隙在合理范围内，避免运动过程中出现冲击异响；曲轴的配重块按照活塞与连杆的往复质量做了对应匹配，将一阶往复惯性力的平衡率控制在合理区间，大幅降低运行时的整机振动。从安装边界来看，这套结构的曲轴输出端预留了标准的动力输出轴径，可直接匹配飞轮、离合器或皮带轮等动力传递部件，气缸体下部的曲轴箱腔体为曲轴旋转预留了足够的运动空间，外壁的安装平面可直接固定在配套设备的机架之上，气缸顶部预留了燃烧室与气门机构的安装接口，可根据实际使用需求匹配对应的配气组件与供油点火部件，整体结构紧凑，占用安装空间小，无需复杂的外围辅助结构即可完成组装调试，非常适合小型动力设备的配套使用，也可作为内燃机原理教学的直观演示结构，帮助学习者快速理解曲柄连杆机构的运动逻辑与动力传递路径。
