带轴盘类回转传动轮结构设计

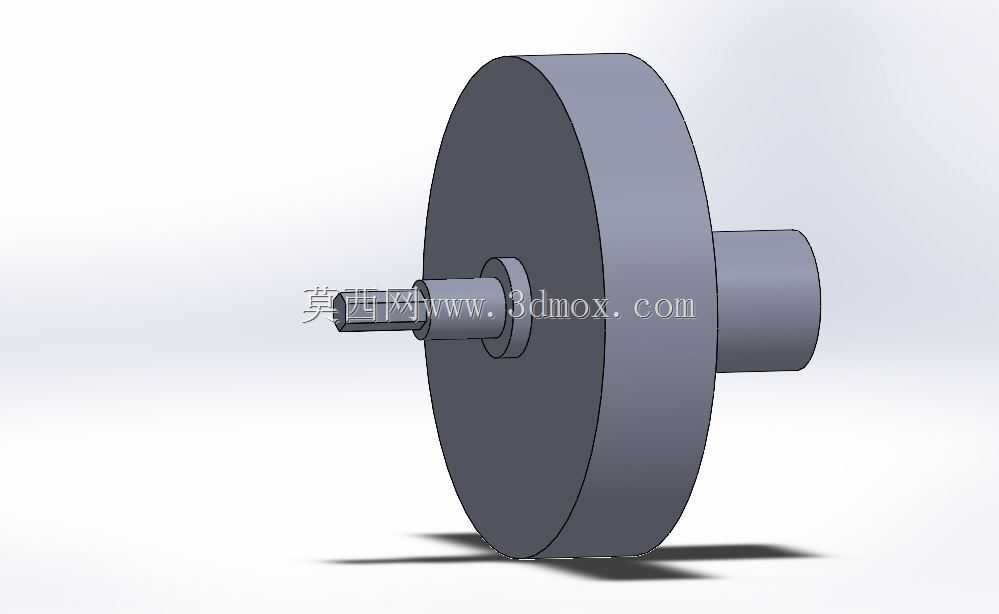

该带轴盘类回转传动轮主要应用于中小功率的机械传动场景中，常见于小型输送设备、轻工机械、小型自动化生产线的动力传递环节，也可作为辅助传动部件适配于各类需要低转速大扭矩传递的工位机构，承担动力输入与输出的中转衔接作用，能够在紧凑的安装空间内完成旋转动力的稳定传输，适配多类对安装空间有严格限制的小型设备布局需求。从功能特性来看，该部件采用一体式轴盘结合的结构设计，中间大直径轮盘作为传动承载主体，两侧延伸的轴段分别对应动力输入端与负载输出端，其中一侧轴段做了阶梯轴设计，可适配轴承、联轴器等标准传动件的安装定位，无需额外加装定位套即可完成轴向固定，大幅降低装配环节的复杂度；轮盘部分采用等厚度圆盘结构，在保证转动惯量满足传动稳定性要求的前提下，尽可能控制整体重量，减少转动过程中的无用功耗，同时轮盘的圆柱外圆面可根据实际使用需求加工为带轮槽、齿轮齿形或者摩擦面，适配皮带传动、齿轮啮合传动、摩擦传动等多种不同的传动形式，具备较强的场景适配性。设计过程中优先考虑了轴系的同轴度要求，将轮盘与两侧轴段的基准轴线完全重合，避免高速转动过程中出现偏心振动的问题，轴段的直径变化处均做了圆角过渡处理，有效降低应力集中带来的断裂风险，延长部件的使用寿命。在安装边界方面，该部件整体为同轴回转结构，最大外轮廓为中间轮盘的圆柱面，安装时仅需保证两侧轴段的支撑座同轴度在公差范围内即可，轴向安装尺寸可通过两侧轴段的伸出长度灵活适配不同宽度的设备机架，轴端的扁位或者键槽结构可根据配套的连接件类型做对应调整，无需改动主体轮盘结构即可完成适配，整体结构简洁，加工难度低，适合批量生产应用，日常维护仅需定期检查轴段与轴承配合处的润滑情况即可，运维成本较低。
