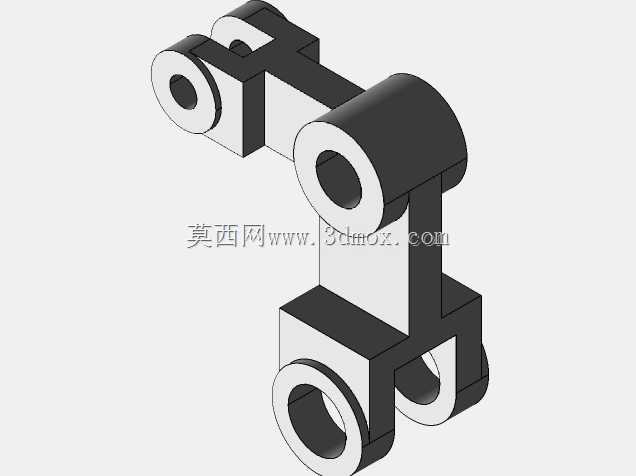

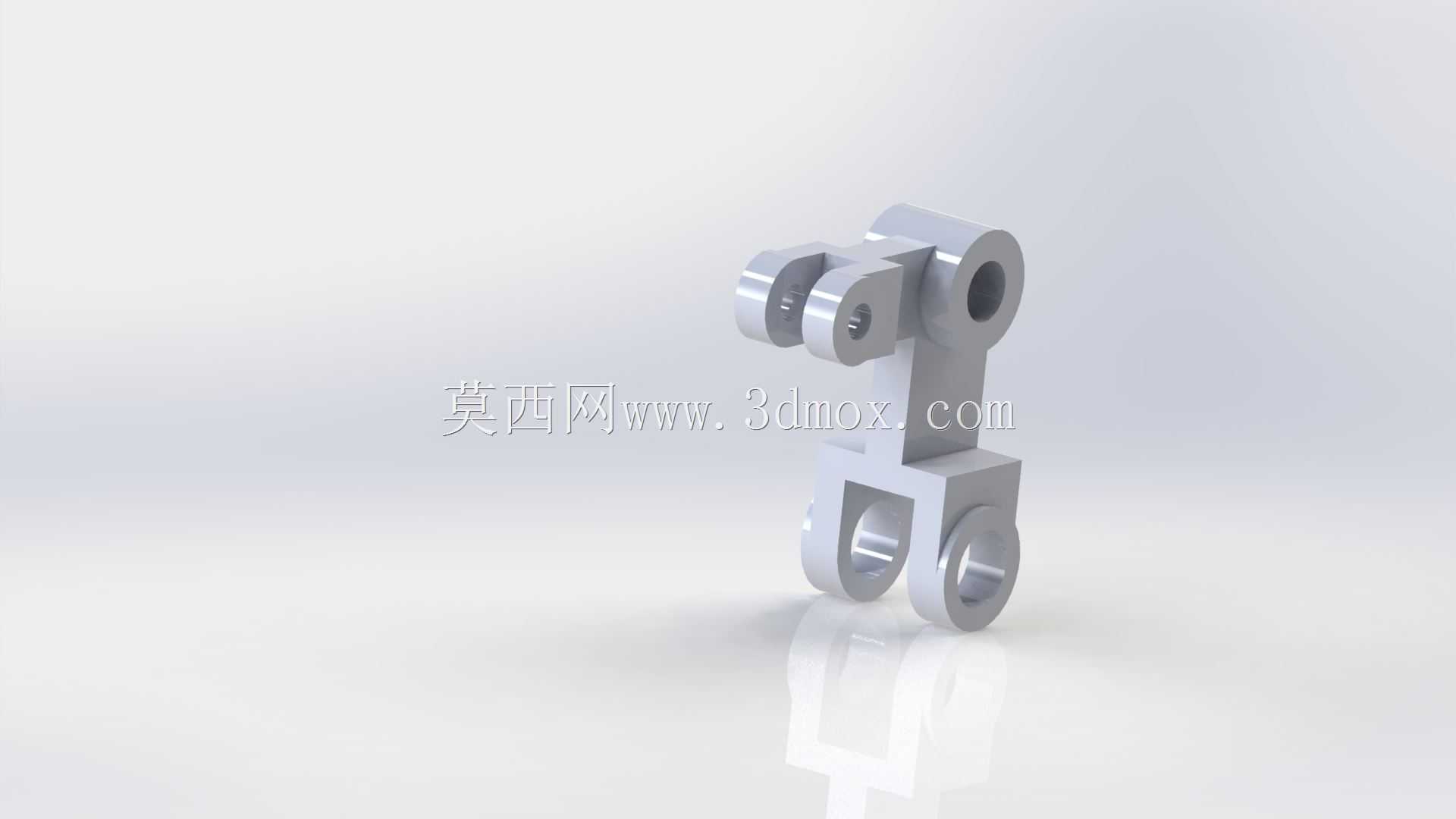

多铰接式机械连接传动支架结构

这款多铰接式连接支架是工业机械传动系统中常用的联动支撑构件，主要应用在需要多自由度动力传递、行程换向的设备场景中，常见于轻工自动化生产线的工位切换机构、小型专用设备的执行端联动组件、农用机械的操纵连杆组以及输送设备的张紧调节结构里，能够在多个铰接点位同步传递动力，同时承担不同方向的载荷传导，保障联动动作的同步性与稳定性。从实际用途来看，该构件作为传动链路中的中间连接载体，可同时对接三组不同方向的连杆或销轴部件，将输入端的直线或旋转动力，通过自身的结构刚性传递到多个输出端，实现单动力源驱动多个执行件同步动作的效果，相比单铰接连接件，能够大幅简化传动链路的结构布局，减少额外的支撑部件数量，降低整套机构的装配复杂度与整体重量。产品在功能设计上做了针对性的结构优化，三个铰接孔位分别分布在不同的空间平面上，上下分布的两组双孔位支座采用对称式布局，能够抵消传动过程中产生的侧向弯矩，避免单侧受力导致的销轴磨损过快问题；中部的支撑臂采用变截面结构设计，在铰接点位的受力集中区域做了加厚处理，而在非主要受力的连接段做了轻量化的切槽处理，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少传动过程中的惯性损耗。设计思路上完全围绕多轴联动的实际工况展开，所有铰接孔的同轴度、孔位之间的中心距都经过严格的公差匹配，确保装配后销轴转动顺畅无卡滞，同时孔位端面都设计了平齐的限位贴合面，能够直接与配套的连杆端面贴合定位，不需要额外加装调整垫片，降低现场装配的调试难度。外形尺寸方面，构件整体采用紧凑型空间布局，三个铰接孔的中心距按照常用传动行程比例设置，安装边界预留了足够的销轴装配空间，相邻铰接臂之间的间隙经过校核，在最大摆动角度下也不会与周边配套构件发生运动干涉，能够直接适配市面上多数标准规格的连接销轴与连杆部件，不需要做额外的定制化修改即可直接投入装配使用，适配性较强。
