内燃机连杆拆分装配结构设计

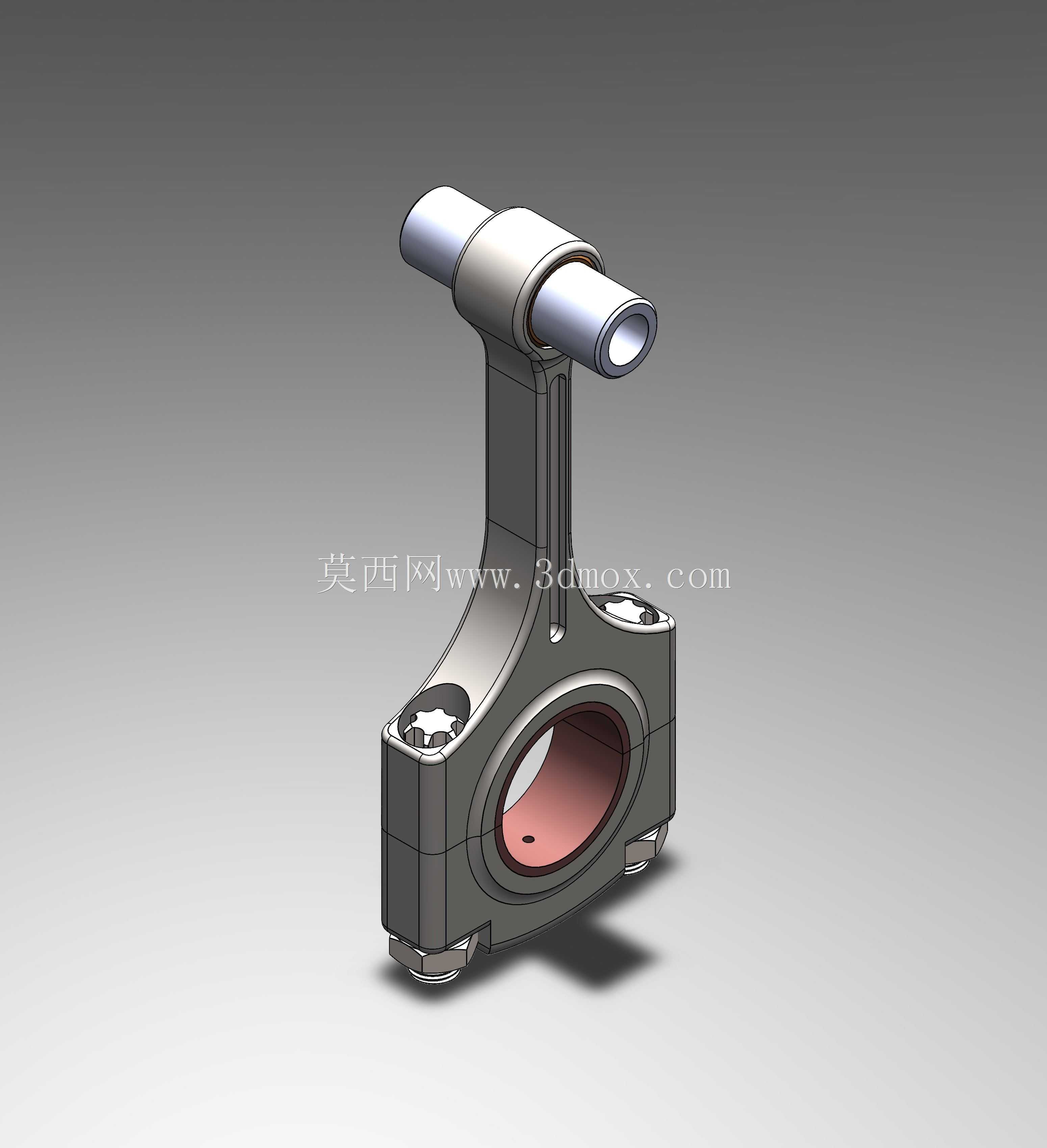

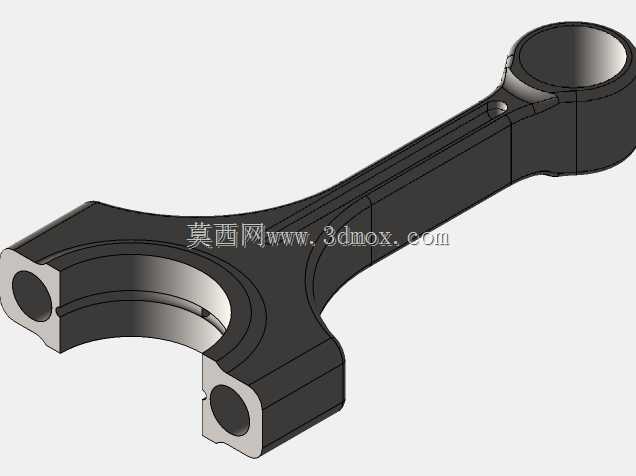

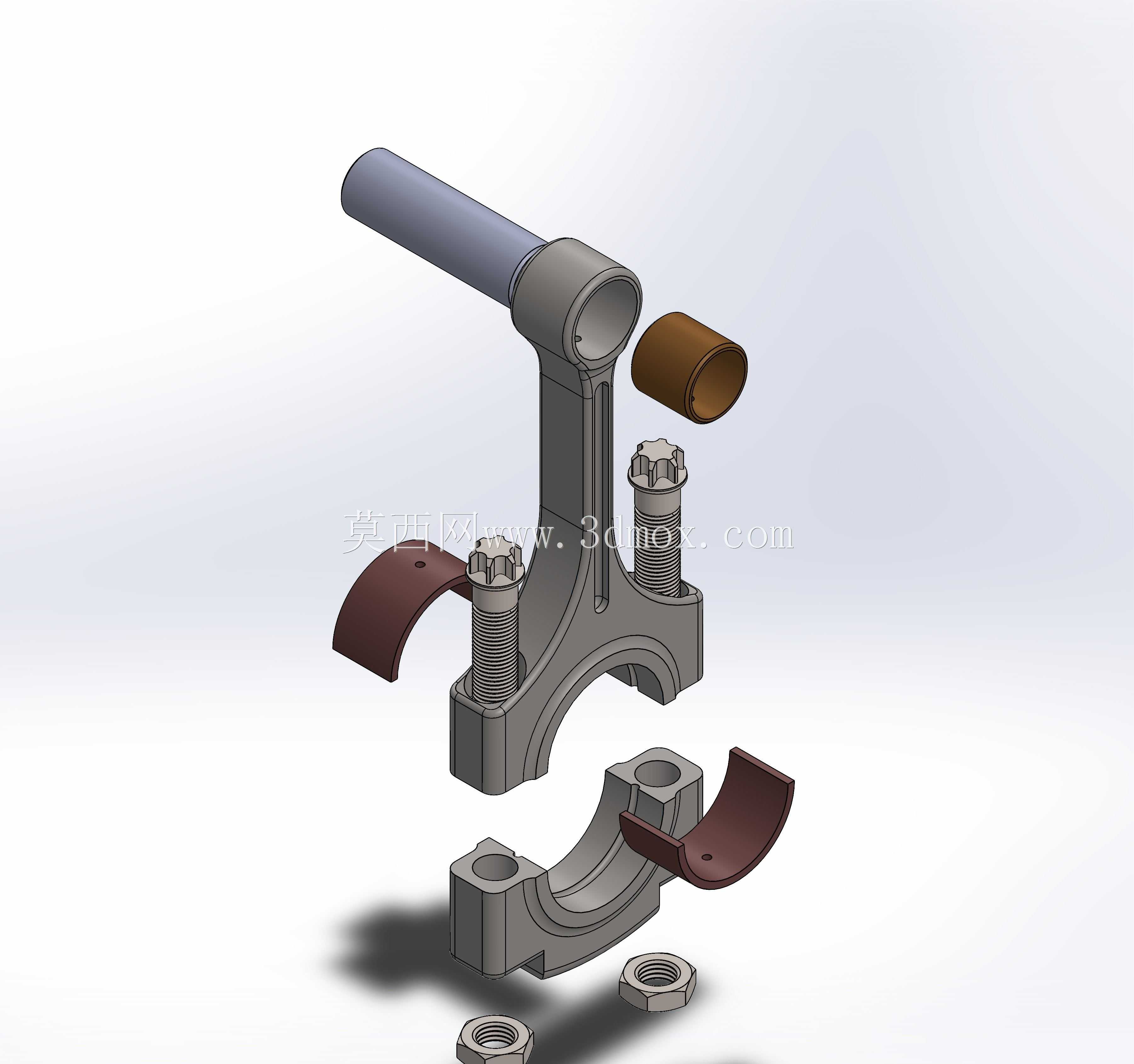

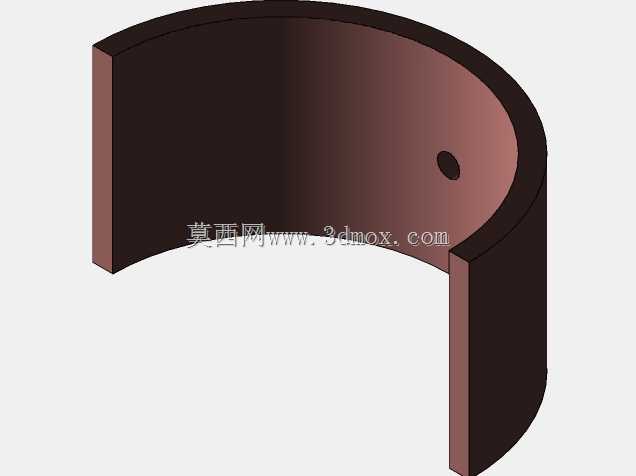

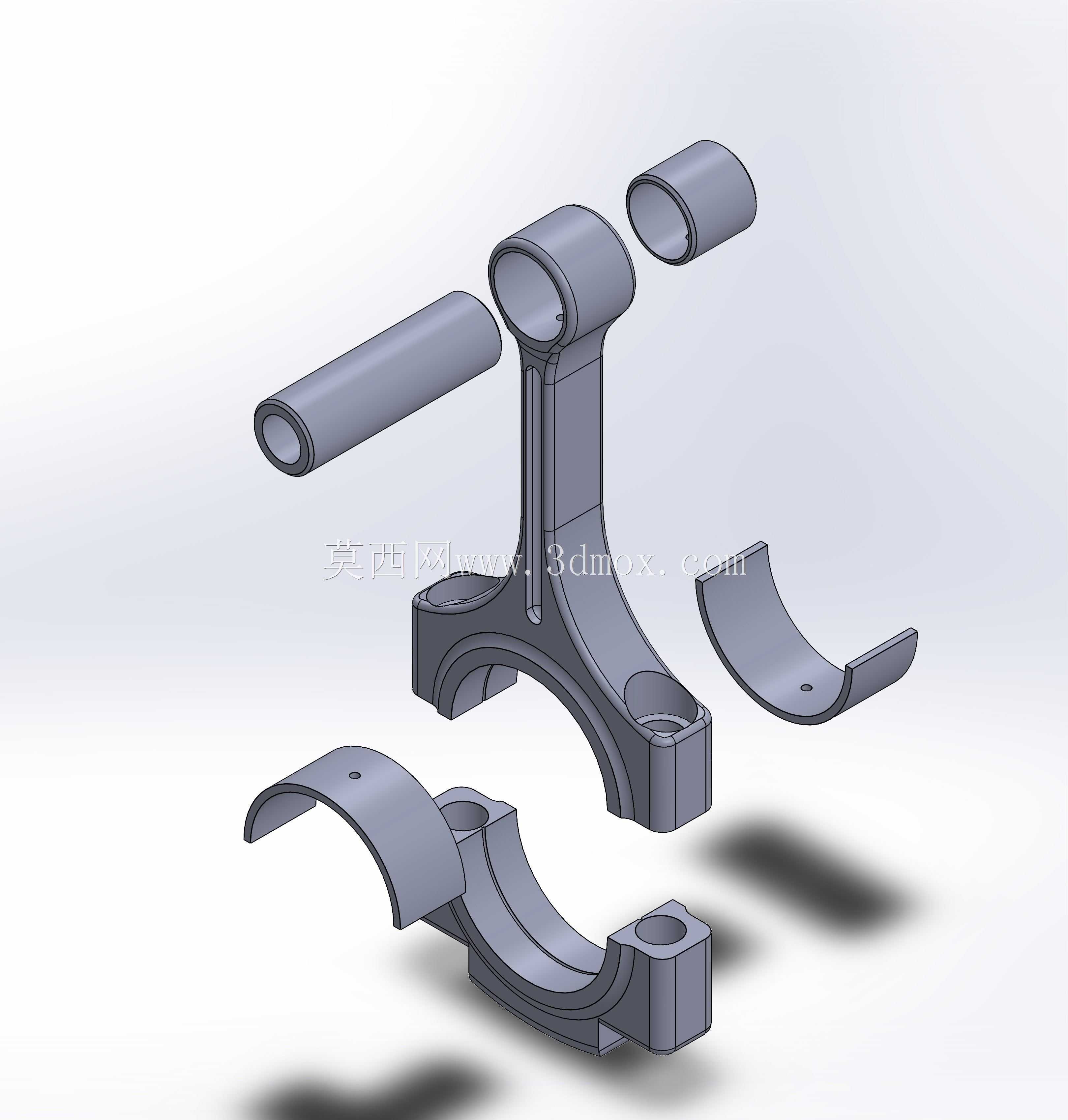

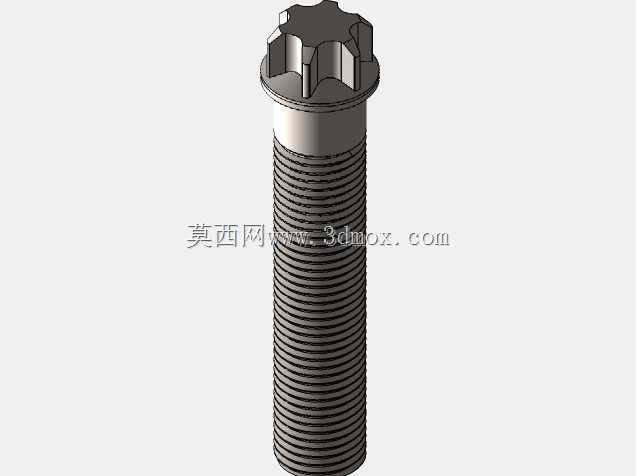

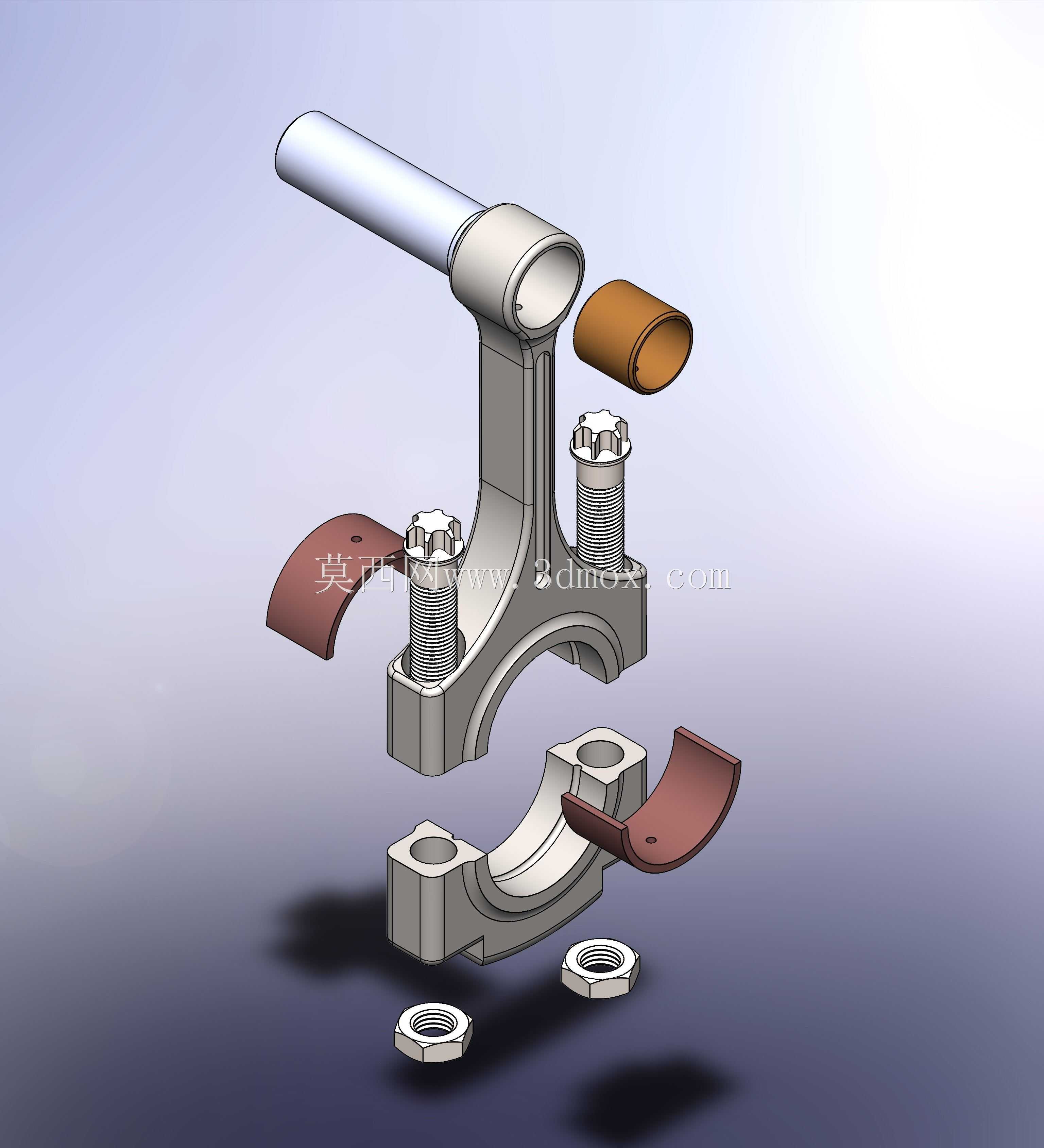

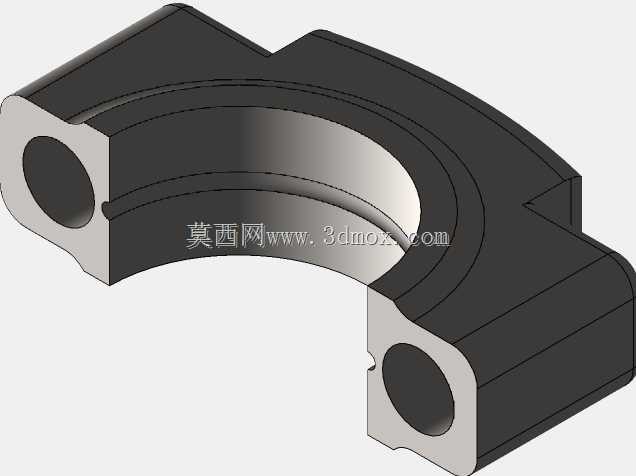

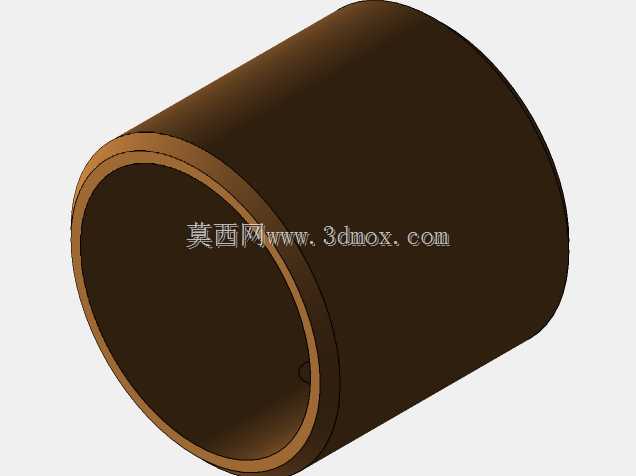

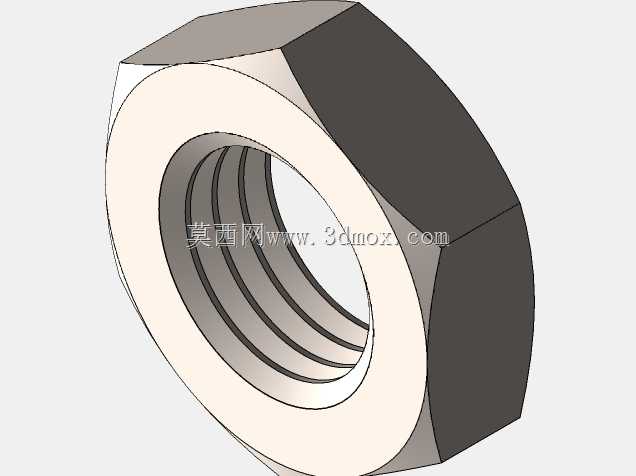

这套连杆装配结构是内燃机核心动力传递部件的完整拆分设计，主要应用于往复式内燃机的动力传输场景，覆盖小排量通用汽油机、小型车用柴油机等常见内燃动力设备，是连接活塞与曲轴的关键受力构件，承担着将活塞承受的燃气爆发压力传递给曲轴、把活塞的往复直线运动转化为曲轴旋转运动的核心功能。从功能特性来看，该连杆采用分体式大头设计，配套轴瓦、连杆螺栓、小头衬套等标准附属零件，小头端通过活塞销与活塞铰接，可在活塞销座内完成小角度摆动，大头端拆分后可包覆曲轴曲柄销，通过螺栓紧固后抱紧曲柄销完成转动配合，轴瓦的设置可有效降低转动摩擦损耗，避免连杆本体与曲柄销直接磨损，延长部件整体使用寿命。设计思路上，整体采用锻钢本体搭配黄铜衬套、钢质轴瓦的材质组合，杆身采用工字形截面构型，在保证整体结构强度、满足往复运动高负载受力要求的前提下，尽可能降低连杆自身重量，减少往复惯性力带来的动力损耗与振动冲击；大头拆分面采用平切口设计，配套两个高强度连杆螺栓完成紧固，螺栓预紧力经过精准校核，可承受内燃机做功冲程的爆发压力与往复运动的交变载荷，避免运行过程中出现大头松脱、轴瓦移位的故障；小头端压装黄铜衬套，衬套内孔与活塞销采用间隙配合，可储存少量润滑油形成油膜，降低活塞销与连杆小头的摩擦损耗，同时黄铜材质的嵌装结构可避免连杆小头直接磨损，后期维护仅需更换衬套即可，大幅降低维修成本。从安装边界来看，小头端外径适配常规活塞销座的安装空间，衬套内孔尺寸匹配对应规格的活塞销直径，大头端拆分后的内孔尺寸适配对应曲轴的曲柄销直径，两个螺栓的孔位间距符合通用内燃机连杆的安装标准，整体轴向宽度可适配对应排量内燃机的气缸内部安装空间，安装时需先将小头衬套压入连杆小头，再将活塞销穿入活塞销座与连杆小头完成活塞与连杆的连接，之后将大头轴瓦分别装入连杆本体与大头盖的安装槽内，扣合在曲轴曲柄销上，按规定扭矩拧紧连杆螺栓即可完成装配，整体结构的尺寸公差经过严格校核，可保证装配后转动顺畅无卡滞，满足内燃机高转速运行的工况要求。
