客运车辆骨架式车身框架结构设计

　　在公路客运、城市通勤类车辆的前期开发环节，车身骨架与底盘的匹配设计是决定整车可靠性、承载能力与后续改装适配性的核心环节，这套结构方案围绕中型客运车辆的运营场景搭建，完全贴合道路客运车辆的实际使用需求。日常运营中，这类骨架结构需要持续承受交变载荷：满载状态下乘客与行李的均布载荷、行驶过程中路面颠簸传递的冲击载荷、转向时的侧向离心力，以及紧急制动时的纵向惯性力，因此在结构搭建时，首先对骨架的受力路径做了梳理，将顶部载荷通过侧围竖梁均匀传递到底盘纵梁，再通过悬架系统传递到车桥与车轮，避免局部应力集中导致的骨架开裂问题。

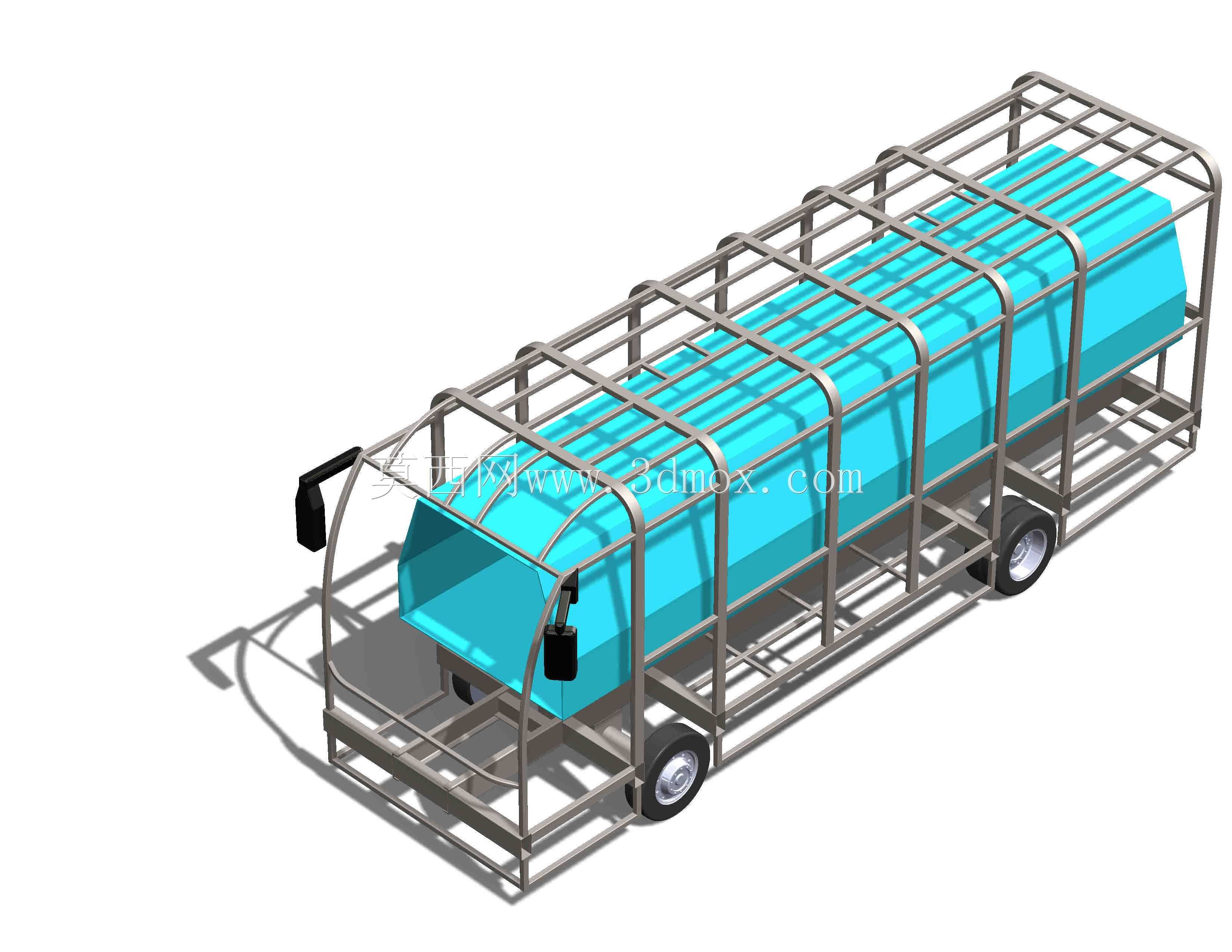

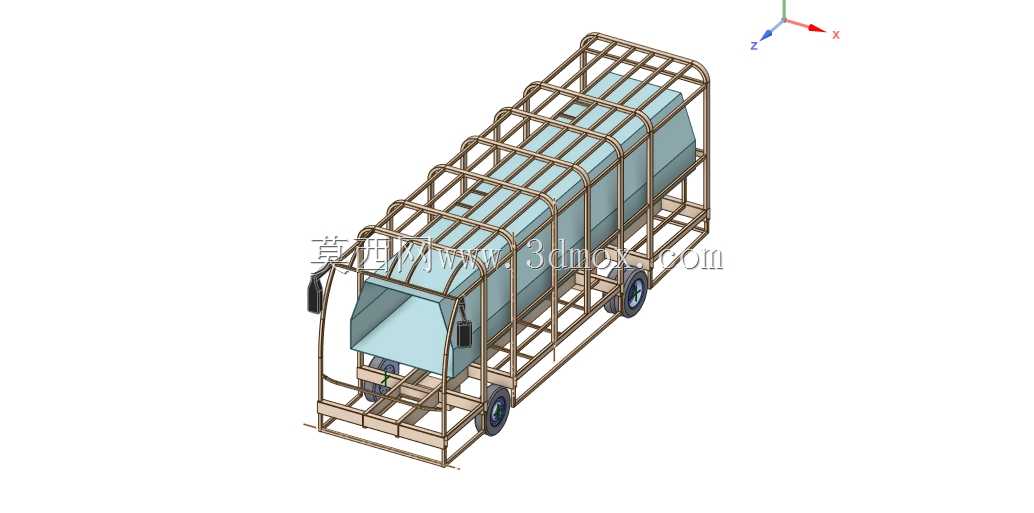

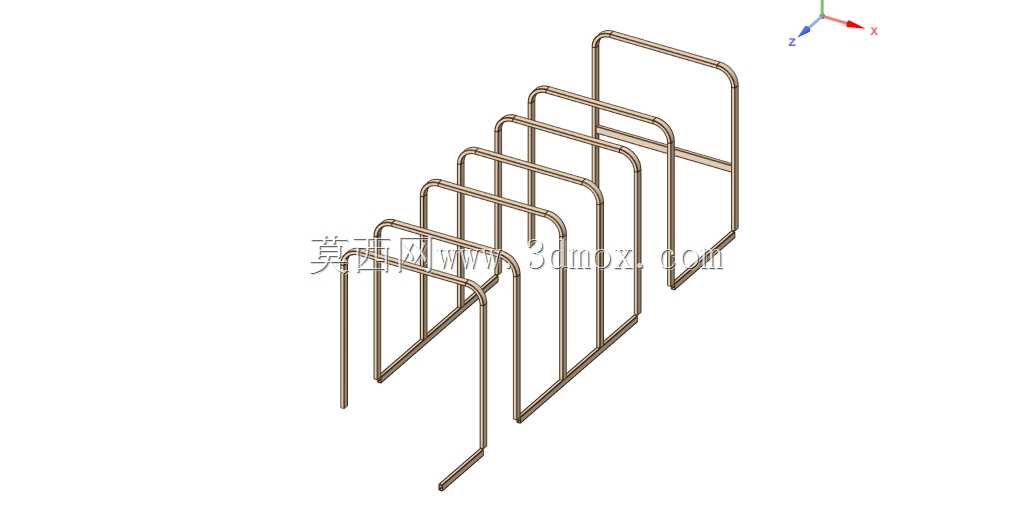

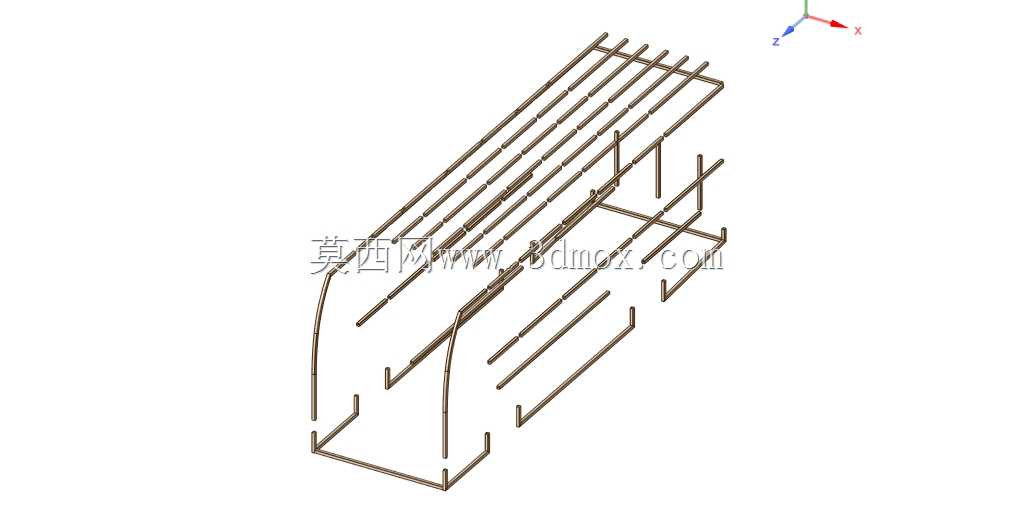

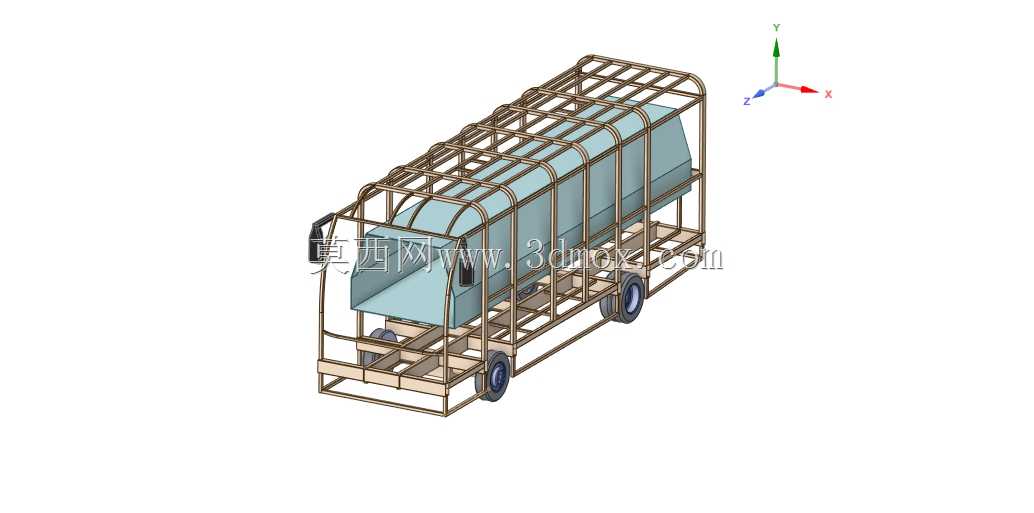

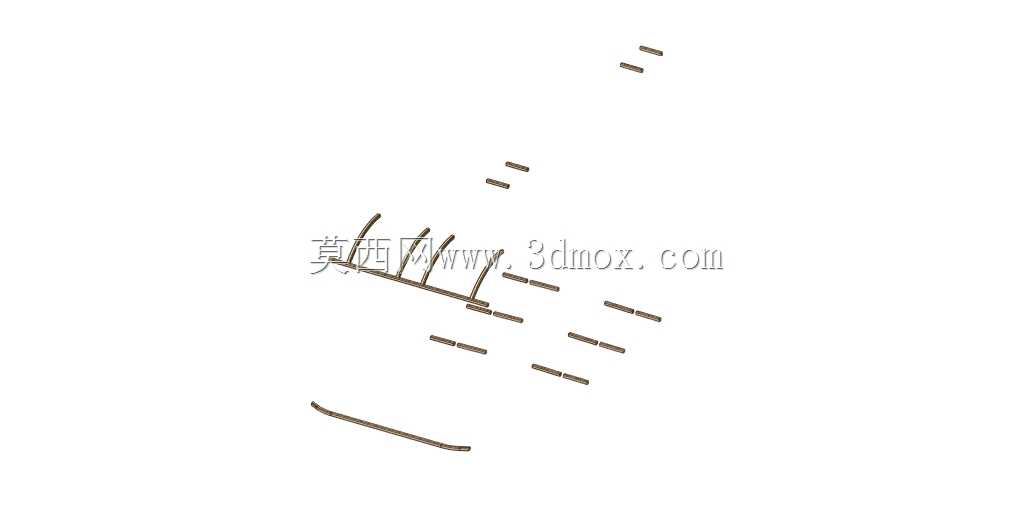

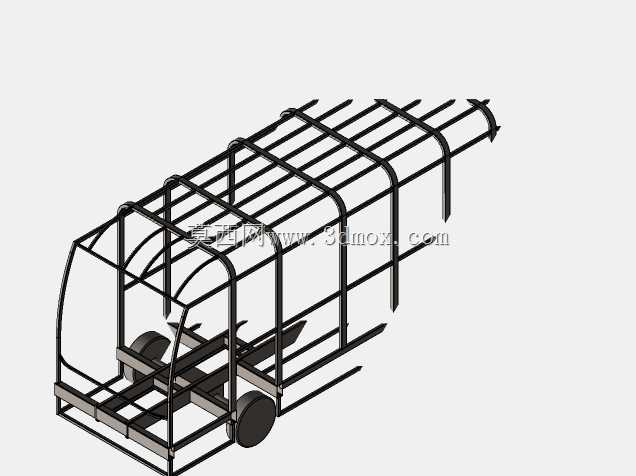

　　从结构组成来看，这套方案采用了笼式骨架的设计思路，侧围部分采用等间距布置的弧形弯管作为顶部支撑，既保证了车内顶部的净高空间，满足乘客站立通行的尺寸要求，又通过弧形结构分散顶部受压时的应力，相比直梁结构能降低15%左右的局部应力峰值。侧围的纵向通梁与每一根竖梁做满焊连接，形成连续的受力框架，车窗开口位置做了局部加强，在窗框上下边缘增设了加强衬梁，避免车辆长期运行后窗框变形导致的玻璃密封失效问题。前部驾驶区域的骨架做了碰撞吸能结构设计，前部纵梁预留了逐级溃缩的变形区间，在发生正面碰撞时能通过预设的变形吸收冲击能量，减少传递到驾驶舱的冲击力，同时保证车门框架在碰撞后不会出现严重变形，保障乘员逃生通道的畅通。

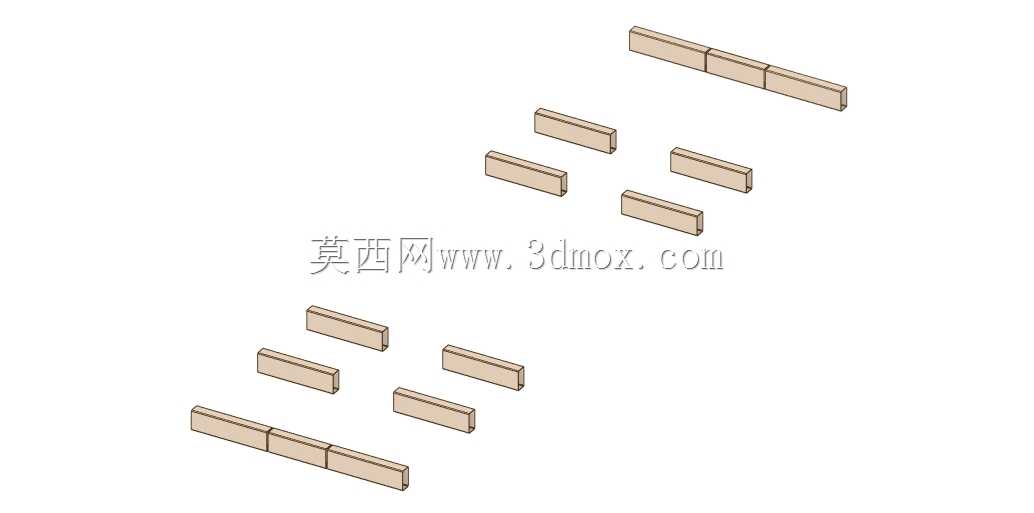

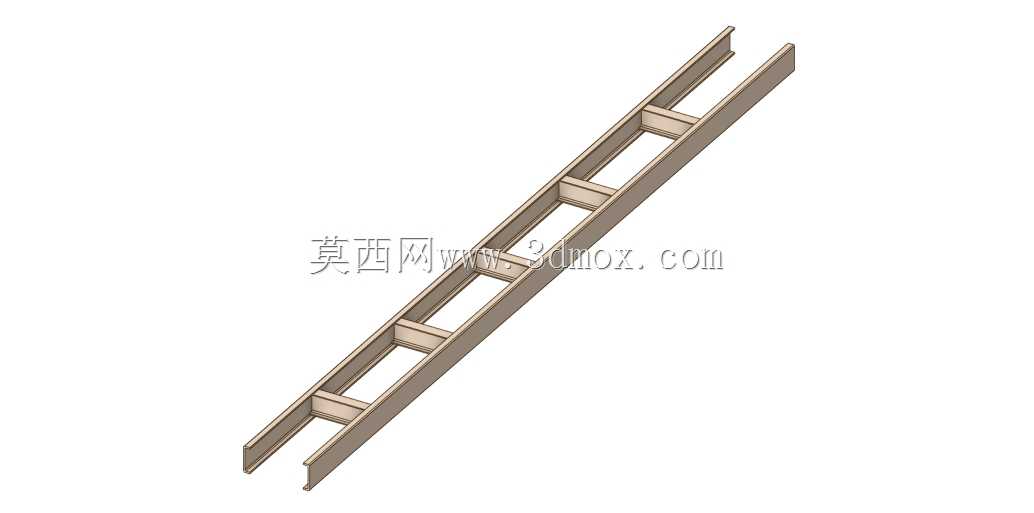

　　底盘部分的设计充分考虑了客车的承载特性，采用贯通式纵梁作为核心承载构件，纵梁的截面尺寸根据不同位置的受力大小做了变截面设计，在前后悬架安装位置、发动机安装位置这些载荷集中的区域，纵梁腹板厚度做了加厚处理，同时增设了局部加强板，避免长期载荷作用下出现纵梁弯曲变形。横梁采用槽型钢结构，等间距布置在两根纵梁之间，既起到连接纵梁、保证底盘框架整体刚度的作用，也为后续安装地板、行李舱、油箱、气瓶等附属部件提供了安装基准，所有横梁与纵梁的连接位置都设计了标准的安装孔位，孔位公差控制在±0.2mm范围内，保证后续零部件安装时的互换性，不需要现场配钻加工，能有效提升整车装配的效率。

　　在安装边界的尺寸控制上，这套结构严格遵循公路客运车辆的外廓尺寸限值要求，整车宽度控制在2.5米以内，高度控制在3.8米以内，满足国内等级公路的通行限界要求，不会出现超高超宽无法通行的问题。骨架的内部宽度尺寸预留了内饰板、保温层的安装空间，保证安装完内饰之后车内的通行宽度符合客运车辆的相关标准，座椅安装位置的横梁上预设了统一规格的安装孔，适配市面上主流的客车座椅安装尺寸，不需要对骨架做二次加工就能完成座椅的固定。前后轮拱的位置根据选定的车桥与轮胎参数做了避让设计，预留了足够的跳动空间，保证车辆在最大载荷、悬架被压缩到极限位置时，轮胎不会与轮拱骨架发生干涉，同时轮拱位置的骨架做了密封结构设计，避免行驶过程中路面的积水、灰尘进入车内。

　　在设计验证环节，这套结构通过了多工况的受力仿真分析，模拟了满载弯曲、满载扭转、紧急制动、急转弯等多种实际运营中会遇到的工况，对骨架应力超过材料许用应力的位置做了局部结构优化，比如在部分竖梁与横梁的连接位置增加了三角加强筋，调整了部分梁的截面规格，在保证整体结构强度满足要求的前提下，尽可能降低骨架的自重，减少车辆行驶过程中的能耗。底盘部分的管线布置空间也做了预留，在纵梁内侧设计了专门的管线固定支架安装位，让制动管路、电气线路能够沿着纵梁规整布置，避免管线与运动部件发生摩擦导致的破损问题，同时也方便后续的检修维护。

　　对于客车改装企业与整车生产企业来说，这种标准化的骨架底盘结构能够大幅缩短新车的开发周期，不需要从零开始搭建骨架结构，可以直接在这套结构的基础上调整车身长度、车门位置等参数，适配不同座位数、不同运营场景的客运车辆需求，不管是用于城乡通勤的中型客车，还是用于长途客运的卧铺客车，都能通过对这套基础结构的局部调整来满足设计要求，有效降低开发过程中的建模与验证成本。
