船舶码头系泊用夹板系缆栓三维设计

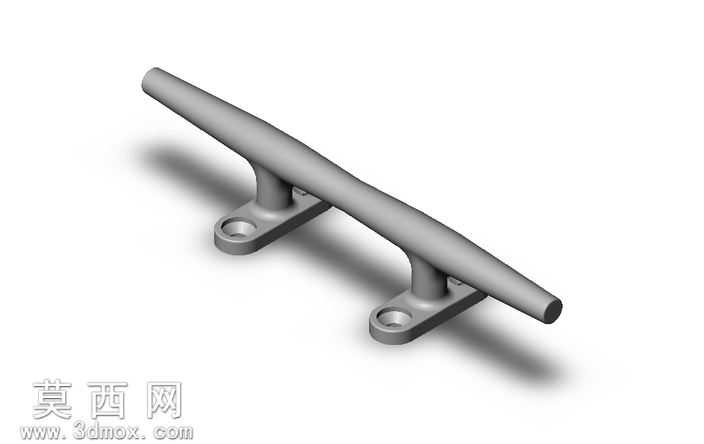

本模型为船舶码头系泊场景使用的夹板系缆栓，采用三维参数化建模方式完成整体结构设计，建模过程中首先以基准面定位确定两个安装底座的孔位间距，保证安装时可精准匹配码头或船舷夹板的预设螺栓孔位，避免安装错位问题。主体横向握杆采用流线型弧面过渡设计，建模时通过样条曲线控制杆身的粗细渐变，两端做圆润收头处理，既避免系泊缆绳缠绕时出现尖锐棱角割损缆绳的问题，也能提升整体握持系缆时的受力均匀性。两个支撑立柱与横向握杆、安装底座的衔接处均做圆角过渡处理，建模时通过圆角特征控制过渡半径，消除应力集中隐患，提升部件长期受缆绳拉力作用下的结构强度。安装底座设计为带沉头孔的扁平矩形结构，沉头孔深度与常用内六角螺栓的头部尺寸匹配，安装后螺栓头部可完全没入沉孔内，不会突出底座表面造成剐蹭隐患。材质渲染阶段采用哑光金属质感的316不锈钢材质参数，调整表面粗糙度模拟船用五金件经防腐处理后的磨砂质感，添加柔和的环境光与定向光源，渲染出部件表面自然的明暗过渡与阴影效果，清晰呈现各部位的结构轮廓与曲面形态。设计过程中充分考虑船用部件的实际使用需求，整体结构无多余冗余特征，各部位壁厚均匀，既满足铸造或机加工的工艺可行性，也能在控制整体重量的前提下保证足够的结构强度，可承受大吨位船舶系泊时的缆绳拉力，适配码头、船舶甲板的系泊固定场景，模型结构完整，各特征参数可直接调整用于后续的工程图导出与加工生产参考。
