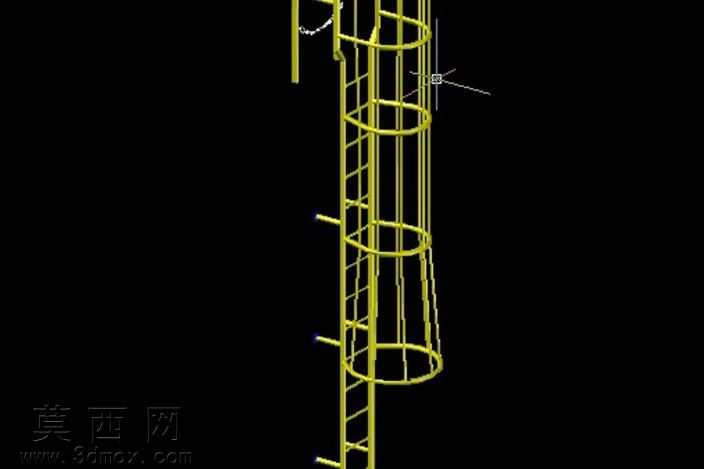

带护笼立式直爬梯三维结构设计

本作品为带护笼的立式直爬梯三维建模成果，建模过程中严格遵循工业登高设施的安全设计规范，采用参数化建模方式搭建整体结构。首先以等边角钢作为爬梯两侧的主承重纵梁，按照等间距排布踏棍，每根踏棍与纵梁采用满焊连接的结构逻辑建模，保证踏棍的承重强度与防滑踩踏面的平整性，踏棍间距控制在符合安全标准的300mm区间，踏棍表面做防滑纹理的材质处理，模拟实际镀锌钢材的粗糙防滑质感。护笼部分采用多道环形水平箍圈搭配竖向防护肋条的结构，环形箍圈从爬梯距离地面2.2米高度位置开始设置，向上等距排布，最上方的箍圈延伸至作业平台平齐位置，竖向肋条沿环形箍圈圆周均匀分布，与每道箍圈做刚性连接建模，形成连续的防护围挡结构，避免人员攀爬过程中发生后仰坠落风险。爬梯顶部设置与固定基体连接的安装支座，支座上预留螺栓安装孔位，可直接与建筑结构、设备外壁的预埋连接件完成装配，爬梯底部设置落地支撑脚，支撑脚带有扩大的接地垫板，分散爬梯整体的承重压力。材质渲染上整体采用热镀锌钢材的金属质感，还原镀锌层特有的亚光银黄金属色泽，对焊缝位置做细微的焊痕纹理处理，提升模型的真实感。建模过程中对所有结构件做干涉检查，确保护笼与爬梯主体、安装支座与基体连接位置无结构冲突，各部件的连接逻辑符合实际焊接装配的工艺要求，整体结构兼顾登高通行的实用性与安全防护的可靠性，可直接用于工业现场登高设施的方案展示、结构校核与施工参考。
