轨道器支撑固定支架结构设计

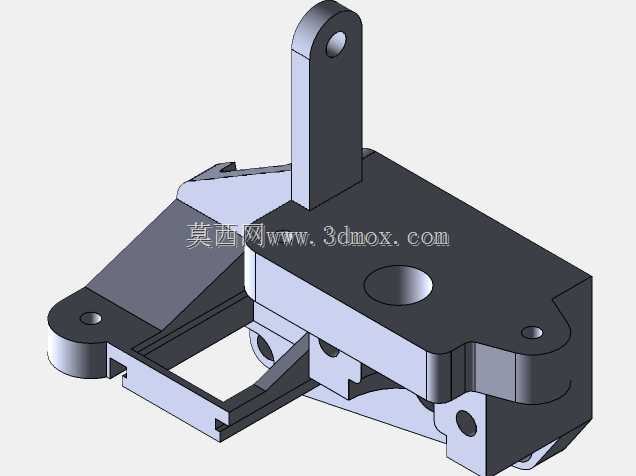

该轨道器支架是应用于轨道交通配套设备、自动化输送线轨道系统中的核心支撑固定构件，主要承担轨道器主体的承载定位、安装固定以及运行过程中的载荷传递作用，在有轨输送装备、轨道交通辅助装置、工业自动化轨道巡检设备等场景中，能够为轨道器提供稳定的安装基准，抵消设备运行过程中产生的振动、侧向偏移力与纵向冲击载荷，保障轨道器长期运行的位置精度与结构可靠性。从功能特性来看，该支架采用一体化承载结构设计，主体基座为厚实的块状承力结构，能够分散上部载荷的应力集中，基座上设置的多个沉头安装孔可实现与底部安装基面的牢固锁附，避免长期受载后出现连接松动；上部伸出的立式支耳带有同轴安装孔，可与轨道器的活动铰接部件配合，实现部件的转动连接与定位，支耳与基座之间设置有三角加强筋结构，大幅提升立式支耳的抗弯折能力，避免受侧向力时出现结构变形。支架侧部延伸出的带孔安装耳位，可用于连接辅助定位组件、线缆固定件或是限位触发装置，拓展支架的配套适配能力；底部预留的镂空槽结构既能够减轻支架整体自重，又可以为轨道器底部的走线、活动部件预留运动避让空间，避免结构干涉。在设计思路上，该支架优先保障结构的承载刚度与安装适配性，整体采用等强度设计理念，对应不同受力位置匹配不同的壁厚：承力主体区域壁厚较大，保障载荷传递的稳定性，非承力的避让区域做镂空减材处理，兼顾轻量化需求；所有安装孔位的位置度公差经过严格匹配，能够兼容标准规格的紧固件安装，孔口均做倒角处理，既方便安装时的紧固件导入，又能够避免应力集中导致的孔位开裂。外形尺寸方面，该支架整体轮廓紧凑，立式支耳的高度根据轨道器铰接点的安装高度匹配设计，基座的长宽尺寸覆盖轨道器底部的主要承力区域，安装孔的孔距符合通用工业安装基面的标准孔位规格，不需要额外做基面改造即可完成安装；支架的整体外边缘均做圆角过渡处理，既能够避免安装过程中尖锐边角造成的划伤，又能够减少应力集中点，提升结构的抗疲劳寿命，适配长期交变载荷下的使用需求。
