十字轴式万向传动连接构件

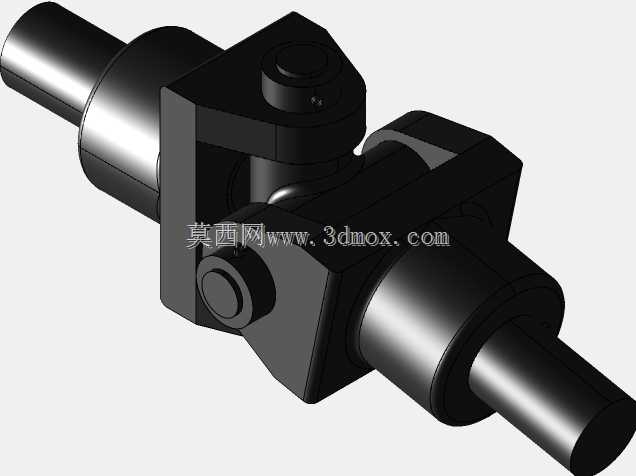

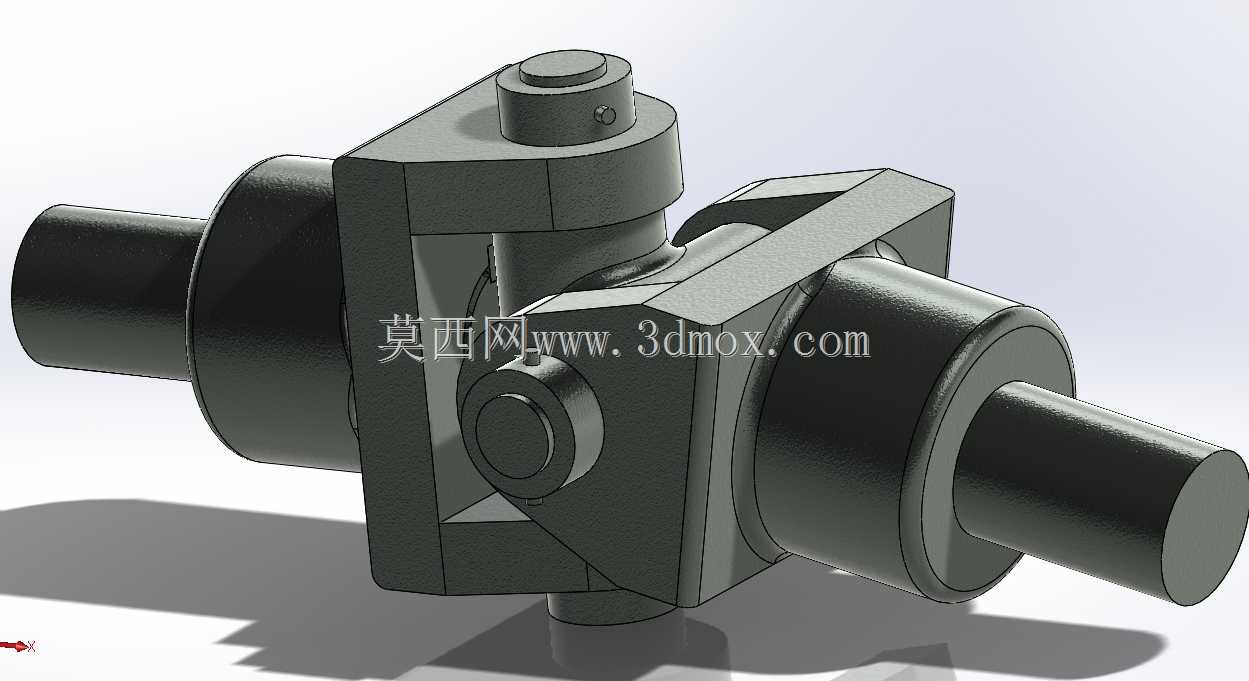

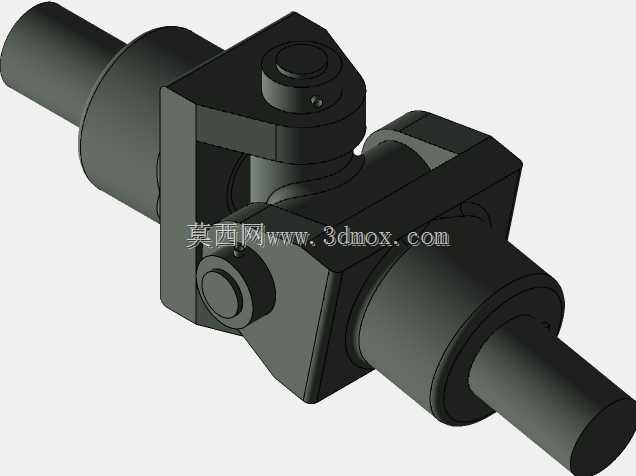

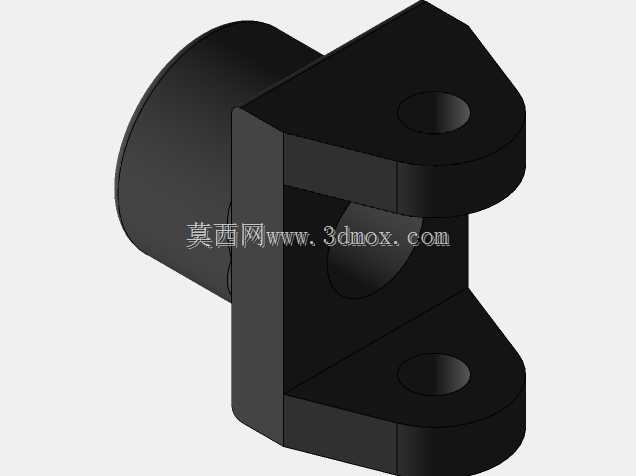

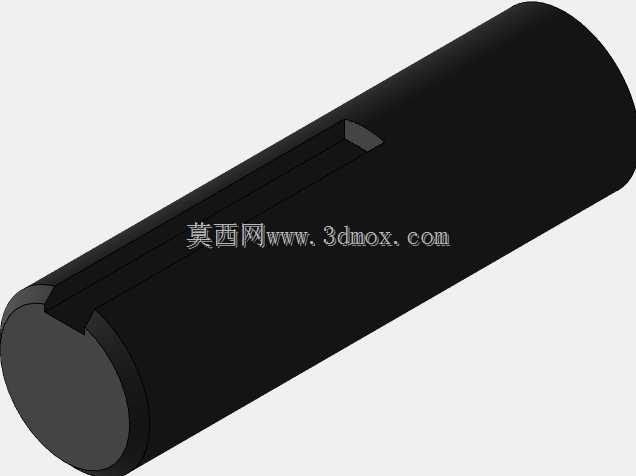

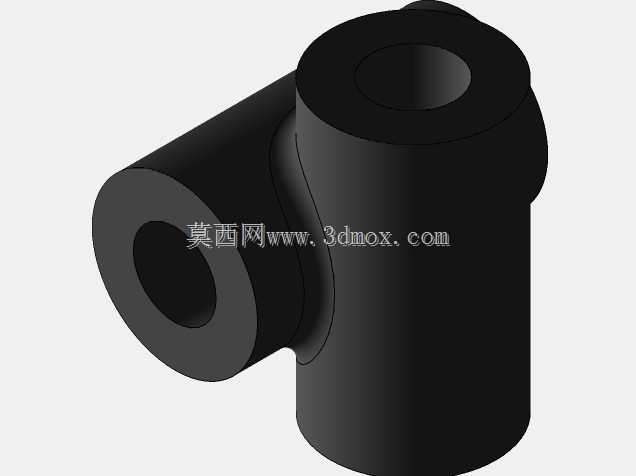

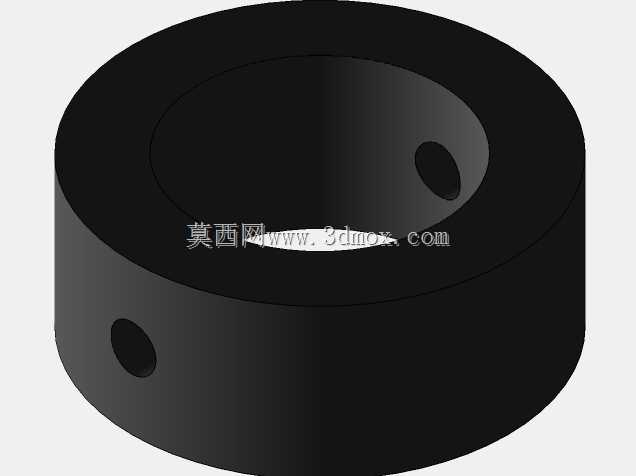

该万向传动构件是机械传动系统中用于实现两轴不在同一轴线、存在轴线夹角情况下仍能可靠传递扭矩的核心连接部件，也常被称为钩关节，广泛应用于需要变角度动力传递的工况场景中，覆盖工业机床进给传动、汽车转向与传动系统、农业机械动力输出、自动化输送设备动力衔接等多个领域，能够补偿安装过程中产生的同轴度误差，抵消设备运行过程中机架形变、轴系窜动带来的传动干涉，保障动力传输的连续性与稳定性。从功能特性来看，该构件采用十字轴铰接式核心结构，两端的轴套可分别与主动轴、从动轴进行刚性连接，中间的十字铰接副允许两端轴段在一定角度范围内相对偏转，可适配最大35度左右的轴间夹角，在偏转过程中始终保持扭矩传递的同步性，不会出现传动滞后或瞬时转速波动的问题，相较于刚性联轴器拥有更强的工况适配能力，无需在安装时严格保证两轴的绝对同轴，大幅降低了现场安装调试的精度要求与施工难度。在设计思路上，该构件整体采用对称式布局，两端连接轴径尺寸统一，可适配同规格的标准轴系安装，十字轴与轴套的配合面预留了润滑介质存储空间，可在长期运行过程中减少铰接副的磨损，外部的框架式结构对内部铰接核心形成防护，避免运行过程中异物卡入铰接间隙造成传动卡滞，整体结构紧凑，没有多余的外凸结构，可在狭小的安装空间内完成布置。外形尺寸方面，该构件整体轴向长度适配常规中型传动系统的安装间距，最大径向轮廓尺寸小于同扭矩规格的弹性联轴器，安装时仅需在两端轴段预留对应长度的插入空间，径向方向无需预留过多操作余量，两端轴头采用标准圆柱轴结构，可通过顶丝、键连接等多种方式与配套轴系固定，无需额外定制转接配件，能够直接替换同规格的传统万向连接部件，适配现有设备的维护替换需求。
