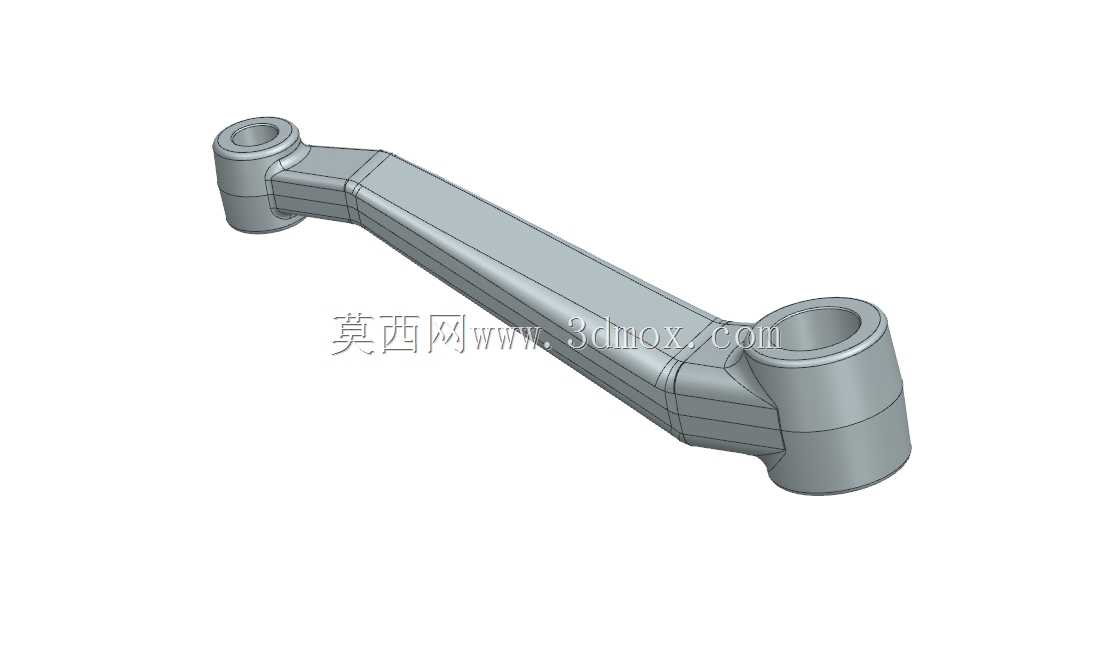

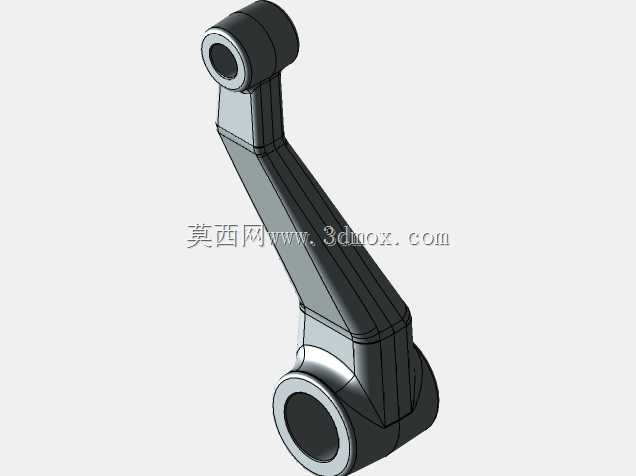

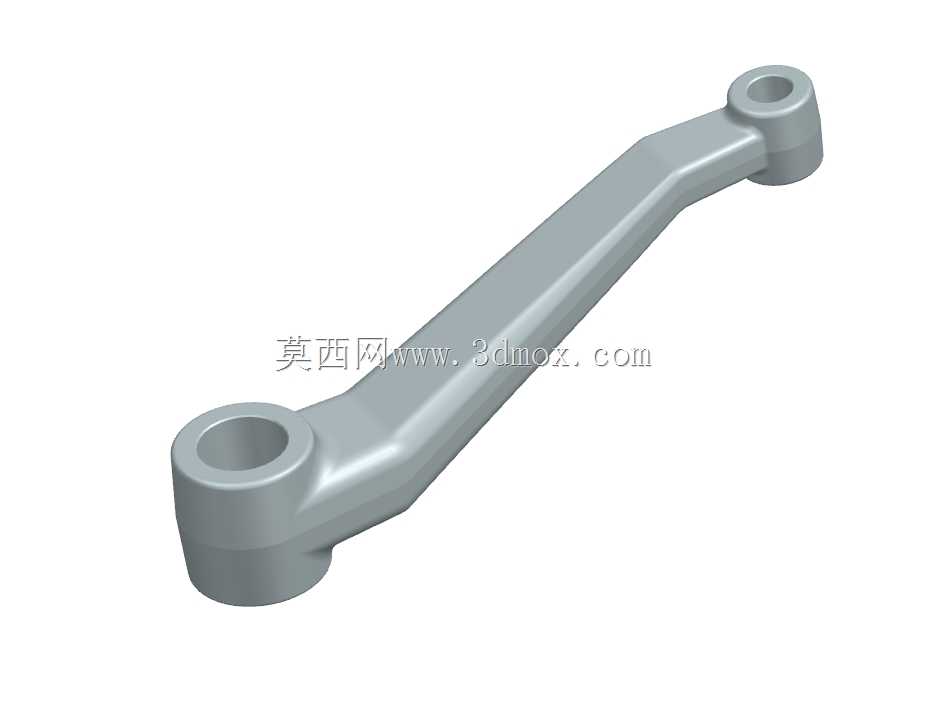

机械传动用双孔连接连杆支架

这款双孔连接连杆支架是机械传动系统中常见的力传递构件，主要应用在各类需要往复运动传递、角度位移转换的机械设备场景中，比如轻工机械的执行机构、农用机械的联动结构、小型自动化设备的动作传递单元，也可作为非标自动化设备中连接动力输出端与执行端的中间传力部件，承担着将动力源的旋转或直线运动转化为指定轨迹动作的核心作用。

从功能特性来看，该支架两端的同轴通孔为铰接安装位，可分别与销轴、轴承等标准件配合，实现两端分别与不同构件的铰接连接，杆身采用等强度变截面设计，在保证整体结构刚性的前提下尽可能降低自身重量，减少运动过程中的惯性损耗，同时杆身的弯折造型适配了特定安装空间内的运动轨迹避让需求，避免构件运动过程中与周边其他部件发生干涉。

设计过程中，工程师首先根据所需传递的额定载荷计算杆身的最小截面尺寸，结合两端铰接点的中心距要求确定整体长度，再根据实际安装空间的边界限制调整杆身的弯折角度与走向，两端的铰接孔内径按照通用销轴的标准尺寸系列设计，孔位的同轴度公差严格控制在机械传动件的通用精度范围内，保证铰接转动时无卡滞、偏磨问题。杆身与两端环形铰接座的过渡位置采用大圆角平滑过渡，有效降低应力集中系数，提升构件在交变载荷下的疲劳寿命，避免长期往复受力后在过渡位置出现断裂失效。

安装边界方面，该支架的整体长度由两端孔中心距决定，两端环形座的外径尺寸决定了铰接位置的最小安装空间，杆身的最大宽度小于两端环形座外径，在安装时只需保证两端铰接销轴的轴线平行度符合要求，即可实现顺畅的动作传递，杆身的弯折高度适配了相邻构件的排布间隙，无需额外对周边部件进行避让改造即可直接装配使用，整体结构兼顾了传力可靠性与安装适配性，能够满足多数中低载荷传动场景的使用需求。
