SolidWorks认证考试用机械组合零件结构

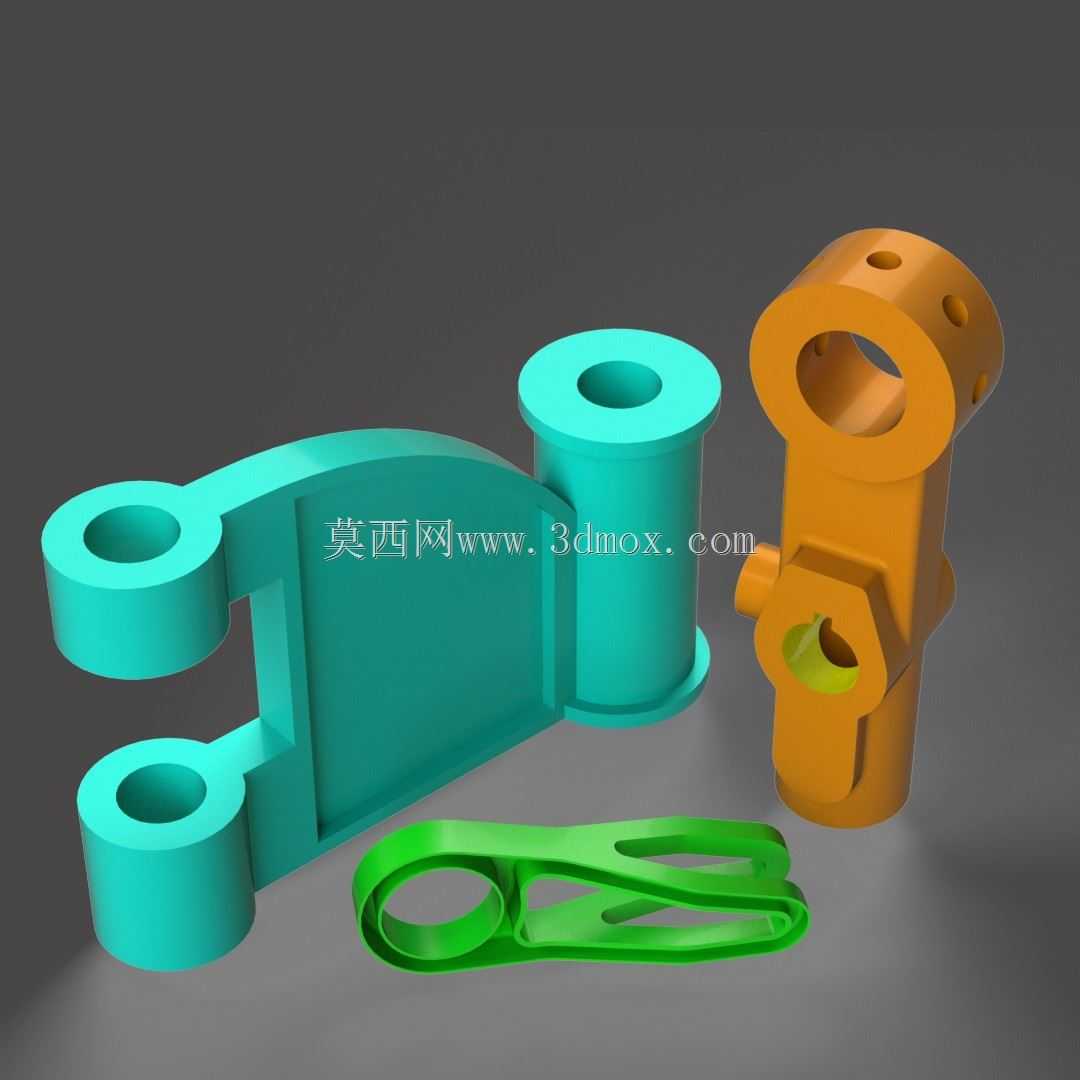

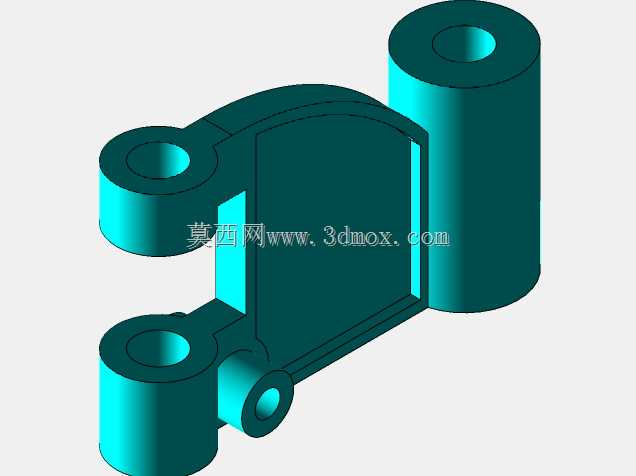

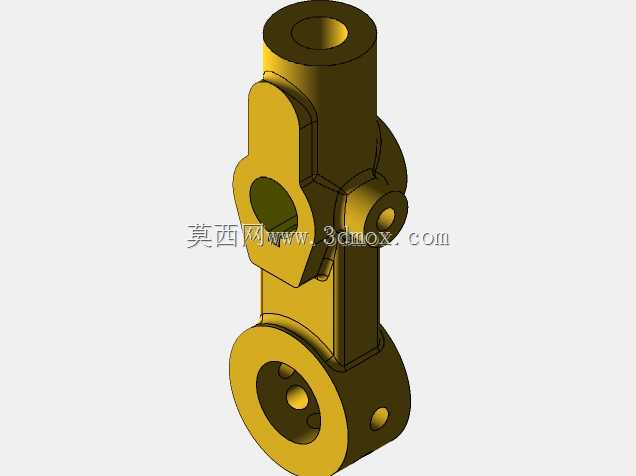

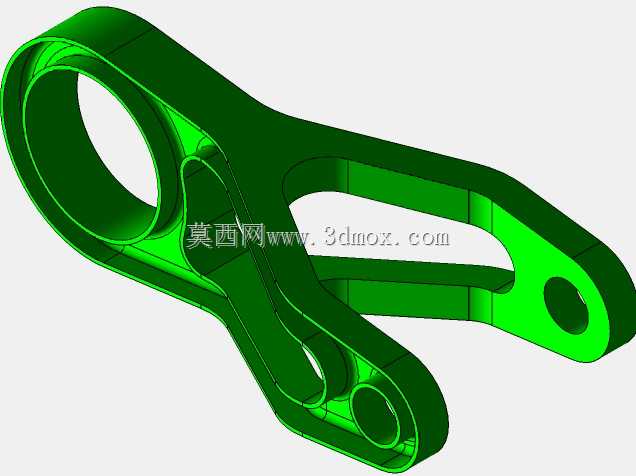

本次展示的这套机械组合零件，主要面向机械设计能力考核场景设计，可作为机械设计实操考核的标准验证样件，也可用于机械结构设计教学中的装配练习、尺寸校核训练场景，帮助从业者熟悉从单体零件建模到多零件配合装配的全流程设计逻辑。整套零件包含四类不同功能的结构件，分别为双侧带安装孔的弧形支撑座、同轴通孔的圆柱套筒、带多向安装位的异形铰接座、镂空式连杆件，各零件之间可通过轴孔配合、端面贴合的方式完成装配，组成具备铰接传动、支撑定位功能的小型机械机构。弧形支撑座作为整套结构的基础承载件，两侧的同轴通孔用于穿装固定销轴，弧形的主体结构在保证结构强度的同时，大幅降低了零件整体重量，其安装边界可适配直径10-15mm的标准销轴，安装孔的同轴度公差控制在0.02mm以内，保证装配后销轴转动顺畅无卡滞。圆柱套筒为标准的轴套类零件，内孔为光滑通孔，可作为转动副的衬套使用，也可单独作为支撑隔套安装在两段轴体之间，其外圆与内孔的同轴度、两端面的平行度都经过严格的尺寸校核，可满足中等载荷下的转动支撑需求。异形铰接座是整套结构中功能集成度最高的零件，主体设置有大直径的主铰接孔，侧面延伸出带内孔的凸台结构，端面还分布有多个定位小孔，可同时实现多方向的铰接连接、定位固定功能，能够适配多角度的传动布局需求，其各安装孔的位置度公差经过优化设计，保证多零件装配时不会出现干涉问题。镂空式连杆件为长条形传动结构，两端设置有铰接孔，中部采用镂空减重设计，在保证连杆抗拉、抗扭强度的前提下，尽可能降低了运动件的重量，减少传动过程中的惯性损耗，适合作为低载荷高速传动场景下的连接件使用。整套零件的设计思路完全贴合机械行业实际生产中的零件设计逻辑，从功能需求出发确定结构形式，再通过尺寸公差、形位公差的合理设定保证零件的装配可行性与使用性能，所有安装边界都符合通用机械标准件的适配尺寸，不需要额外定制非标连接件即可完成装配，既能够满足考核场景下对建模、装配能力的验证需求，也可直接作为小型自动化设备、工装夹具中的功能零件使用。
