汽车发动机曲柄连杆机构曲轴结构设计

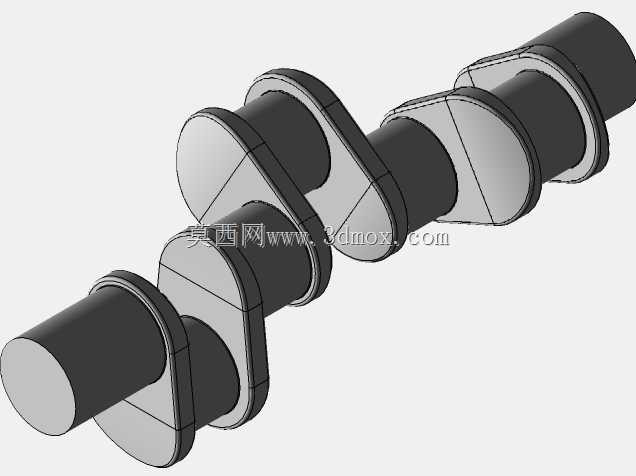

曲轴作为内燃机核心动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩的核心职能，广泛适配于乘用车、商用车、工程作业车辆的燃油动力系统中，是整车动力输出路径上不可或缺的核心承载构件。在实际动力传递场景中，曲轴需要持续承受活塞连杆组传递的交变冲击载荷，同时要在高速旋转工况下保持动平衡精度，其结构设计合理性直接决定了发动机的运行平顺性、动力输出效率与整机服役寿命。本次设计的曲轴采用多曲拐对称排布结构，整体以主轴颈轴线为旋转中心，连杆轴颈与主轴颈之间通过扇形曲柄臂完成连接，各曲拐的相位角度严格按照发动机气缸点火顺序进行匹配，能够保证各缸做功冲程的冲击力均匀作用在曲轴不同方位，大幅降低旋转过程中的离心振动与载荷冲击。从功能特性来看，该曲轴的主轴颈用于与缸体主轴承座配合安装，为整体旋转提供稳定支撑边界，连杆轴颈则通过连杆轴瓦与连杆大头完成装配，直接承接活塞做功产生的推力，曲柄臂两侧设计有平衡重结构，用于抵消连杆轴颈与曲柄臂旋转产生的离心惯性力，同时平衡部分活塞往复运动产生的一阶、二阶惯性力，让发动机在全转速区间都能保持更低的振动水平。设计过程中充分考虑了实际安装的边界约束，各主轴颈的同轴度公差严格控制在高精度区间，连杆轴颈与主轴颈的平行度、各曲拐的相位角偏差都经过反复校核，既保证部件能够顺利装入缸体对应的安装位，也能避免运行过程中出现轴颈偏磨、应力集中等问题。曲轴的轴向尺寸与径向尺寸均按照主流四缸发动机的缸体空间参数进行匹配，轴颈表面预留了足够的硬化处理余量，能够满足后续精加工与表面强化工艺的实施要求，油道通路在曲柄臂与轴颈内部贯通设计，可在发动机运行时将压力润滑油持续输送到各轴颈配合面，形成稳定油膜降低摩擦损耗。整体结构在保证强度冗余的前提下尽可能优化了曲柄臂的截面形状，去除了非承载区域的多余材料，既降低了曲轴自身的旋转惯量，提升了发动机的动力响应速度，也减少了生产环节的材料消耗，适配量产发动机的制造工艺要求。
