四工位吸盘式机械臂回转基座结构设计

该款机械臂基座是面向轻载自动化拾放作业场景开发的核心承载部件，主要适配桌面级工业机械手、分拣工作站、上下料工位的末端执行器安装需求，可在3C电子小件分拣、食品包装物料转运、注塑件取件等场景中作为机械臂的底部承载与回转衔接结构使用，能够为末端执行器提供稳定的安装基准与回转支撑。

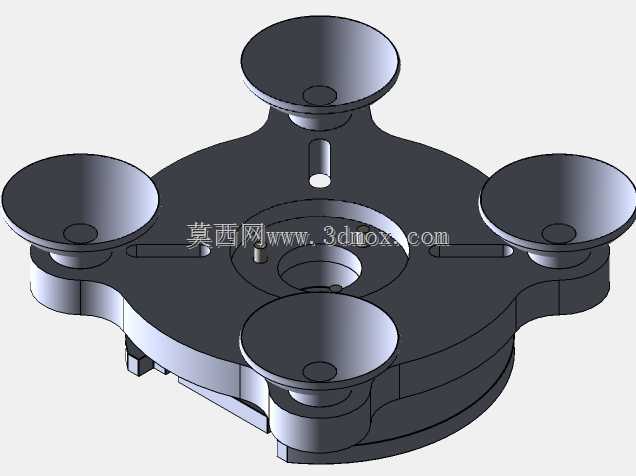

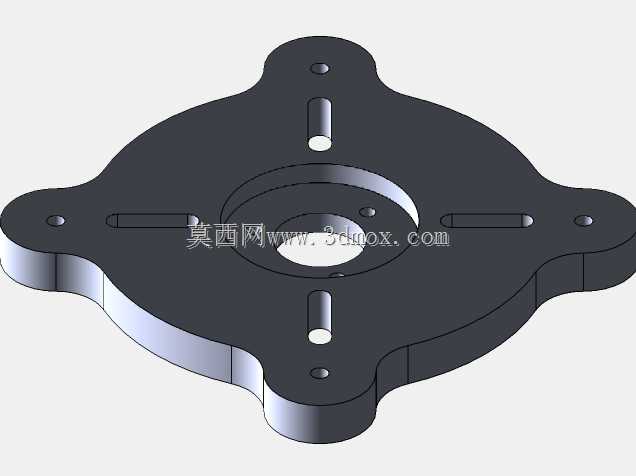

从功能特性来看，基座采用四工位对称布局设计，四个向外延伸的安装支臂均匀分布在主体圆周方向，每个支臂顶端预留了真空吸盘的标准安装接口，可直接适配常用规格的工业真空吸盘，无需额外加工转接板即可完成末端拾放组件的装配；基座中心设置有阶梯式中空轴孔，既可以穿设真空管路、信号线缆，避免管线在回转过程中发生缠绕，也能够适配标准回转支承、谐波减速器的输出端安装，保证回转动作的同轴度与传动精度。基座主体侧面预留了多组定位销孔与螺纹安装孔，可根据实际安装需求固定限位挡块、位置检测传感器等辅助配件，满足不同工位的定位检测需求。

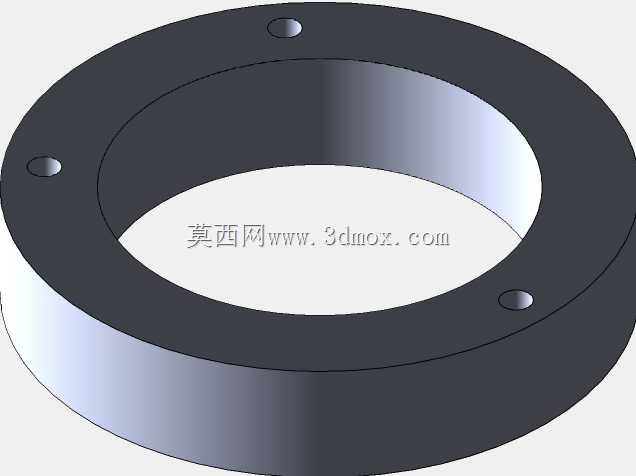

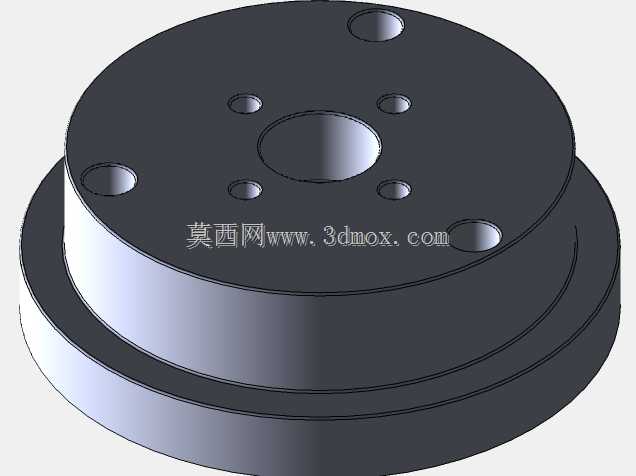

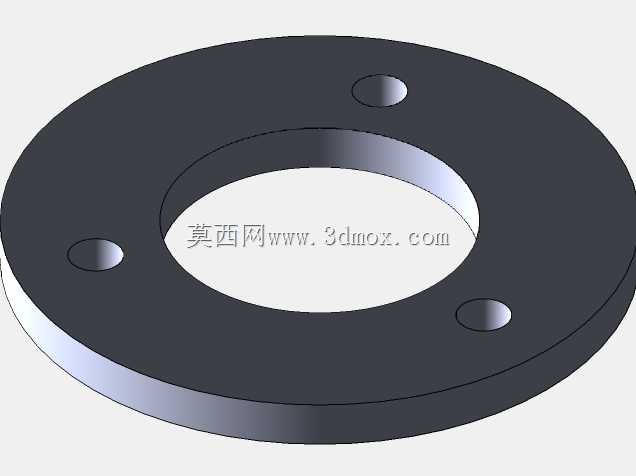

设计思路上，整体采用等强度对称结构，在保证四个安装支臂结构刚度的前提下，对支臂非受力区域做了减重槽设计，既降低了基座整体自重，也减少了回转动作的转动惯量，提升机械臂启停阶段的响应速度与运行平稳性；基座底部设置有环形安装法兰面，法兰面上均匀分布的安装孔可适配不同规格的安装台面，不管是铝型材工作台还是钢板焊接机架都能完成牢固固定，安装边界可覆盖多数桌面级自动化工作站的台面安装尺寸，中心定位止口的设计能够保证基座安装时的同轴度，降低装配调试的难度。

基座的外形采用圆滑过渡设计，没有尖锐棱角，既避免了设备运行过程中剐蹭操作人员、管线的风险，也便于日常的清洁维护，适配洁净车间的使用要求；材质选用上可采用6061铝合金加工成型，兼顾结构强度与轻量化需求，也可根据重载使用场景更换为45号钢材质，满足不同负载等级的使用需求。
