机加工用精密台虎钳结构设计

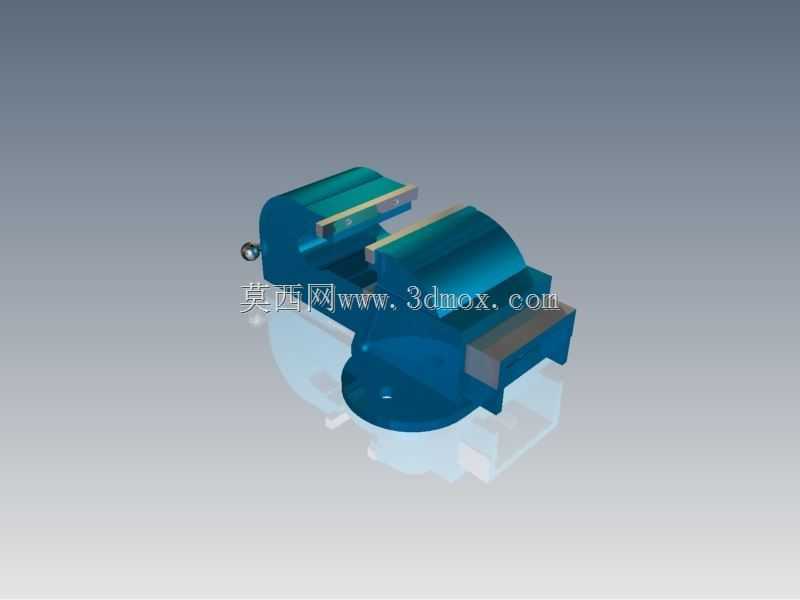

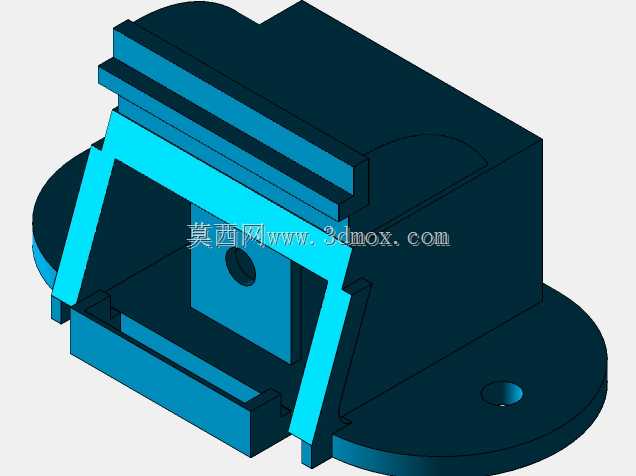

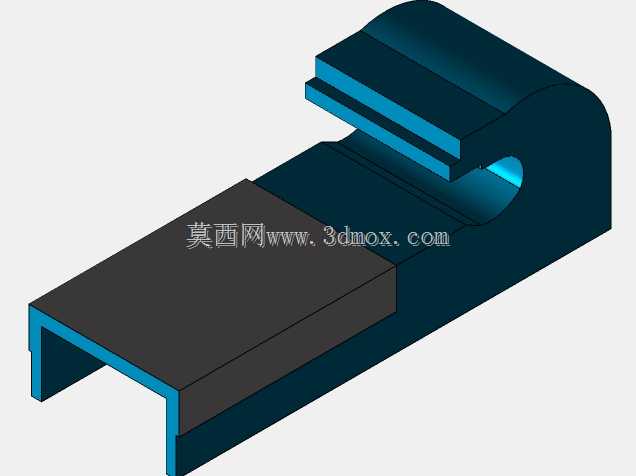

台虎钳作为机械加工、钳工装配、维修作业场景中普及率极高的通用工装夹具，核心作用是稳定夹持待加工工件，为锉削、錾削、打磨、装配、轻量钻孔等工序提供可靠的固定基准，避免加工过程中工件移位导致的精度偏差、操作安全隐患。这款虎钳的整体结构采用经典的丝杠传动夹紧方案，主体由固定钳身、活动钳身、传动丝杠、钳口夹板、底座安装结构几个核心模块组成，整体造型紧凑规整，没有冗余的外凸结构，能够适配多数车间工作台的安装空间要求。从功能特性来看，该虎钳通过转动侧边的手柄带动丝杠旋转，驱动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧力调节，钳口表面设计有交叉防滑齿纹，能够在夹持金属工件时提供足够的静摩擦力，避免工件受加工外力时出现打滑偏移，同时钳口夹板采用可更换设计，长期使用磨损后无需更换整个钳身，仅需拆卸更换夹板即可恢复夹持性能，大幅降低了工装的维护成本。在设计思路上，这款虎钳优先兼顾了夹持稳定性与操作便捷性，固定钳身与底座采用一体化铸造成型的结构逻辑，保证整体刚性的同时减少了装配累积误差，底座预留的安装孔位可以直接通过螺栓固定在钳工工作台台面，安装边界适配常规厚度的木质、钢制工作台，不会出现安装干涉问题；活动钳身的导向结构采用大接触面的滑动导轨设计，夹紧过程中活动钳身不会出现偏摆，保证两个钳口的平行度，进而保障被夹持工件的定位精度。在实际生产应用中，这类虎钳不仅可以用于小型五金零件的手工修配、模具的细微调整作业，也可以配套小型钻床、砂轮机等设备作为辅助夹持工装，针对不同材质的工件，还可以通过在钳口加装铜质、铝质或者橡胶软衬垫，避免夹持力过大在工件表面留下压痕，满足精加工零件的装夹需求。整体结构的受力路径经过优化，夹紧力通过丝杠直接传递到钳口位置，钳身的加强筋结构能够承受较大的夹紧载荷，即使在较大力度的錾削、锉削作业下也不会出现钳身变形、夹持松动的问题，能够满足常规机加工车间、维修站点、实训教学场景的日常使用需求。
