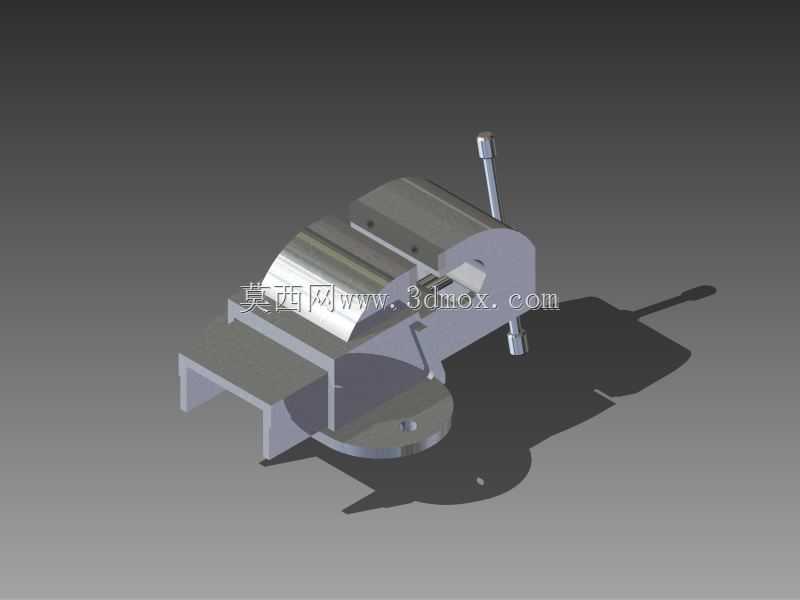

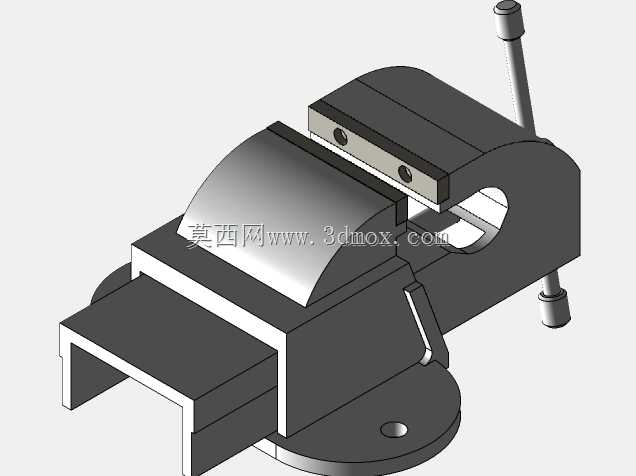

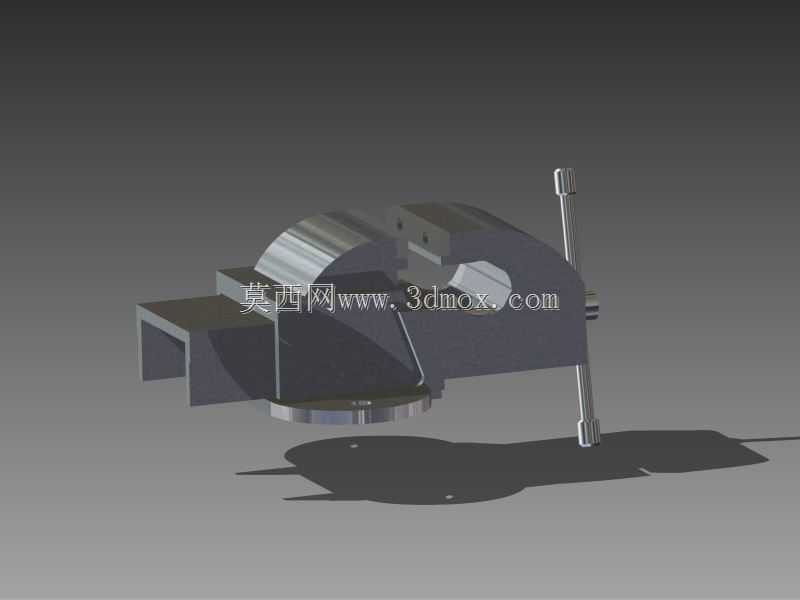

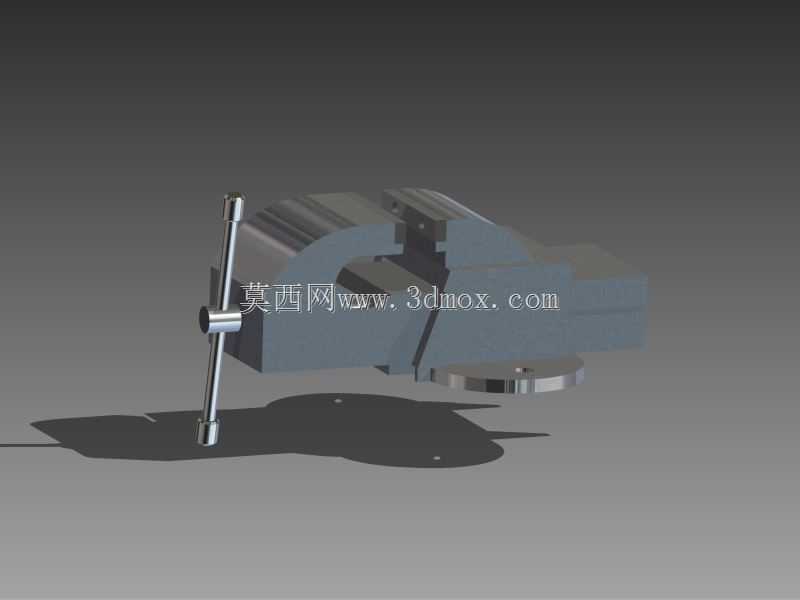

机加工固定用拉格姆式台虎钳结构

这款虎钳是机械加工、钳工装配、维修作业场景中极为常用的夹持固定工装，广泛应用于普通机加工车间的钳工工位、小型维修站点、职业院校实训车间、家用五金维修操作台等场景，核心作用是稳固夹持待加工或待装配的工件，避免作业过程中工件出现位移、晃动，保障锉削、锯切、划线、攻丝、打磨、小型零件装配等操作的精度与操作安全。从功能特性来看，这款虎钳采用经典的丝杠传动夹持结构，通过转动带防滑滚花的活动摇把，带动活动钳身沿固定导轨做直线往复运动，配合钳口处的交叉齿纹防滑结构，可对金属块、塑料件、小型木质构件等不同材质的工件实现稳定夹持，夹持力可通过摇把的转动幅度灵活调节，既可以夹持薄壁易变形工件时控制夹持力度避免夹伤工件，也可以在重载切削作业时提供足够的夹持力防止工件飞出。从设计思路来看，这款虎钳采用整体式铸铁基座搭配可旋转底盘结构，基座底部预留了标准的螺栓安装孔位，可通过T型螺栓或膨胀螺丝牢固固定在钳工工作台台面，可旋转底盘支持360度水平方向转动，调整到合适作业角度后可通过底盘侧边的锁紧手柄完成角度固定，无需反复松卸安装螺栓即可调整工件朝向，适配不同角度的作业需求；活动钳身与固定钳身的配合导轨采用加宽矩形导轨结构，相比窄导轨设计拥有更好的抗侧向扭转能力，在承受不对称敲击、偏载切削力时不易出现钳身偏移、卡滞问题，丝杠与活动钳身的连接部位采用防脱结构设计，避免丝杠转动超程时活动钳身脱落。外形尺寸与安装边界方面，这款虎钳的钳口宽度适配常规中小型钳工工位的安装需求，整体安装底座的螺栓孔位间距符合通用钳工台的预留安装标准，摇把转动时的外伸活动半径预留了足够的操作空间，不会在转动时与工作台边缘、周边摆放的工具发生干涉，钳身最大开口量可覆盖绝大多数日常小型零件加工、维修的夹持尺寸需求，闭合状态下整体高度不会遮挡操作人员的作业视线，方便在夹持状态下完成精细划线、微小零件装配等对视线要求较高的操作。钳身整体采用圆角过渡设计，避免尖锐棱角在操作过程中造成磕碰划伤，摇把末端采用可活动的球头结构，转动时手感顺滑，长时间操作不易磨手，整体结构没有多余的冗余设计，所有部件都服务于稳固夹持、便捷操作的核心功能，可靠性强，维护简单，仅需定期在丝杠、导轨配合面涂抹润滑脂即可长期保持顺畅的操作手感。
