M5堆叠式GPIO扩展串行IO单元结构

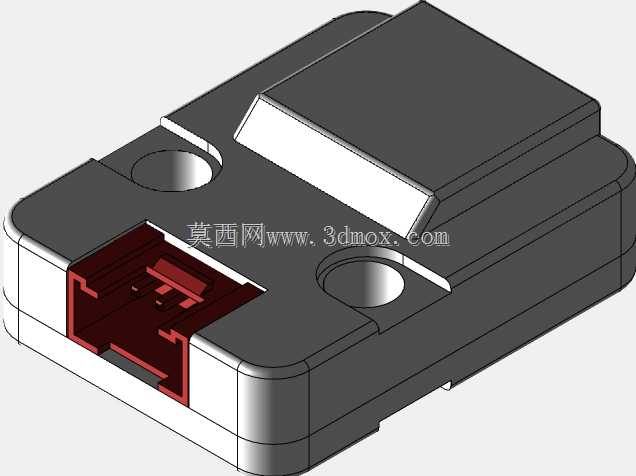

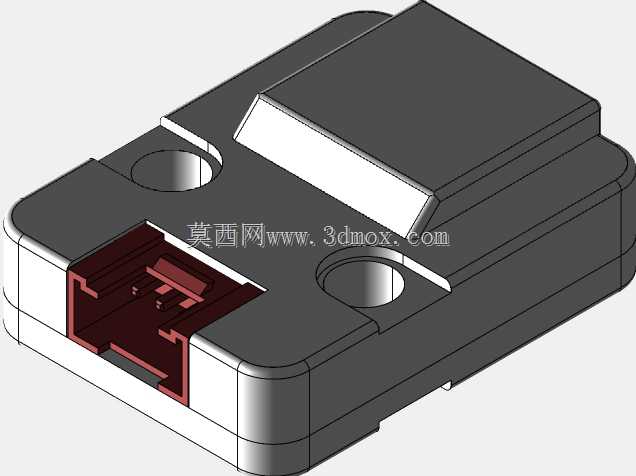

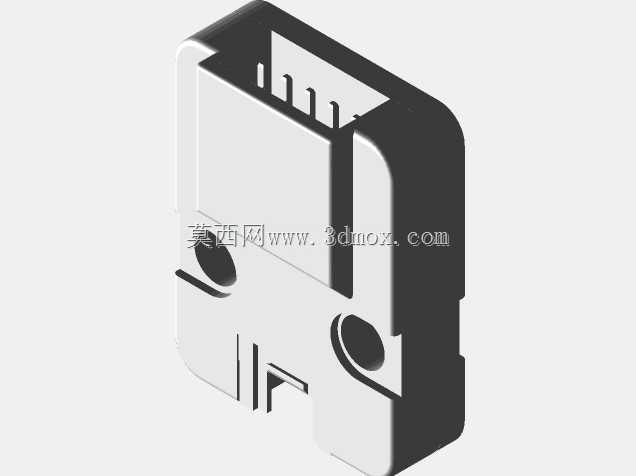

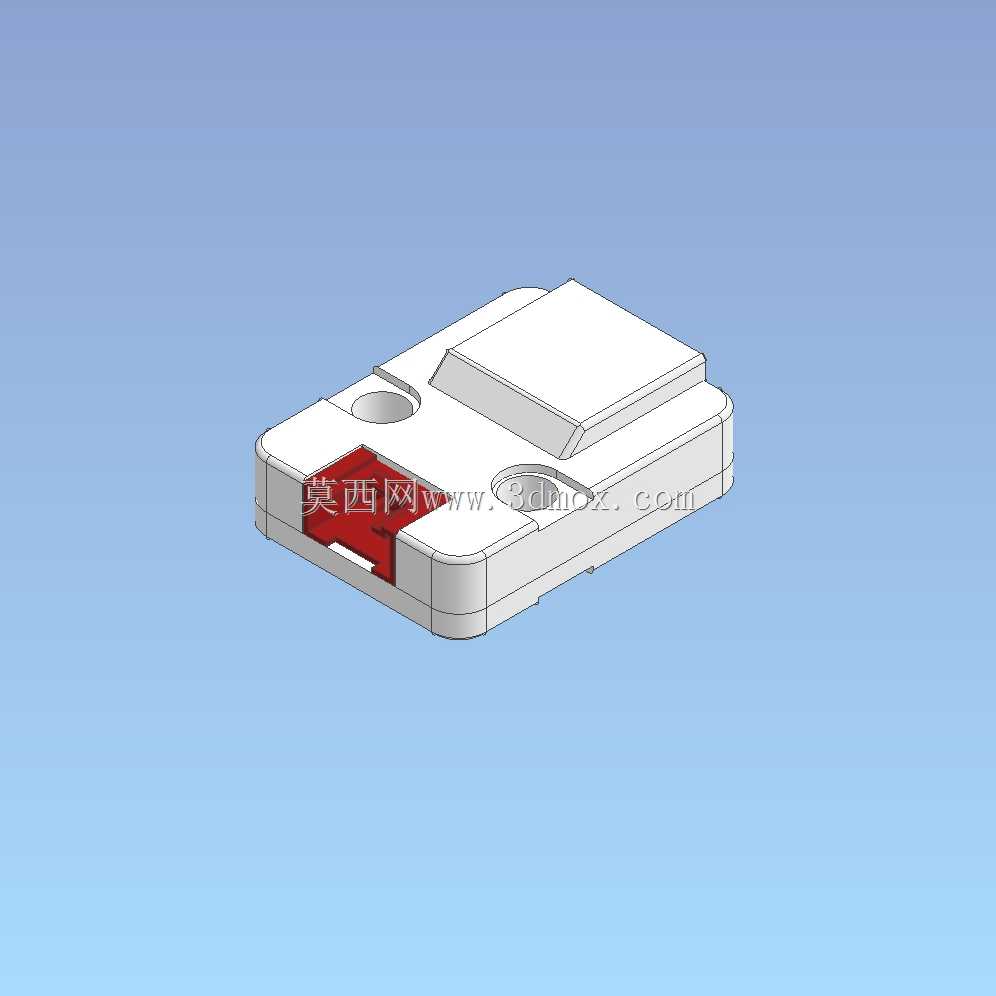

该串行IO扩展单元是面向嵌入式开发与小型智能设备场景设计的GPIO扩展功能模块，主要适配M5堆叠式主控核心的扩展需求，可广泛应用于物联网终端节点搭建、小型智能装置原型开发、教学实验平台搭建、桌面级智能设备功能拓展等场景，能够为主控核心补充额外的通用输入输出接口资源，解决原生主控IO口数量不足、接口扩展能力有限的问题，满足多传感器接入、多执行器控制的实际使用需求。模块采用PCA9554PW芯片作为核心扩展控制芯片，搭配标准GROVE接口，可实现与主控单元的快速串行通讯，无需复杂接线即可完成IO通道的扩展，大幅降低多设备接入的布线难度与开发调试成本。在设计思路上，该模块完全遵循M5堆叠生态的结构规范，整体采用扁平化长方体外形设计，外壳做了圆角过渡处理，避免尖锐边角带来的安装划伤风险，顶面预留对应定位卡扣与连接触点的安装位，可直接与同系列主控单元堆叠拼接，无需额外固定结构即可实现稳固的机械连接与电气连通。模块侧面预留标准GROVE接口的安装开口，可直接插接对应规格的连接线材，正面设置状态指示区域的透光结构，可直观展示模块工作状态与各IO通道的通断情况。外形尺寸完全匹配M5堆叠体系的安装边界，长宽尺寸与同系列主控单元保持一致，堆叠后不会超出主控的外轮廓范围，整体厚度控制在极小的区间内，多模块堆叠后也不会占用过多的安装空间，适配紧凑空间内的设备集成需求。模块底部预留两个标准安装孔位，既可以通过堆叠方式与主控连接，也可单独通过螺丝固定在安装平面、支架或者设备外壳内部，安装方式灵活多样。外壳采用分体式卡扣结构设计，上下壳通过卡扣拼接固定，无需螺丝即可完成装配，后期拆卸维护芯片与电路板也十分便捷，外壳边缘做了加厚处理，提升整体抗摔抗形变能力，可适应日常调试、移动演示等场景下的轻微磕碰。在接口设计上，除了堆叠连接的触点与GROVE接口外，模块还预留了IO通道的扩展焊盘，有开发能力的用户可直接焊接引线，接入自定义的传感器或者执行设备，进一步拓展模块的使用场景。模块整体结构设计紧凑合理，兼顾了堆叠安装的便捷性与单独固定的灵活性，电气接口布局符合行业通用规范，可快速融入现有M5开发生态，帮助开发者快速完成多IO需求的项目搭建，减少硬件设计与结构适配的工作量，缩短原型开发的周期。
