化工传质用斜板式pheu填料结构设计

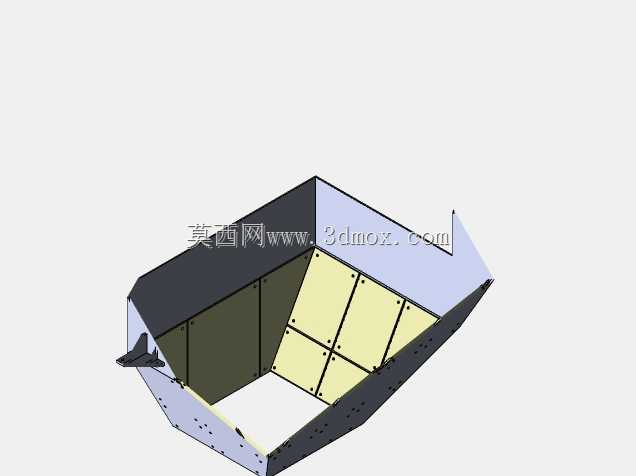

这款pheu填料是专为化工精馏、吸收、洗涤等传质分离场景设计的塔内核心组件，主要应用于石油炼化、精细化工、环保废气处理等领域的填料塔内部，承担增大气液两相接触面积、强化相间传质效率、提升分离纯度的核心作用。不同于传统散装填料易出现壁流、沟流的缺陷，这款规整式斜板结构填料能够引导气液两相在塔内形成稳定的错流接触路径，有效降低流体阻力，提升塔器的操作弹性，在相同处理量下可缩小塔径，降低设备整体投资成本。从设计思路来看，这款填料采用模块化斜板拼接结构，多块带导流倾角的板件通过螺栓拼接成整体单元，板件表面预留均匀分布的定位孔，既保证了单元结构的装配精度，也方便现场快速安装与后期维护更换。斜板的倾角经过流体力学仿真优化，能够让液相在板面上形成均匀的液膜，同时让气相以稳定的流速穿过板间通道，避免局部液泛、雾沫夹带等异常工况的出现，大幅提升传质过程的稳定性。在外形尺寸与安装边界上，该填料单元采用适配标准塔径的模块化尺寸设计，单元整体为多边形楔合结构，相邻单元可紧密拼接填满塔内横截面，无需额外的支撑格栅即可实现稳定堆叠，板件边缘的折边结构既提升了整体结构刚度，也能减少流体在单元缝隙处的短路。板件之间预留的均匀通道间距，兼顾了通流能力与传质面积的平衡，在低压降的前提下实现更高的传质效率，适配常压、减压等多种操作工况下的塔器使用需求，可有效替代传统的鲍尔环、阶梯环等散装填料，在处理腐蚀性介质时还可根据需求更换板材材质，适配不同的工艺介质环境。
