内燃机活塞连杆组件结构设计

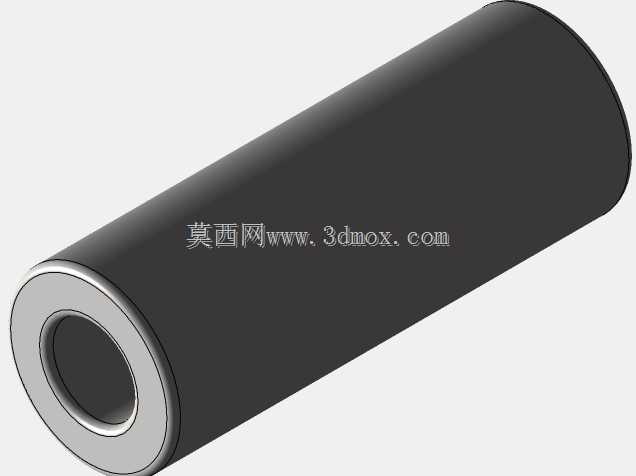

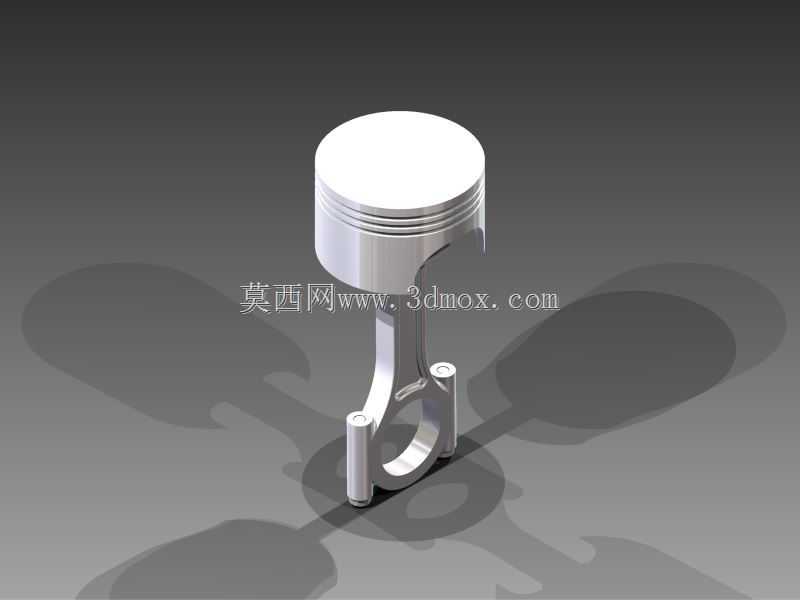

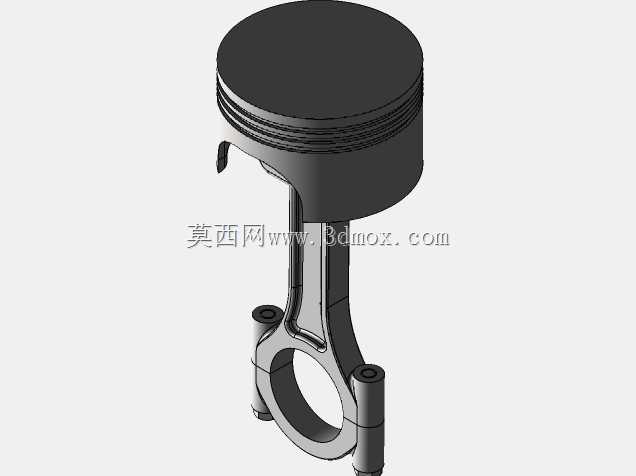

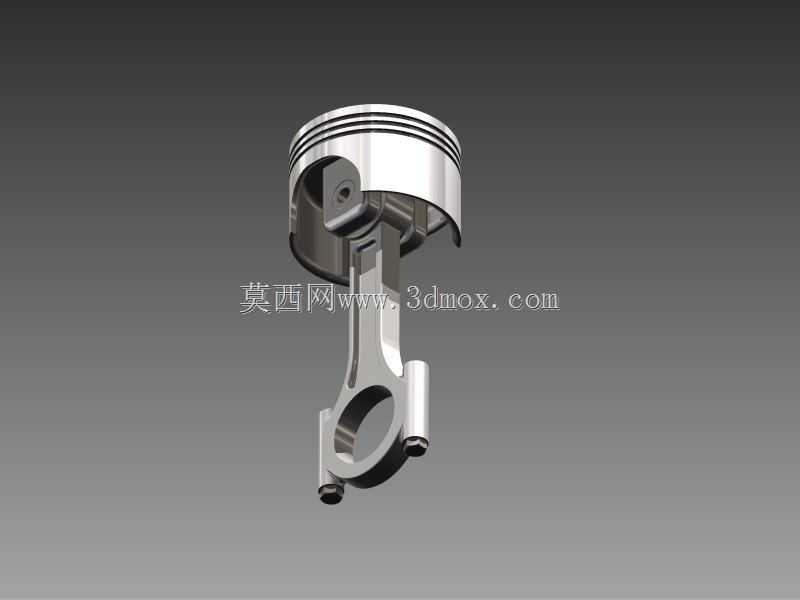

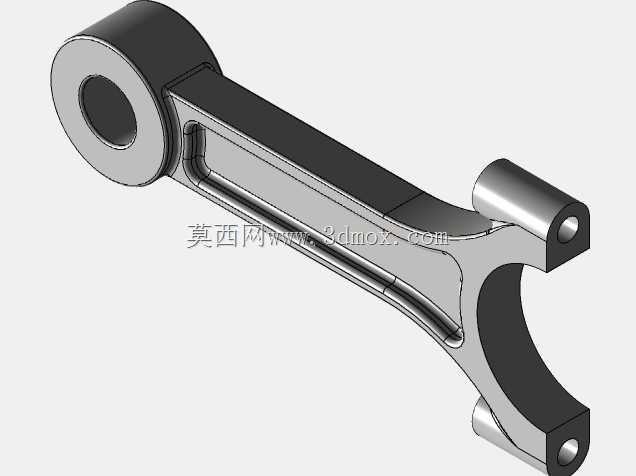

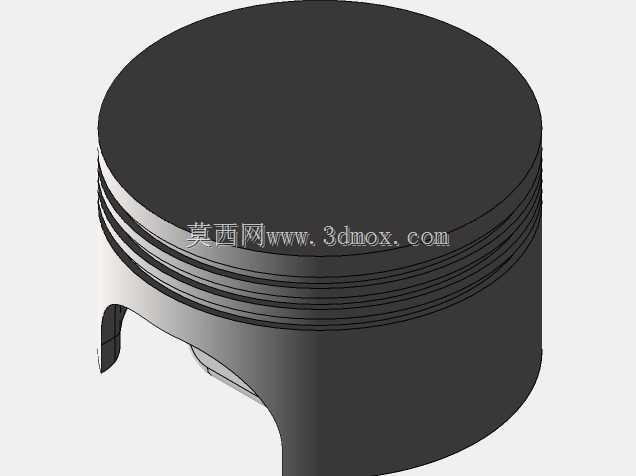

活塞连杆组件作为内燃机核心动力传递部件，广泛适配于车用汽油机、小型柴油机以及通用动力内燃设备中，是将燃烧室内燃气爆发压力转化为旋转扭矩的关键执行结构，其设计合理性直接决定了内燃机的动力输出效率、运行可靠性与服役寿命。该组件的核心功能是承接燃烧做功冲程中高温高压燃气施加在活塞顶面的轴向推力，通过活塞销将力传递至连杆，再由连杆将活塞的往复直线运动转换为曲轴的旋转运动，同时在进气、压缩、排气冲程中带动活塞完成对应行程的动作，整套机构需要在高温、高压、高交变载荷的严苛工况下持续稳定运行。从设计思路来看，活塞部分采用了变截面椭圆裙部结构，顶面设置有适配燃烧室形态的凹陷造型，环带区域预留了三道活塞环安装槽，分别对应气环与油环的安装位，既保证燃烧室的密封性能，又能实现缸壁润滑油的均匀刮布与多余机油的回流，避免机油窜入燃烧室参与燃烧。活塞内部设计有销座加强筋结构，用于分散活塞销传递的集中载荷，降低销座区域的应力集中风险，裙部的型线设计充分考虑了热膨胀余量，在发动机达到工作温度后裙部可形成理想的圆柱配合面，保证活塞在缸筒内的往复运动平顺性，避免出现敲缸、拉缸等故障。连杆部分采用了工字形截面的杆身设计，在保证整体结构强度与刚度的前提下尽可能降低往复运动质量，减小曲轴运转过程中的惯性载荷，连杆小头端设置有衬套安装位，用于和活塞销形成转动配合，大头端采用分体式设计，配套连杆盖与高强度螺栓实现紧固，可直接装配到曲轴的连杆轴颈上，配合轴瓦形成稳定的转动副。安装边界方面，活塞的外径尺寸需与对应缸径的气缸筒形成高精度间隙配合，活塞销的直径与长度需同时匹配活塞销座孔与连杆小头衬套孔的尺寸公差，连杆大头的孔径与开档尺寸需适配对应曲轴的连杆轴颈参数，整套组件的总质量与往复惯性力需经过严格的动平衡校核，确保与曲轴的平衡特性匹配，避免发动机运行过程中出现异常振动。整套结构的设计充分兼顾了轻量化与高强度要求，各配合面的公差设计经过反复优化，既满足高转速工况下的载荷承载需求，又能有效降低摩擦损耗，提升内燃机整体的燃油经济性与动力响应速度。
