单缸风冷式发动机缸体结构设计

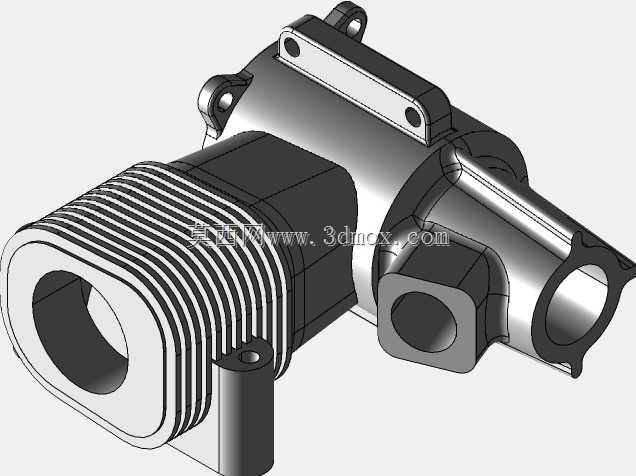

这款缸体是小型内燃动力设备的核心承载构件，主要适配通用小型单缸风冷动力场景，广泛应用于小型园林作业机械、便携发电机组、微型代步车辆以及小型农用作业机具的动力单元中，作为动力输出的核心基体，承担着整台发动机的结构支撑、燃烧腔密封、热量传导以及各附属部件安装定位的核心功能。从功能特性来看，该缸体采用一体化集成式结构设计，将气缸工作腔、散热鳍片组、附件安装凸台、气道接口、曲轴箱连接端等功能结构整合为单一铸件，减少了分体装配带来的密封失效风险，同时提升了整体结构刚性。外侧密集排布的横向散热鳍片是风冷散热结构的核心设计，通过大幅增加与空气的接触面积，在动力运行过程中借助自然气流或者冷却风扇的强制气流，快速带走气缸燃烧做功产生的大量热量，避免缸体内部温度过高导致的润滑失效、部件形变、密封损坏等问题，保障动力单元持续稳定运行。设计过程中优先考虑了结构强度与轻量化的平衡，缸体主体壁厚根据不同区域的受力情况做差异化分布：气缸工作腔内壁承受高频燃烧爆压，因此壁厚做加厚处理并预留了珩磨加工余量，保证内壁的耐磨性能与尺寸精度；散热鳍片区域在保障散热面积的前提下做了薄壁化处理，在不影响散热效率的同时尽可能降低整体重量；各安装凸台位置均做了局部加厚与加强筋过渡设计，避免附件安装紧固时出现应力集中导致的开裂问题。外形与安装边界方面，该缸体整体采用卧式布局结构，前端为气缸工作腔开口，用于安装气缸盖与燃烧室组件，侧面预留的圆形气道接口用于连接进排气系统，下部的连接法兰用于与曲轴箱组件定位对接，上部与侧部分布的多个带孔安装凸台，分别用于固定化油器、点火模块、导风罩、安装吊耳等附属部件，各安装孔位的位置度公差经过严格校核，能够保证各附属部件装配后位置精准，不会出现装配干涉或者运行过程中的部件移位问题。缸体内部的气缸腔与曲轴箱连通区域做了平滑过渡设计，能够减少活塞往复运动过程中的气流阻力，同时为润滑油回流预留了通畅的通道，避免出现积油或者润滑油窜入燃烧室的问题。
