带外侧导流齿的离心式泵叶轮结构设计

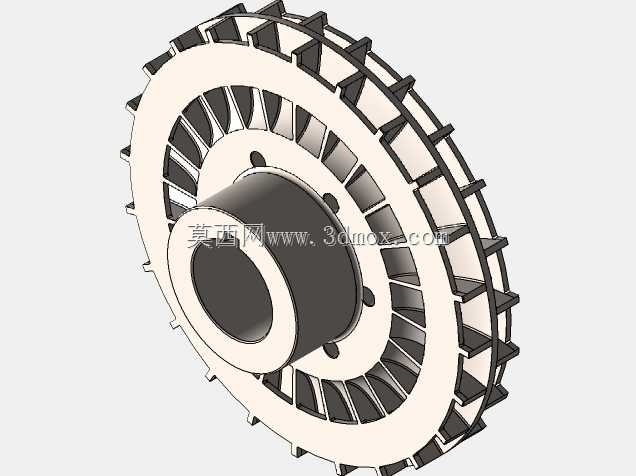

该泵叶轮是离心泵类流体输送设备的核心做功部件，主要应用在市政给排水、工业循环水系统、暖通空调水循环、化工介质输送、农业排灌等场景中，是泵组实现流体能量转换的核心载体。叶轮作为泵内唯一对流体做功的旋转部件，运转时随泵轴高速旋转，通过叶片对流体的推挤作用，将原动机输入的机械能转化为流体的压力能与动能，最终实现流体的加压输送。这款叶轮采用后弯式闭式流道搭配外侧周向均布导流齿的复合结构设计，内侧主叶片沿轮毂周向均匀排布，流道型线经过水力优化，可有效降低流体在流道内的湍流损耗，提升泵组的水力效率，同时减少气蚀发生的概率，延长叶轮的连续运行寿命。外侧的导流齿结构可对叶轮出口处的流体进行二次整流，减少流体流出叶轮时的旋流损失，同时可适配带导叶的泵体结构，进一步提升泵组在宽工况范围内的运行稳定性。设计过程中首先根据目标泵组的流量、扬程参数确定叶轮的进出口直径、叶片安装角、流道宽度等核心水力参数，再结合强度校核结果优化轮毂与叶片的连接过渡结构，避免应力集中导致的结构失效。叶轮中心的通孔为泵轴安装位，孔径与配套泵轴的轴径采用过盈配合公差设计，轮毂端面设置有均匀分布的定位孔，可通过键连接或者紧固件实现与泵轴的周向固定，保证高速旋转时的扭矩传递可靠性。叶轮的整体外径、轴向宽度均严格匹配对应泵壳的内腔安装边界，安装后叶轮出口与泵壳蜗室的流道对齐，外侧导流齿与泵壳内壁的间隙控制在合理范围内，既避免运转时的动静摩擦，又能减少间隙泄漏带来的容积损失。叶轮的叶片与轮盘、轮盖采用一体化成型结构，整体刚性更强，可承受更高的转速与流体冲击载荷，适配清洁水、低粘度化工介质等多种输送介质的使用需求。
