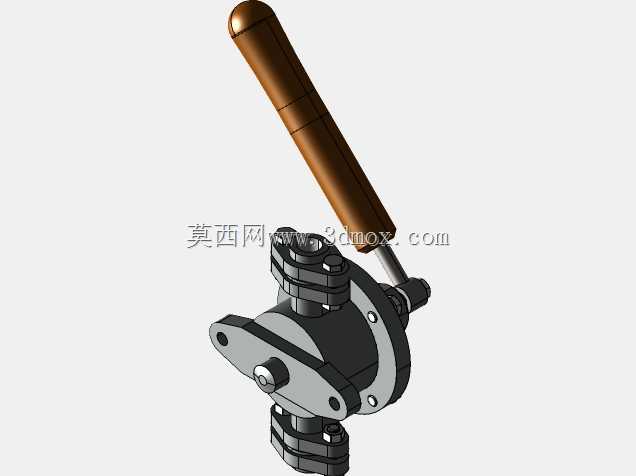

K3型手摇式流体输送手动泵结构

这款K3手动泵主要面向无外接动力源的流体输送场景，在野外应急供油、小型设备临时补油、无电力配套的简易液压系统、小型工程机械手动润滑、船舶应急疏水、农用小型机具燃油输送等场景中广泛应用，无需依赖电力或外接动力源，仅通过人力摆动手柄即可完成流体抽吸与输送作业，是应急工况、无配套动力场景下流体输送的可靠执行部件。

从功能特性来看，该手动泵采用柱塞式容积泵工作原理，通过摇臂带动内部柱塞做往复运动，配合进出油口的单向阀结构实现流体的定向输送，整体结构紧凑，密封部位采用多组螺栓压紧密封端盖，可有效避免输送过程中的流体泄漏，适配轻质燃油、低粘度润滑油、清水等低粘度流体的输送作业，操作时仅需往复摆动手柄即可建立稳定输出压力，手柄采用符合人体工学的长握把设计，握持施力时受力均匀，长时间操作不易产生过度疲劳，泵体进出接口采用标准管螺纹结构，可直接对接常规通径的输送管路，无需额外定制转接配件。

在设计思路上，该泵整体采用模块化布局，核心泵腔为一体式铸造结构，保障泵体整体刚性与耐压能力，端盖、柱塞组件、摇臂连接结构、手柄部件均采用可拆分设计，日常维护时仅需拆解对应部位的紧固螺栓即可更换密封件、柱塞等易损部件，无需整体报废泵体；各连接法兰部位的螺栓采用圆周均布布局，压紧密封面时受力均匀，可避免因局部压紧力不足导致的渗漏问题，摇臂与柱塞的连接部位采用铰接结构，可将手柄的摆动动作顺畅转化为柱塞的轴向往复运动，传动过程卡滞风险低，传动效率表现优异。

从安装边界与外形尺寸来看，该泵整体为紧凑型布局，泵体主体为近似圆柱形结构，底部与侧部分别设置进出流体接口，顶部设置密封检修端盖，摇臂组件从泵体侧方伸出，手柄摆动时的运动轨迹预留了充足的操作空间，安装时仅需通过泵体自带的安装定位结构将泵体固定在机架或安装平面上，预留出手柄摆动所需的扇形操作空间即可完成安装，整体占用安装空间小，适配各类小型设备、应急装置的紧凑安装空间需求，安装时无需复杂的配套定位工装，仅需常规紧固工具即可完成装配固定，适配各类简易安装场景的使用需求。
