轴类连接支撑组件装配结构设计

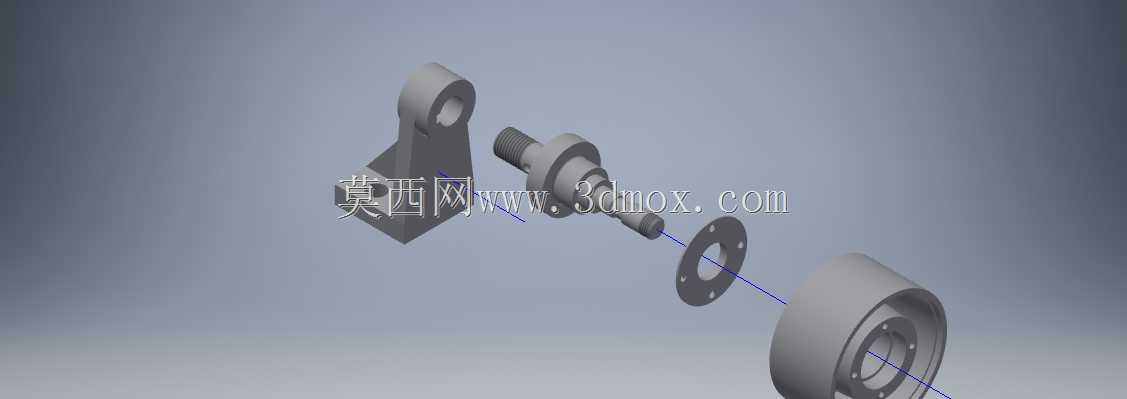

这套轴类连接支撑组件主要应用于中小型动力传输场景，常见于轻工输送设备、小型自动化生产线的动力端传动单元，也可适配教学演示类机械传动实训装置，用来完成旋转动力的承接、转向与扭矩传递作业。整套组件由立式支撑座、阶梯传动轴、定位垫片、从动轮体四个核心部分构成，各部件之间通过轴孔配合、端面定位的方式完成装配，无需额外焊接工序，拆装维护便捷。支撑座采用L型立式结构设计，底部预留两个对称安装孔，可直接通过螺栓固定在设备安装基板上，上部的带孔耳座与传动轴轴端形成间隙配合，既可以为传动轴提供稳定的径向支撑，避免长轴运转过程中出现挠性变形，也能限制传动轴的轴向窜动幅度，保证传动精度。阶梯传动轴根据受力区间做了变径设计，与支撑座配合的轴段精度要求最高，中间轴段用来套装从动轮体，轴肩位置可直接抵住轮体内圈端面完成轴向定位，末端的细轴段可外接动力输入部件，比如联轴器、同步带轮等，适配不同的动力输入形式。定位垫片为环形薄片状结构，垫装在支撑座耳座与从动轮体之间，既可以避免金属部件直接接触产生的运转磨损，也能通过调整垫片厚度微调轮体的轴向安装位置，适配不同宽度的安装空间。从动轮体为中空筒状结构，内孔与传动轴中间轴段采用过渡配合，外圈可根据实际使用需求套装同步带、传动皮带或者啮合齿轮，将动力传递至下游执行机构。整套组件的安装边界紧凑，横向占用空间不超过轮体外径的1.2倍，纵向高度以支撑座顶面为基准，适配多数小型设备的内部安装空间，装配完成后运转同轴度高，传动过程中振动幅度小，可在中低转速、中等扭矩的工况下长期稳定运行，部件之间的配合公差经过优化，既保证装配精度，也降低了加工难度，适合小批量生产加工。
