车辆悬架用螺旋弹簧液压减震器结构设计

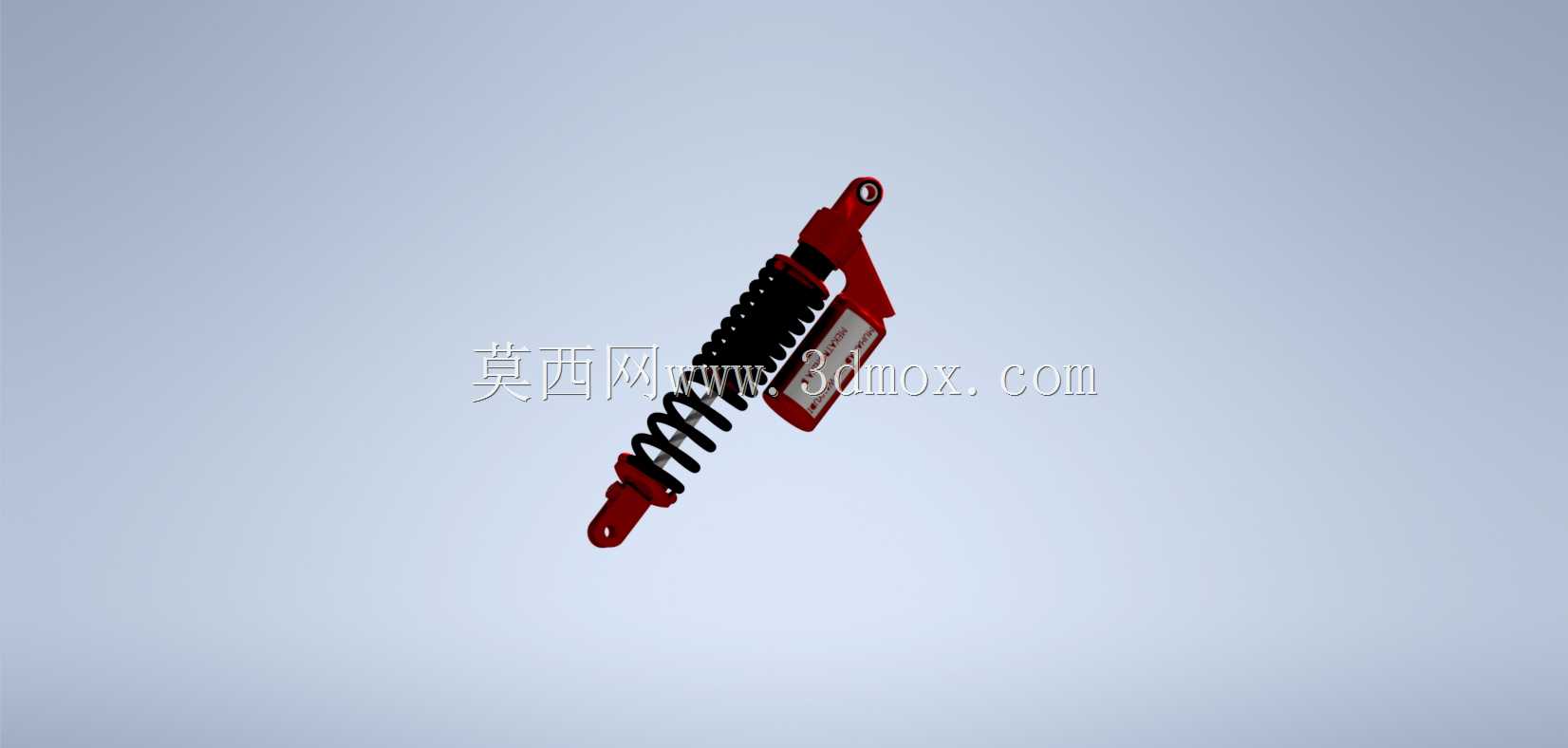

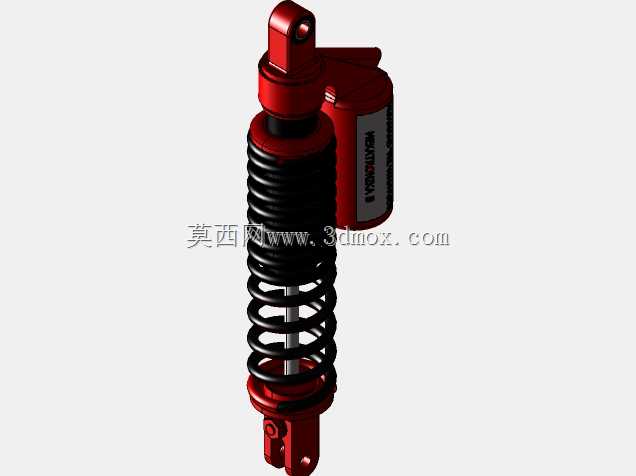

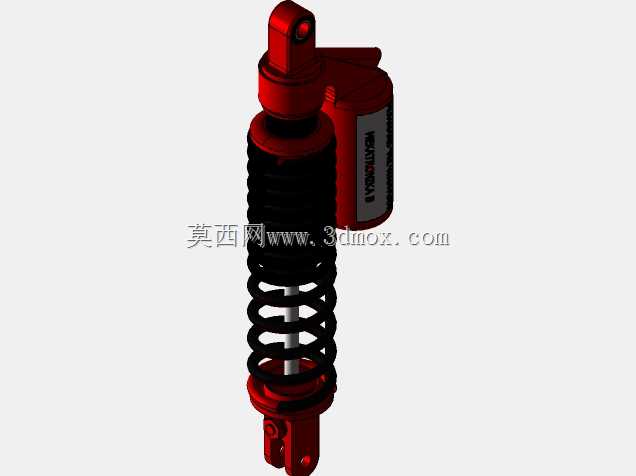

这款减震结构主要面向乘用车辆、非道路轻型作业机械的悬架系统场景，核心作用是过滤路面激励带来的往复冲击，将颠簸产生的动能通过阻尼结构转化为热能耗散，避免车身出现持续的余振，既能够提升驾乘过程的平顺性，也能减少刚性冲击对车架、车载精密部件的疲劳损伤，延长整车结构的服役寿命。从功能特性来看，该结构采用螺旋弹簧与液压阻尼筒同轴集成的布局，螺旋弹簧负责承载车身垂向载荷，在车轮受冲击向上跳动时提供反向支撑力，限制悬架的最大压缩行程；内置的液压阻尼回路则通过油液在阀系间的节流作用，对弹簧的往复伸缩运动形成可控阻力，避免弹簧压缩回弹时出现多余的振荡，二者配合实现“承载-缓冲-阻尼”的一体化功能，相比分体式减震组件结构更紧凑，安装占用空间更小。设计过程中充分考虑了实际安装的边界约束，上下两端均采用带衬套的吊耳式连接结构，上端吊耳适配车架侧的安装支座，下端吊耳连接转向节或下摆臂，衬套采用橡胶材质，既能够补偿安装过程中的微小角度偏差，也可以过滤部分高频小幅振动，避免金属硬连接产生的异响与应力集中。阻尼筒外侧设置了防护壳体，能够阻挡行驶过程中飞溅的泥沙、水渍侵入活塞杆密封结构，降低密封件的磨损速率，延长阻尼结构的维护周期；弹簧两端做了并圈磨平处理，保证弹簧受压时的受力均匀性，避免出现偏载导致的弹簧侧弯、阻尼筒活塞杆偏磨问题。外形尺寸方面，整体结构的径向最大尺寸集中在弹簧外圈区域，轴向长度根据悬架行程做了匹配设计，完全伸展状态下的长度适配悬架最大下落行程，完全压缩状态下预留了足够的安全间隙，不会出现悬架击穿时的结构硬碰撞，安装孔位的间距、孔径均符合主流轻型车辆悬架的通用安装规范，能够直接适配多数同级别车型的悬架改装或替换需求，不需要额外改动车架原有安装点位。
