四爪联动夹持钳机械结构三维设计

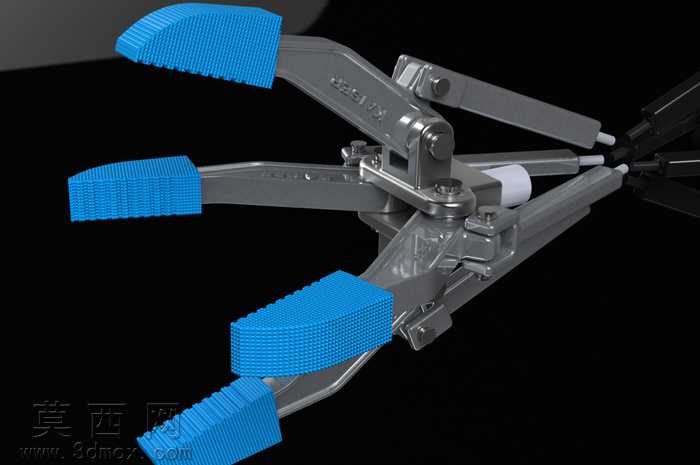

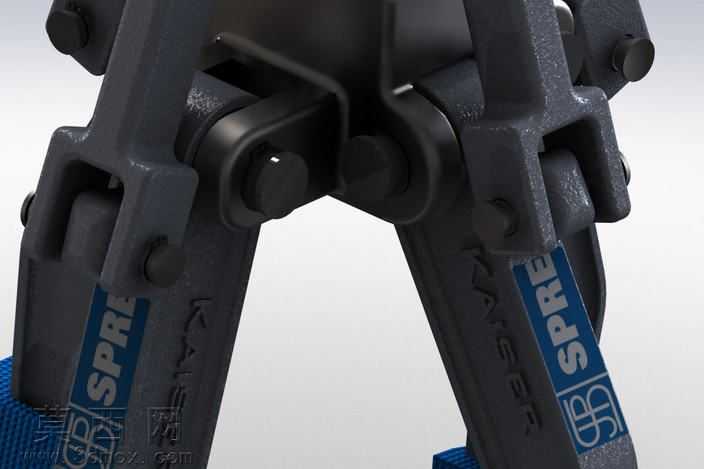

本作品为四爪联动式夹持钳的三维建模设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束搭建，首先对钳体的核心联动结构进行拆解，将整体拆分为钳臂主体、铰接销轴、夹持垫块、中心联动推杆、手柄操作段五个核心模块逐一建模。建模过程中严格遵循机械装配的公差配合逻辑，所有铰接孔位与销轴的配合间隙控制在合理装配范围内，每处转动副都添加了符合实际工况的同轴度约束，确保模型可实现真实的开合联动动作模拟。材质渲染阶段，对金属钳体部分采用磨砂合金钢材质，调整金属粗糙度参数至0.35，添加轻微的环境反射效果还原金属构件的哑光金属质感，钳头的夹持垫块部分采用防滑橡胶材质，设置表面细密的网格凹凸纹理，还原橡胶垫的防滑接触面特征，中心推杆部分添加亮面镀铬材质，区分不同功能部件的材质差异，渲染时采用三点布光方案，主光源从侧上方打亮钳体主体结构，补光弱化铰接部位的阴影死角，轮廓光勾勒钳臂的边缘线条，最终呈现出清晰展示结构细节的渲染效果。结构设计上采用单驱动四爪同步联动方案，通过中心推杆的轴向位移带动四个钳臂绕各自铰接点同步转动，实现四个夹持头的同步收拢与张开，相比普通两爪钳可实现对异形工件、柱状工件的周向均匀夹持，夹持力分布更均衡，钳头的橡胶垫块可避免夹持过程中划伤工件表面，同时增大接触面摩擦力提升夹持稳定性，铰接部位均采用加厚的耳板结构提升整体结构强度，手柄段做了贴合手部操作的弧度优化，降低长时间操作的疲劳感。设计思路围绕手动夹持工具的实用性展开，在保证结构强度的前提下尽可能简化联动构件数量，降低后续生产加工的装配难度，所有零件均采用常规机加工即可完成生产，无需特殊工艺，兼顾了结构可靠性与生产经济性，模型完成后经过干涉检查验证，所有活动部件在全行程开合过程中无结构干涉，可直接用于后续的工程图导出与实物打样参考。
