集成式多工位定位安装承载基板结构

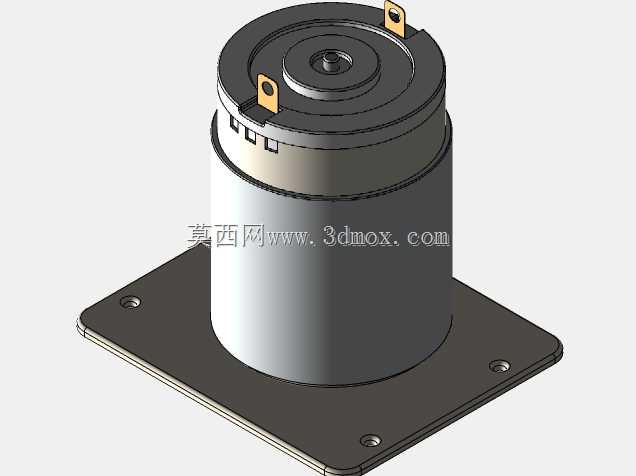

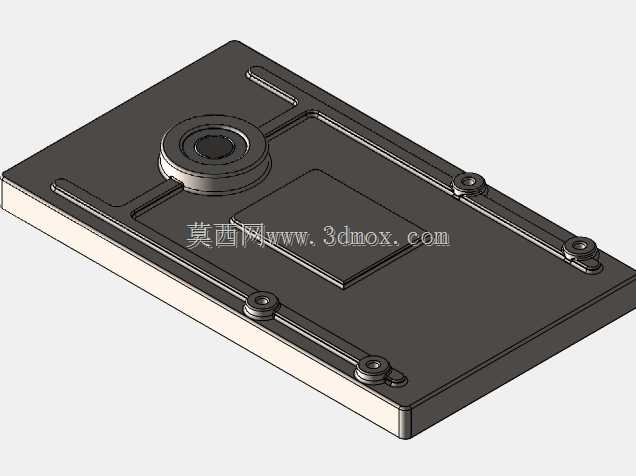

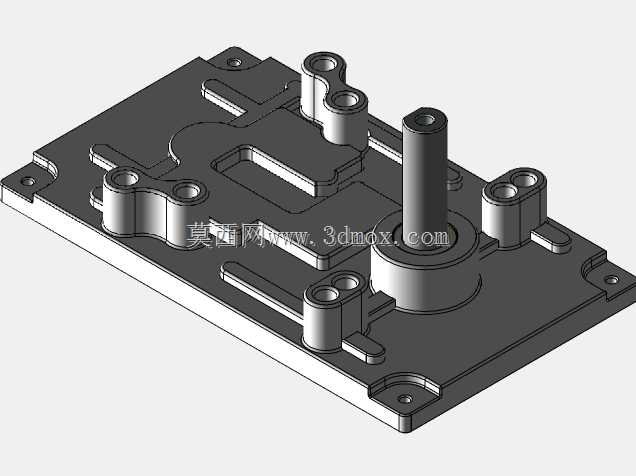

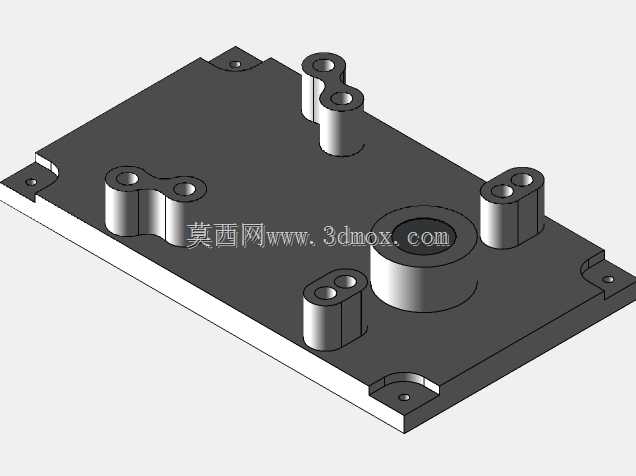

该集成式承载基板是面向中小型精密装配工位、模块化检测设备以及小型自动化执行单元开发的核心安装基准构件，主要应用于电子元器件组装工位、小型精密零件检测台、桌面级工装夹具集成平台等场景，作为整套功能单元的安装承载基础，为上方各类功能组件提供统一的定位基准与稳定的结构支撑。基板整体采用一体化铣削成型结构，主体为矩形平板构型，底部平整无凸起结构，可直接贴合安装在设备框架台面、铝型材工作台面或者固定机架的安装平面上，四角设置的沉头安装孔可配合内六角螺栓完成基板的锁紧固定，安装后整体平面度可控制在0.02mm以内，避免因基板形变导致上方组件的定位精度偏差。基板表面根据功能需求集成了多组不同规格的安装定位结构：中心位置设置的带法兰凸台的立式圆柱轴座，可用于安装旋转主轴、摆臂支点或者导向立柱，轴座根部的加厚法兰结构可有效承载径向载荷与轴向冲击力，避免长期受力出现根部断裂问题；基板上分布的多组双孔并列凸台，可用于安装导向轴、气动元件固定座、传感器支架等功能组件，凸台的高度统一经过精密计算，确保上方安装的组件处于同一设计高度平面，减少装配时的垫片调整工作量；基板表面加工的多组凹槽结构一方面用于减轻基板整体重量，降低材料成本与安装负载，另一方面可作为走线槽或者排屑槽使用，方便设备运行过程中管线排布或者加工碎屑的排出。在设计思路上，该基板采用功能集成化的设计理念，将原本需要多个零散零件拼接组装的安装结构整合为单一整体构件，既减少了装配环节的累计误差，也提升了整体结构的刚性与抗振性能，适合在有频繁往复运动、存在一定振动冲击的工位场景下使用。基板的外形尺寸适配常规桌面级设备的安装边界，整体长宽比例符合通用工装的安装规范，边缘做了倒角处理避免安装过程中划伤操作人员，所有安装孔位的位置公差均按照精密装配的标准设计，可直接与市面上常规规格的气动元件、导向组件、检测传感器适配安装，无需二次加工即可投入使用。
