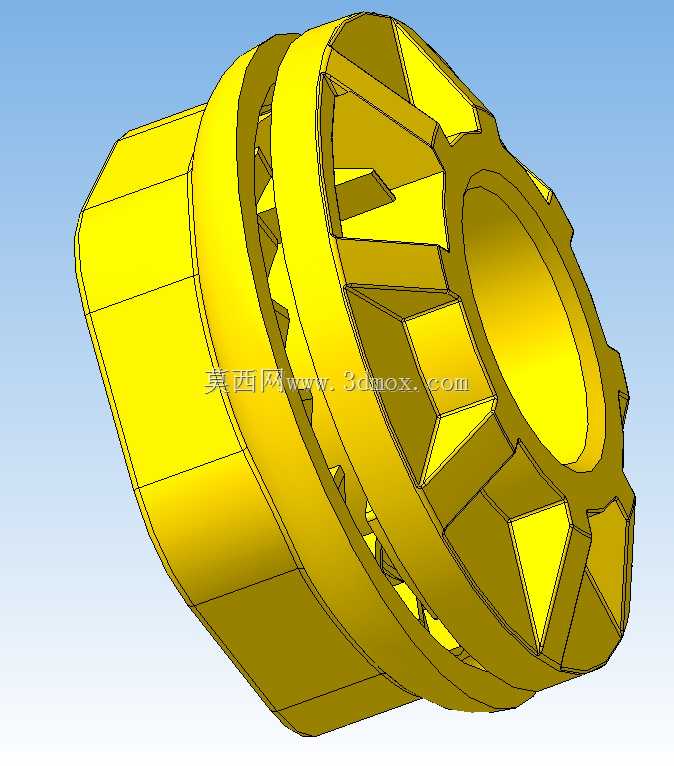

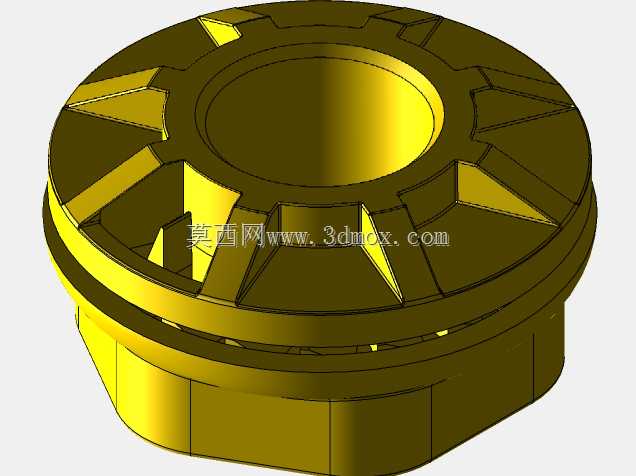

带棘爪结构的滑动轴承三维设计

这款带棘爪结构的滑动轴承，主要应用于需要单向止动、低速重载的回转传动场景，常见于矿山输送设备的辊筒支撑、农业机械的传动轮组、起重设备的止回机构以及轻工机械的间歇传动单元中，能够在承担径向载荷的同时，通过集成的棘爪结构实现反向锁止功能，避免回转部件出现倒转、溜车等风险，无需额外加装独立止动装置，大幅缩减传动系统的装配空间与整体成本。从功能特性来看，该滑动轴承摒弃了传统滚动轴承的滚珠、滚柱结构，采用整体式滑动摩擦副设计，接触面积更大，承载能力远高于同尺寸规格的滚动轴承，抗冲击、抗振动性能优异，在低速重载、存在粉尘或潮湿的恶劣工况下具备更长的使用寿命，集成的棘爪结构与轴承外圈的齿槽精准配合，当轴系出现反向回转趋势时，棘爪会自动卡入齿槽完成锁止，正向回转时棘爪可沿齿槽斜面顺滑滑过，不会对正常传动造成额外阻力。设计过程中，工程师首先根据目标工况的额定径向载荷、最大冲击载荷、允许的最高线速度确定了轴承的基体尺寸，轴承内孔采用标准公差配合，可直接适配常用直径的传动主轴，外圈的安装法兰预留了均匀分布的固定位，能够直接通过螺栓固定在设备的安装基座上，无需额外设计定制安装座，大幅降低了下游设备的设计与加工难度。棘爪结构的齿形经过反复优化，齿槽的倾斜角度经过精准计算，既保证了锁止时的接触强度，避免齿部受力断裂，又保证了正向转动时棘爪的回弹顺滑，不会出现卡滞、跳齿的问题，轴承的滑动摩擦面预留了润滑脂存储槽，可在装配时填充润滑脂，实现长期免维护运行，整体外形采用阶梯式结构，安装边界清晰，可直接替换同安装尺寸的普通滑动轴承，无需对原有设备结构进行改造，适配性极强。
