电批浮动式锁附减震安装固定结构

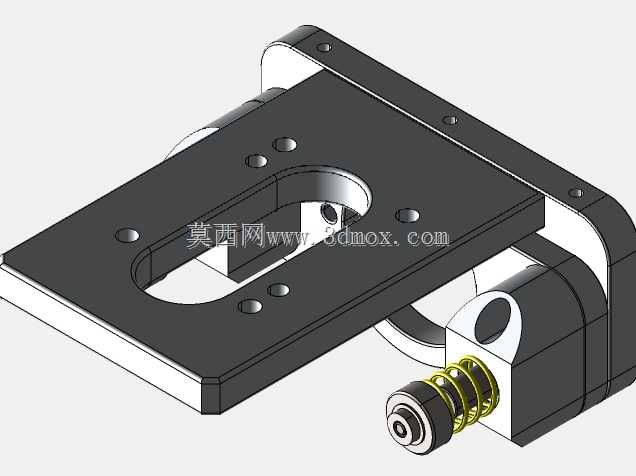

该结构主要应用于3C电子、小家电、汽车零部件等行业的自动化锁螺丝工位，是自动锁螺丝机末端执行器的核心配套部件，用于解决锁附过程中电批硬接触导致的螺丝滑牙、工件表面压伤、锁附深度不一致等常见工艺问题，适配HIOS等主流品牌的手持式与机用电批安装使用。在实际生产场景中，当电批下行接触螺丝完成锁附的瞬间，锁附头会受到来自螺丝端面的反向冲击力，同时不同批次工件的平面度公差、治具定位误差也会导致电批批头与螺丝槽口存在微小的位置偏差，该减震结构可通过内置的弹性组件吸收轴向冲击载荷，同时允许电批在小范围内进行径向浮动自适应调整，避免批头与螺丝槽口刚性别劲造成的批头磨损、螺丝槽口拧花问题，大幅提升锁附良率与易损件使用寿命。设计上采用板式安装基座与侧挂式浮动座组合的结构形式，基座主体为矩形平板结构，板面开设多组安装孔位与长圆形调节槽，既可以通过螺栓直接固定在自动锁螺丝机的Z轴移动滑台上，也可根据工位布局需求调整安装位置，长圆形槽的设计预留了±5mm的位置调节余量，适配不同行程的锁附机构安装边界。浮动座与基座之间通过双侧导向限位结构连接，保证浮动过程中电批的轴向垂直度不发生偏移，避免锁附时螺丝出现歪锁、斜锁问题；前端的弹性组件采用等节距圆柱螺旋弹簧，预紧力可通过尾部的调节螺母进行调整，可根据不同规格螺丝的锁附扭矩需求匹配对应的弹性阻尼，既保证锁附过程中批头有足够的下压力贴合螺丝，又能在锁附到位后及时缓冲卸力，防止过压损坏工件。整体结构的外形尺寸紧凑，横向安装宽度控制在120mm以内，轴向总长度不超过180mm，不会占用过多的Z轴安装空间，可适配各类桌面型、龙门型自动锁螺丝设备的安装空间要求，安装时仅需将电批通过抱箍固定在浮动座的安装孔内，再将基座与设备滑台连接即可完成装配，无需复杂的调试过程，可快速替换原有刚性电批固定结构，帮助生产线快速优化锁附工艺。
