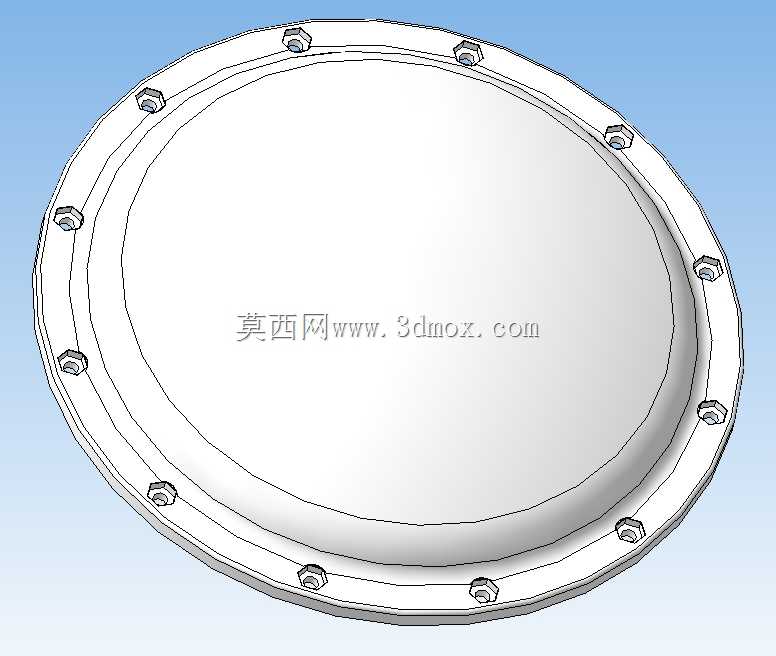

带螺栓紧固的圆形承压封头结构

这款圆形承压封头结构，主要应用于低压流体输送、小型反应腔体、真空试验装置以及特种传感器防护外壳的端部密封场景，在化工试验、环境检测、流体控制类设备中承担腔体端部封闭、压力承载与介质隔离的核心作用，能够在一定的内外压差环境下维持腔体的密封完整性，避免内部介质泄漏或是外部杂质侵入腔体内部。从功能特性来看，该封头采用一体化弧面成型设计，曲面过渡平滑无应力集中拐点，相比平盖式端盖能够更好地分散承压时的径向与轴向载荷，降低结构受力峰值，在同等承压要求下可以减少结构壁厚，实现整体轻量化。边缘的法兰环带与封头主体为连续过渡结构，沿法兰环周向均匀布置了内六角紧固螺栓，螺栓孔位的排布经过受力核算，相邻孔位间距保持一致，确保紧固时法兰面受力均匀，不会出现局部压合不实导致的密封失效问题。设计过程中优先考虑了安装与维护的便捷性，法兰端面预留了标准密封件的安装槽位，可适配O型圈、平垫片等多种常用密封元件，无需额外加工密封结构即可直接装配使用。封头的弧面曲率经过优化，既保证了承压能力，也避免了弧面过高导致的整体轴向尺寸过大，能够适配安装空间紧凑的腔体设备。安装边界方面，法兰环的外径与配套腔体的端部法兰尺寸完全匹配，螺栓孔位采用标准节圆直径设计，可直接与同规格的腔体法兰对位装配，不需要额外制作转接法兰；封头的轴向总高度控制在较低范围，安装后不会过多占用设备的外部空间，法兰背面与腔体端面贴合后，螺栓拧紧过程中不会与封头弧面产生干涉，后期维护拆卸时只需依次松开周向螺栓即可取下封头，清理内部腔体或是更换内部元件都十分方便。整体结构没有多余的冗余设计，所有受力部位都做了加厚处理，非受力区域则适当减薄，在满足结构强度与密封要求的前提下，尽可能降低了整体重量与材料消耗，适配批量加工生产的工艺要求。
