钣金结构电脑ATX电源外壳设计

这款钣金结构的电源外壳，主要面向台式计算机供电单元的封装防护需求，同时也可适配小功率工业控制模块、嵌入式工控板的外置供电装置使用，在桌面办公设备、工业控制机柜、小型测试仪器等场景中都能适配。它的核心用途是为内部的电源电路板、变压组件、滤波元件提供稳固的物理防护，隔绝外界灰尘、液体泼溅与外力磕碰，同时构建合理的散热风道，保障内部功率元件长时间稳定工作。

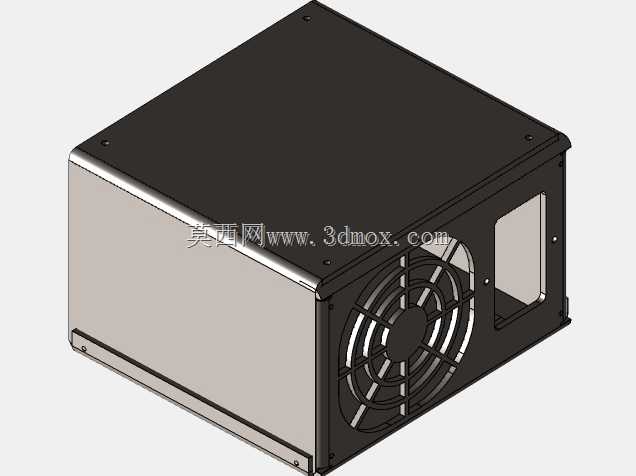

从功能特性来看，壳体采用分体式钣金拼接结构，顶面为整块平整盖板，通过四角的螺丝与底座框架固定，拆装便捷，方便后期对内部元件进行检修更换。侧面预留了标准80mm/90mm散热风扇的安装位，配套的格栅式防护网既可以引导气流直吹内部发热元件，快速带走MOS管、变压器、整流桥等部件工作产生的热量，也能防止外部杂物、线缆卷入风扇造成损坏。另一侧预留的矩形开口是电源输出接口的安装位，可适配常规ATX电源的输出线束挡板，也可根据使用需求改装为接线端子、开关或指示灯的安装区域。壳体的边缘都做了折边卷边处理，既提升了整体结构的刚性，避免钣金薄料受力变形，也能消除锋利的板边毛刺，防止装配过程中划伤操作人员或损坏内部线材。

设计思路上优先考虑了钣金加工的工艺可行性，所有弯折角度都采用标准90度折弯，无需特殊模具即可完成冲压加工，有效降低量产成本。壳体的安装边界完全遵循标准ATX电源的尺寸规范，长宽高适配常规台式机箱的电源安装仓位，四角的固定孔位与通用机箱的安装螺丝位完全匹配，无需额外改装即可直接替换同规格的成品电源外壳。内部预留的空间高度可容纳常规高度的电解电容与散热片，同时预留了线束走线的避让空间，避免装配时线材挤压元件造成短路风险。壳体表面采用哑光黑色喷塑处理，既具备良好的防锈耐刮性能，也能适配多数机箱、工控机柜的深色外观风格，整体结构紧凑，防护性能与散热性能平衡得当，完全满足常规供电装置的封装使用需求。
