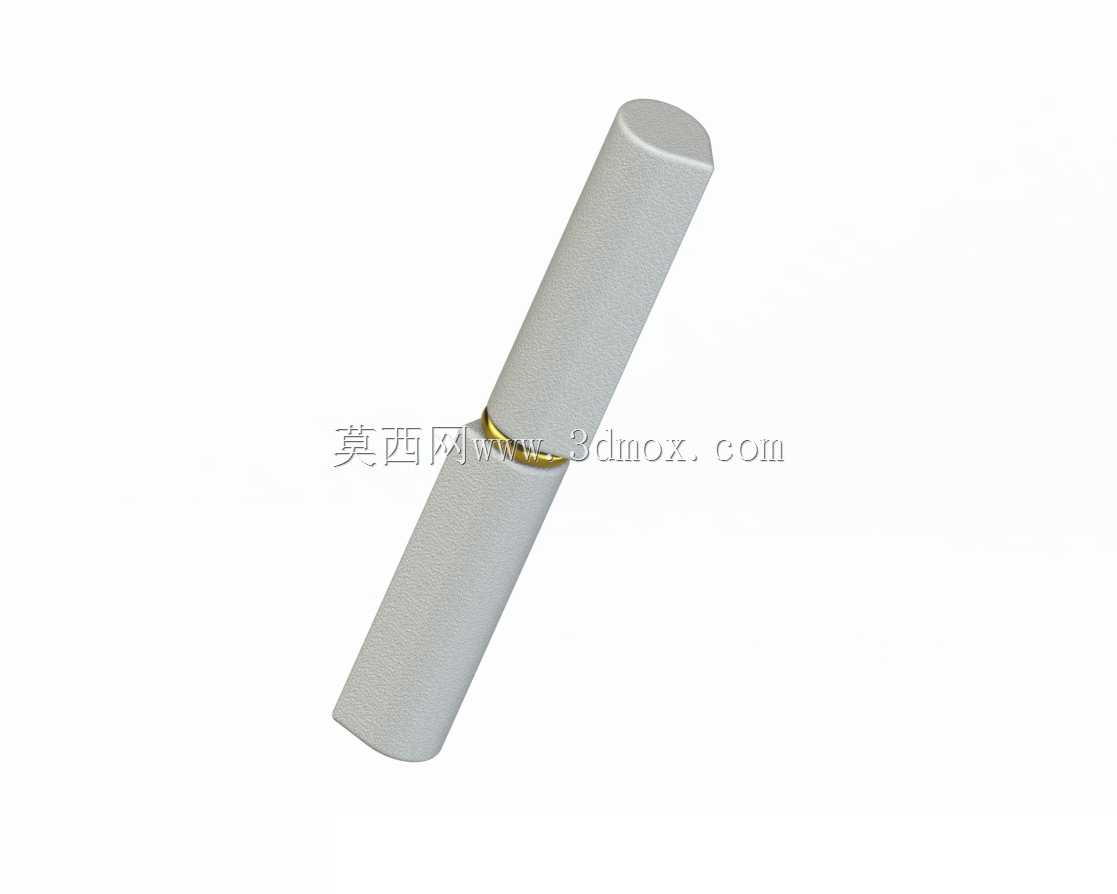

120mm活塞式子弹铰链结构设计

这款120mm规格的活塞式子弹铰链，是面向紧凑型重载连接场景开发的专用五金构件，主要应用于小型机电设备舱门开合、精密仪器防护盖板连接、便携工业设备折叠部位铰接等对连接强度、外观整洁度有较高要求的场景。不同于常规外露式合页结构，该铰链采用子弹型一体化外观设计，闭合状态下整体呈现光滑圆柱形态，无突出的连接轴与安装耳片，能够完美适配对外观平整度、流线型有要求的设备外壳，避免突出构件造成的剐蹭风险与视觉杂乱问题。从功能特性来看，该铰链采用活塞式伸缩配合结构，内部通过同轴嵌套的两段柱体实现铰接转动，配合面经过精密公差匹配，转动过程顺滑无卡顿，径向间隙控制在极小范围内，能够有效避免铰接部位出现晃动旷量，保障连接部位的定位精度。铰链中部设置有环形限位结构，可精准控制开合角度范围，防止过度转动造成的结构损坏，同时内置的阻尼配合面能够让铰接部件在任意开合角度保持稳定停留，无需额外加装支撑定位构件。在设计思路上，这款铰链优先考虑了紧凑空间下的安装适配性，整体圆柱外径统一，安装时仅需在两个待连接构件上分别加工对应直径的沉孔，将铰链两端分别嵌入固定即可完成装配，无需额外设计复杂的安装支座，大幅降低了配套构件的加工难度与装配工作量。120mm的总长度适配了多数中小型设备的连接厚度需求，两端嵌入段的长度经过力学测算，能够保障足够的粘接或焊接结合面积，在承受常规开合载荷与侧向冲击力时不会出现松脱问题。整体外形无尖锐棱角，所有边缘都做了圆弧过渡处理，既提升了操作时的安全性，也能减少应力集中现象，提升构件的长期使用寿命。焊接固定的连接方式让该铰链能够与金属材质的待连接件实现高强度结合，适配钣金、机加工金属件等多种基材的连接需求，在工业设备、特种机箱、定制化机械装置等领域都能发挥稳定可靠的铰接作用。
