圆管垂直对接定位夹紧固定装置

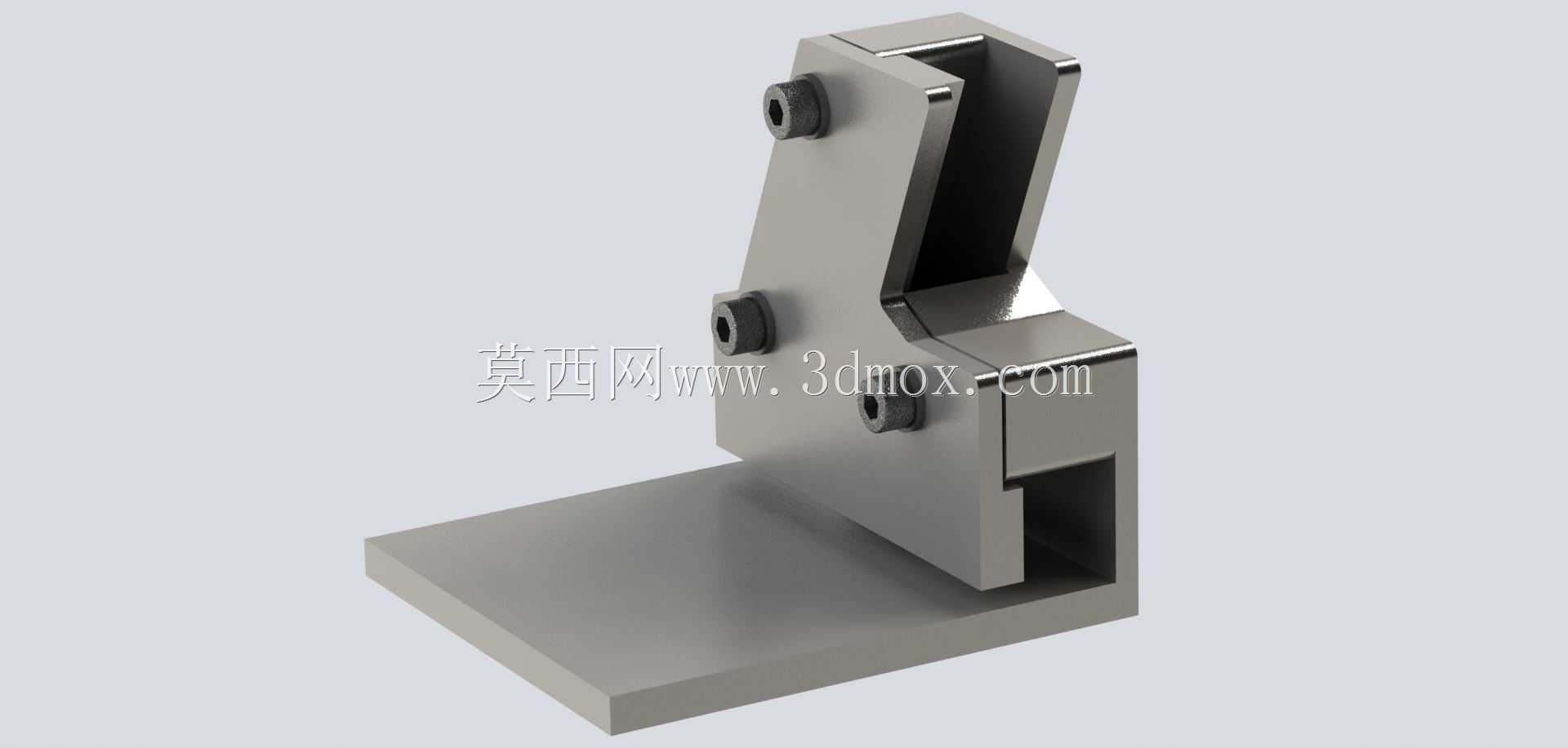

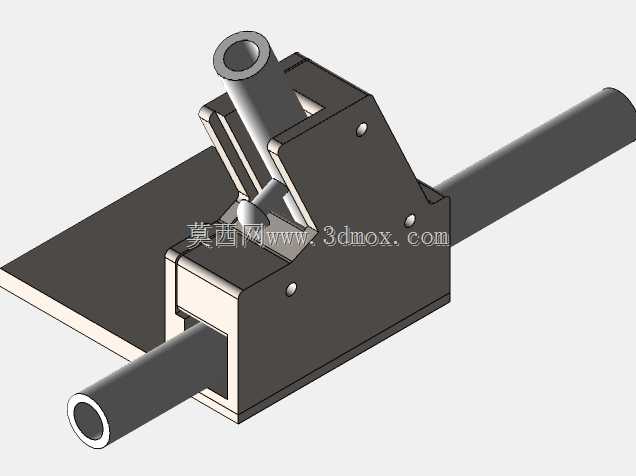

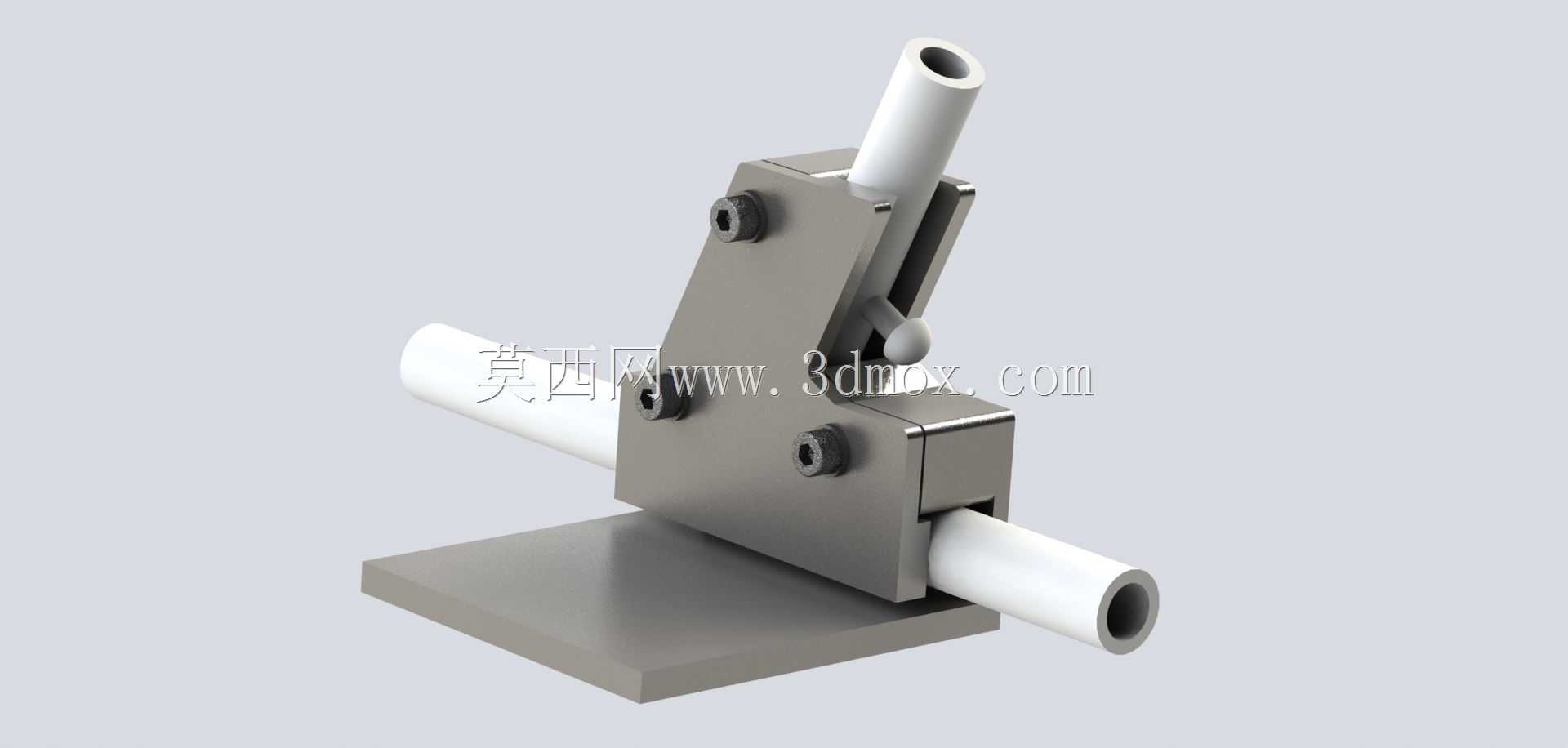

这款圆管垂直对接定位夹紧固定装置，主要应用于管路预制加工、小型框架焊接组装、流体输送管路现场安装等场景，尤其适配小口径金属圆管的直角对接作业，能够在管件焊接、粘接、螺纹旋接前提供稳定的夹持定位，避免对接过程中管件移位、角度偏差，大幅降低管路对接的调校难度，提升批量管路加工的一致性与作业效率。装置核心功能是实现两根轴线呈空间垂直状态的圆管精准定位与牢固夹紧，其中横向贯穿的长圆管可依托装置主体的贯通式槽位完成轴向位置调整，垂直方向的短圆管则通过顶部的定位孔与内部V型承托结构实现同轴定位，确保两根管件的对接端面贴合紧密、垂直角度误差控制在极小范围内。装置侧面设置的紧固螺钉可在管件位置调整到位后完成锁紧，配合内部的弹性顶紧结构，既可以避免刚性夹持对管件表面造成压痕损伤，也能抵消管件加工带来的微小尺寸公差，保证夹持稳定性。设计过程中优先考虑了现场操作的便捷性，整体采用开式结构布局，管件穿入、调整、拆卸的操作路径无遮挡，操作人员无需复杂工具即可快速完成装夹作业；主体承托部位采用斜面与平面组合的定位方式，无需更换配件即可适配一定管径范围内的圆管装夹需求，兼顾了通用性与定位精度。装置底部带有平整的安装基板，可通过螺栓固定在工作台、焊接变位机或者移动作业台面上，安装边界规整，不会与周边的焊接工具、调校量具产生干涉；整体外形紧凑，横向贯通的管槽预留了足够的管件伸出长度，垂直方向的定位座高度经过优化，既保证了垂直管件的夹持深度，也不会过多遮挡对接焊缝位置，方便后续焊接、打磨等工序的连续作业。装置的受力结构经过合理排布，夹紧力均匀分布在管件接触部位，即使在焊接产生的热应力影响下，也能保持夹持状态稳定，不会出现管件松动偏移的问题，能够满足多场景下的小管径垂直管路对接装夹需求。
