定向追踪式光伏发电集成装置结构设计

　　这套集成式光伏发电装置的结构设计，核心围绕户外分布式光伏的实际落地痛点展开，不同于常规固定倾角的光伏支架方案，整套结构在有限的安装边界内整合了角度调节、板面防护、承载支撑三大功能模块，适配小型离网发电场景的使用需求。从安装边界来看，整套装置的底座采用一体化钣金折弯成型结构，底部预留了标准的地脚安装孔位，可直接固定在混凝土基础或者硬质平台表面，底座的长宽尺寸控制在常规小型设备的安装范围内，不需要额外拓展安装场地，对于户外零散供电点位、偏远区域小型离网站点的适配性较强，不需要大规模平整场地就能完成部署。

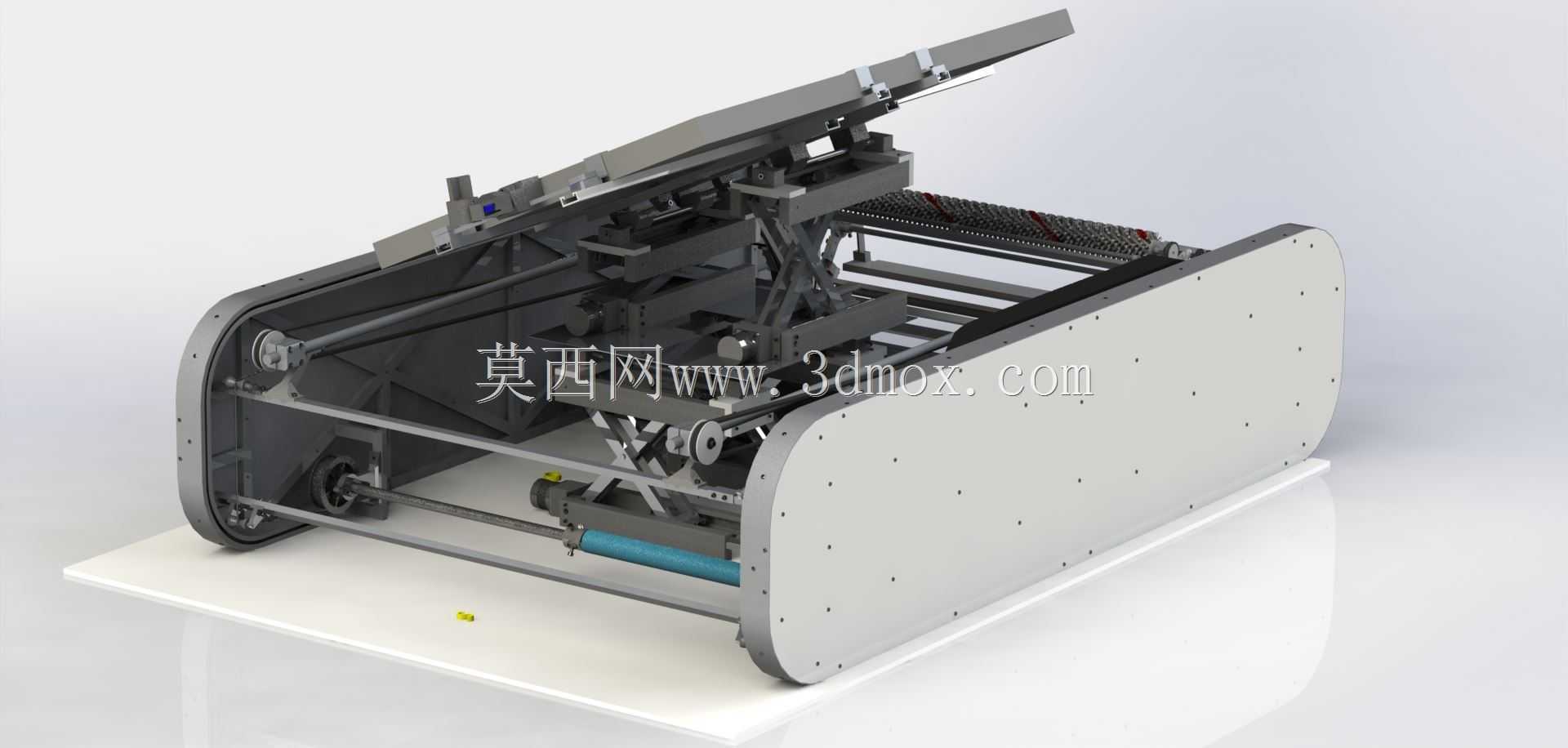

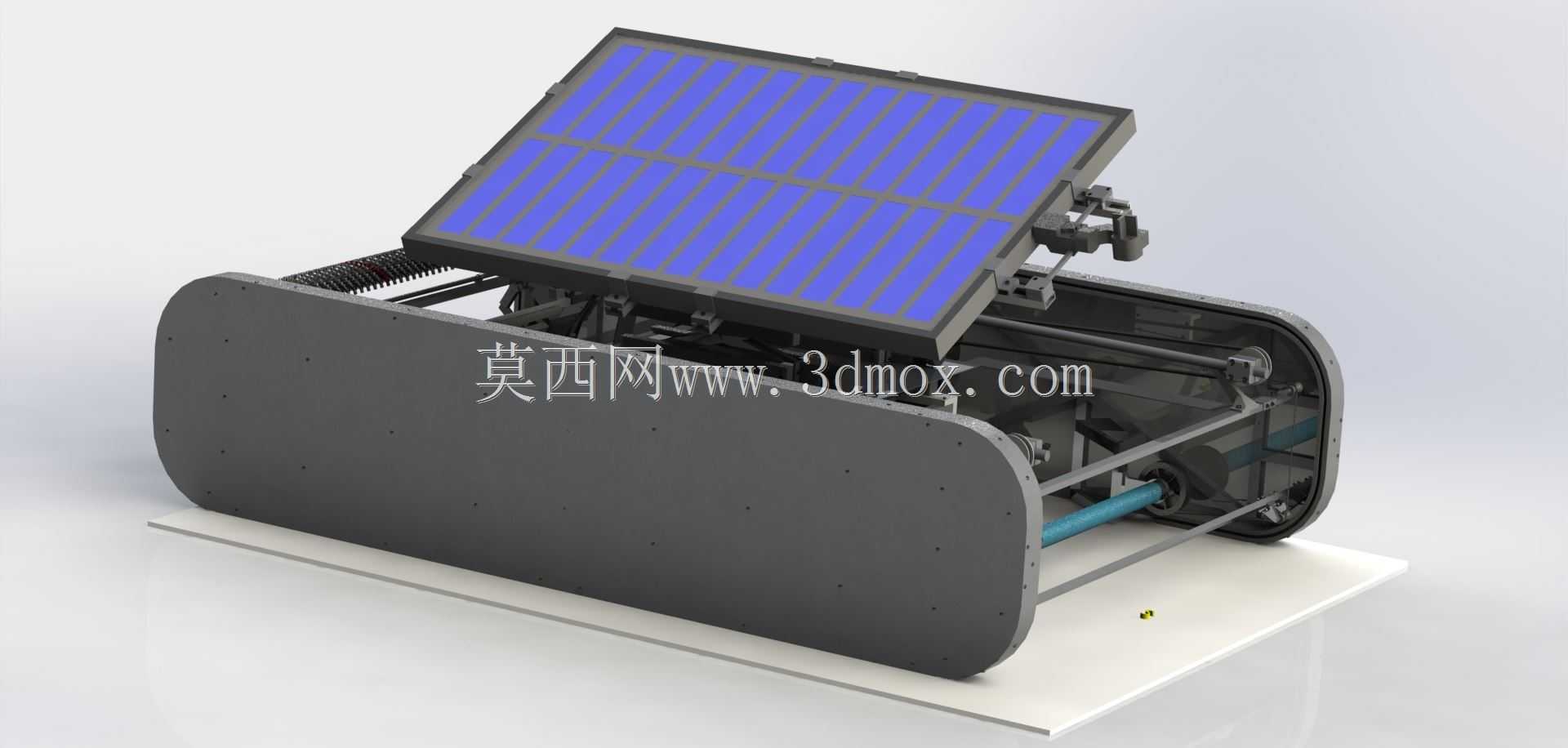

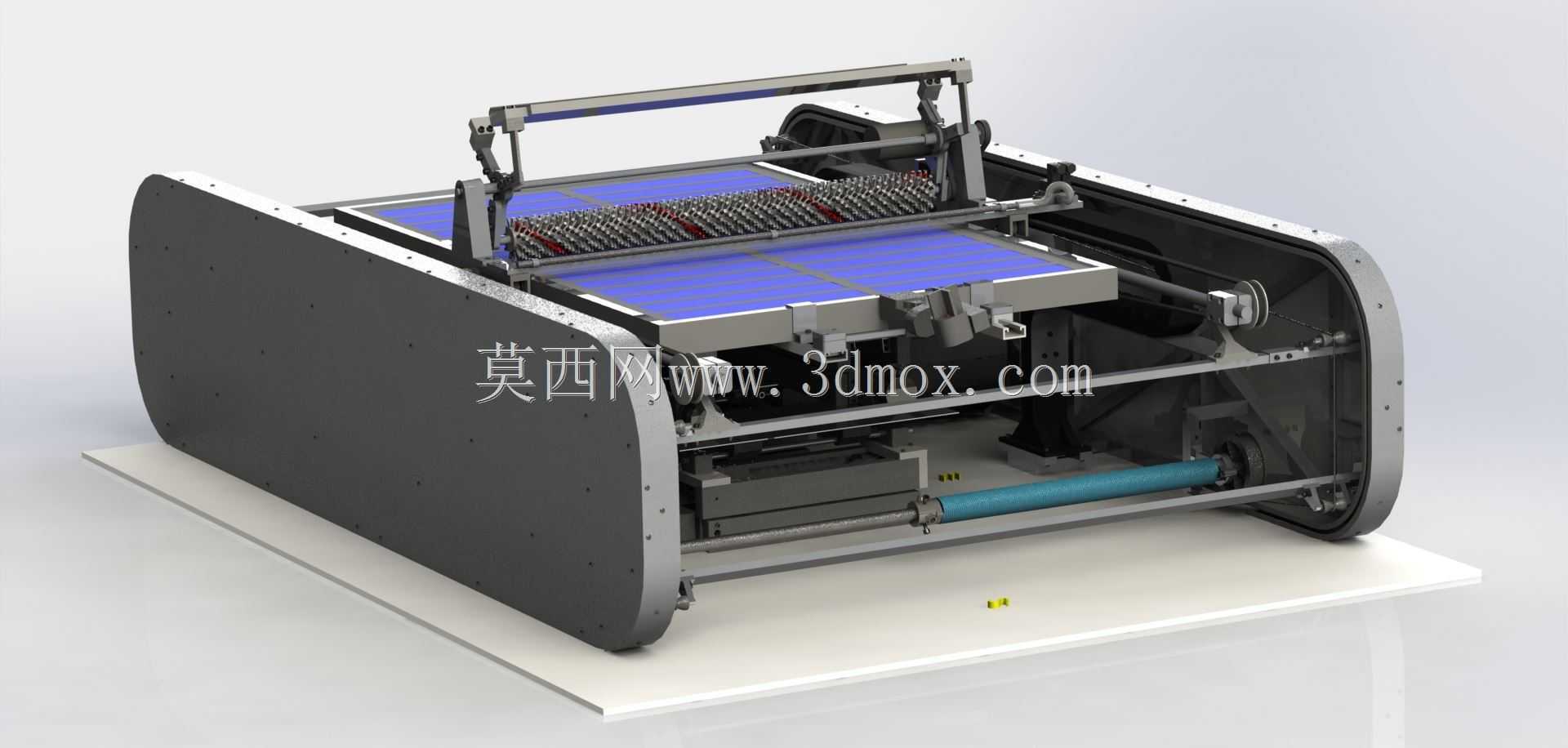

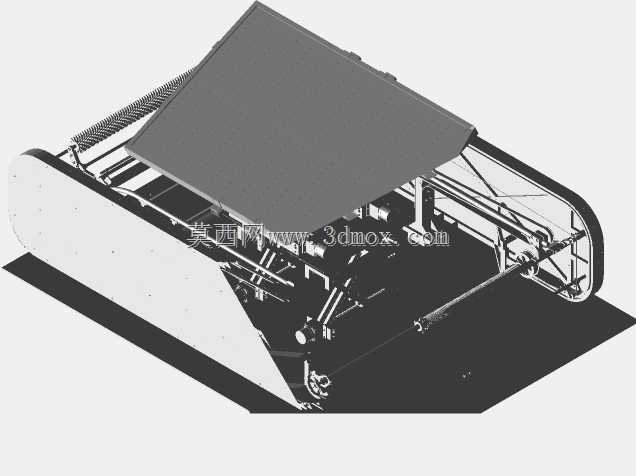

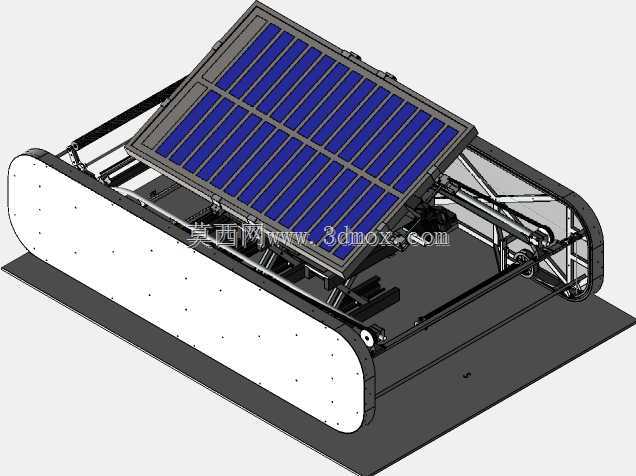

　　在功能特性层面，板面下方的连杆调节机构是整套结构的核心，这套多连杆支撑结构可以带动光伏板完成双维度的角度调整，能够根据太阳方位实时调整板面的朝向与倾角，保证光伏电池板始终处于最佳受光角度，相比固定倾角的同规格光伏板，日均发电效率能得到明显提升。调节机构的铰接点全部采用自润滑轴套配合不锈钢销轴，在户外多尘、温差变化大的环境下，不会出现卡滞、锈蚀的问题，不需要频繁加注润滑脂就能长期稳定运行，降低了户外运维的工作量。

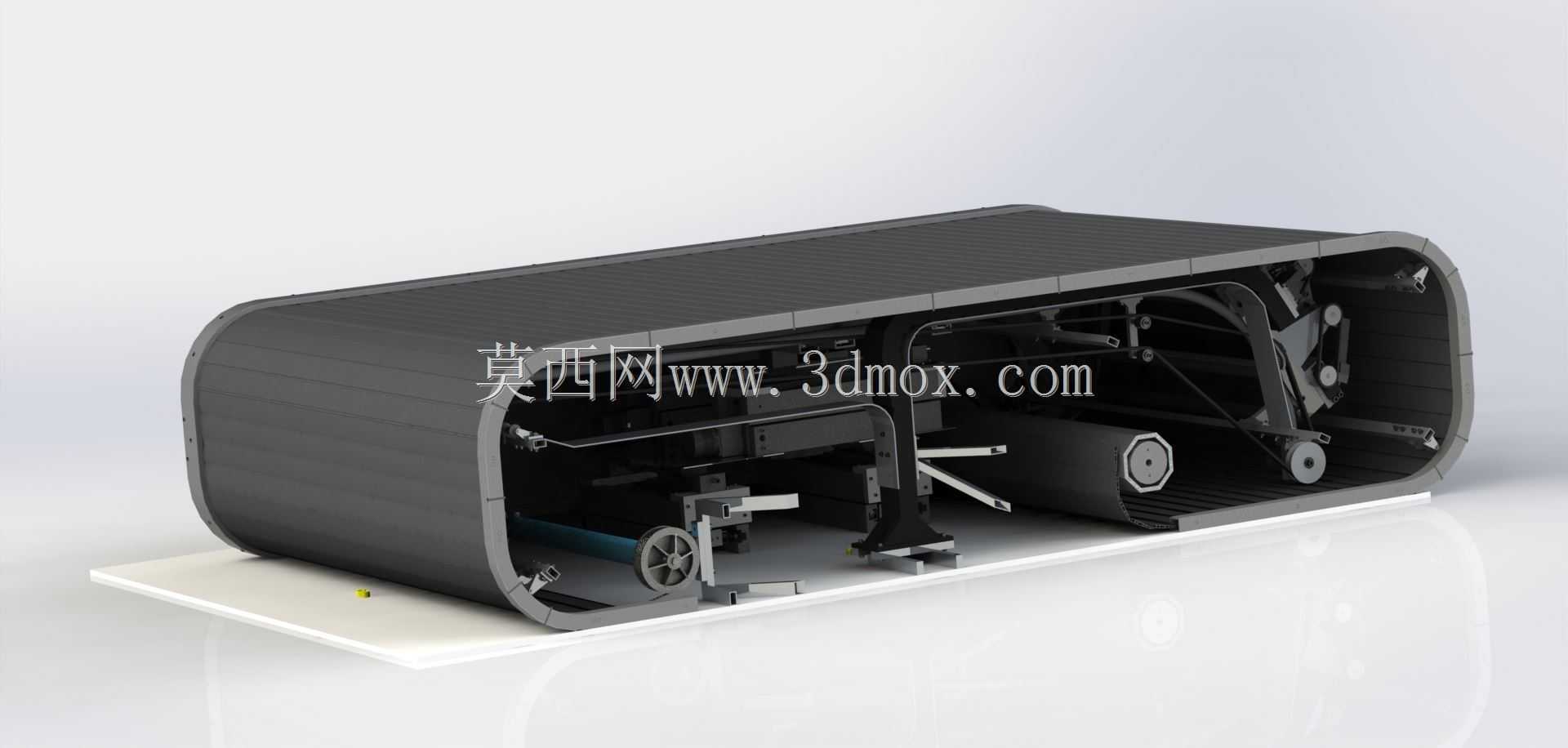

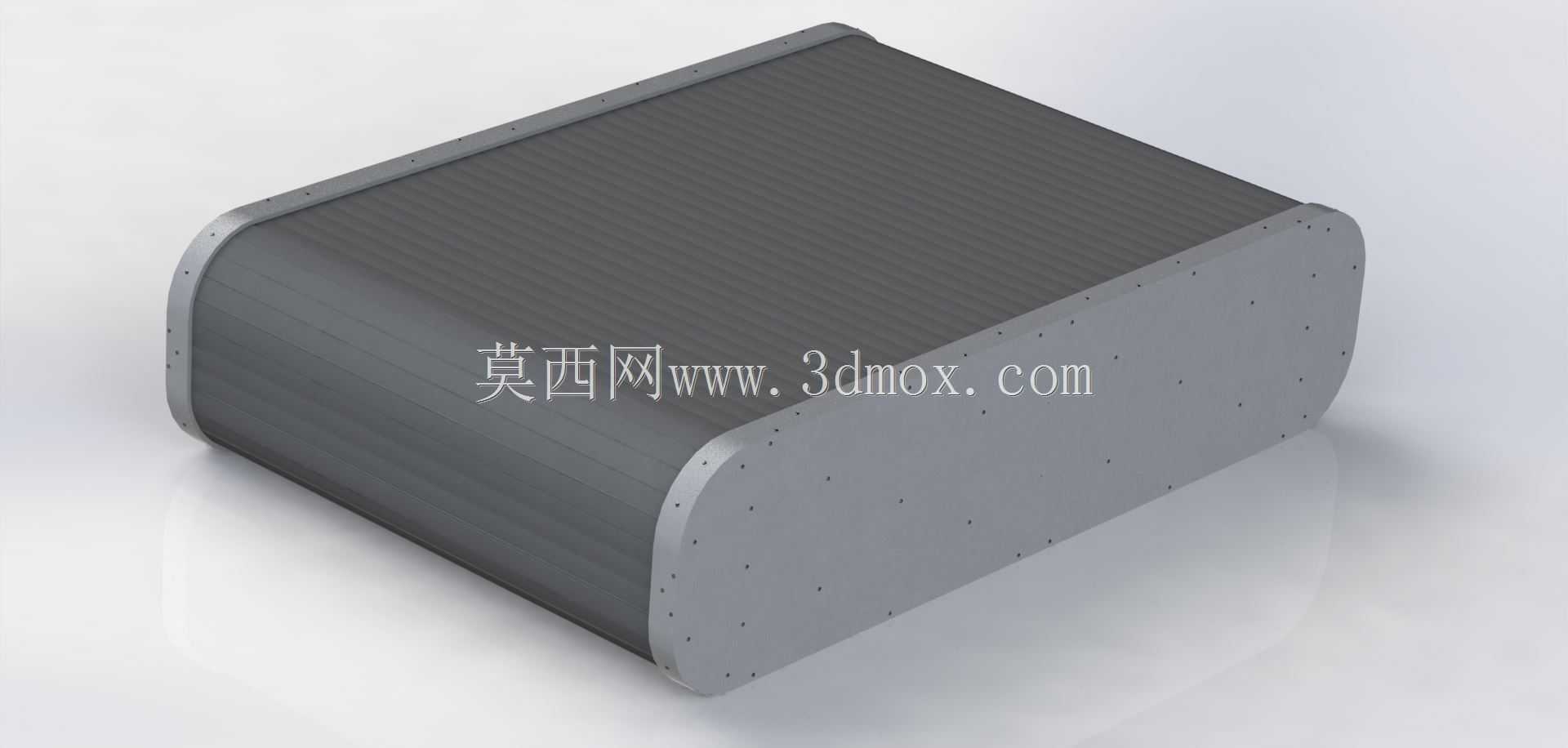

　　防护结构的设计充分考虑了户外恶劣工况的应对需求，底座两侧的弧形护板采用一体化拉伸成型，既可以作为调节机构的外侧防护，避免风沙、雨水直接侵入连杆铰接部位，同时也作为整套装置的结构加强筋，提升底座的抗扭刚度，在大风天气下不会出现结构共振变形。当遇到极端大风、冰雹等恶劣天气时，调节机构可以带动光伏板翻转至水平收纳状态，让板面贴合底座上方的防护区域，大幅降低风阻与受冲击面积，避免光伏板被外力损坏，这一设计解决了常规户外光伏板在极端天气下易破损的问题。

　　从设计思路上看，整套结构没有采用复杂的外购追踪回转支撑，而是通过平面连杆机构实现角度调节，所有结构件都可以采用常规钣金切割、折弯工艺加工，零部件的通用化率很高，不需要开模定制特殊构件，生产制造成本可控，后期维护更换配件也很方便。光伏板的安装框架采用标准型材拼接，适配常规尺寸的晶硅光伏组件，不需要定制特殊规格的光伏板，用户可以根据自身发电需求选择对应功率的标准组件直接安装，降低了整套设备的配套成本。

　　布线结构的设计也充分考虑了户外使用的需求，所有线缆都从底座内部的走线槽排布，调节机构的活动部位预留了足够的线缆弯曲余量，角度调整过程中不会出现线缆拉扯、磨损的问题，线缆出口处都设置了防水格兰头，避免雨水顺着线缆流入设备内部造成电路故障。整套装置的结构重心经过优化，当光伏板调整到最大倾角时，整体重心依然落在底座安装边界的范围内，不会出现重心偏移导致的倾覆风险，不需要额外加装配重块就能满足抗风等级要求。

　　在实际应用场景中，这套装置既可以作为独立的离网供电单元，为野外监测设备、偏远地区通讯站点、户外公共照明设施提供稳定的电力供应，也可以多套组合排布构成小型分布式光伏电站，相比传统固定光伏支架，对场地的朝向要求更低，即使在安装场地朝向不理想的情况下，也能通过角度调节保证发电效率。结构的外露金属件全部做了户外防腐喷涂处理，能够适应高湿、高盐雾的沿海或者高海拔户外环境，长期使用不会出现涂层脱落、构件锈蚀的问题，整套结构的设计寿命可以匹配光伏组件25年的使用周期，不需要中途更换结构支撑部件。
