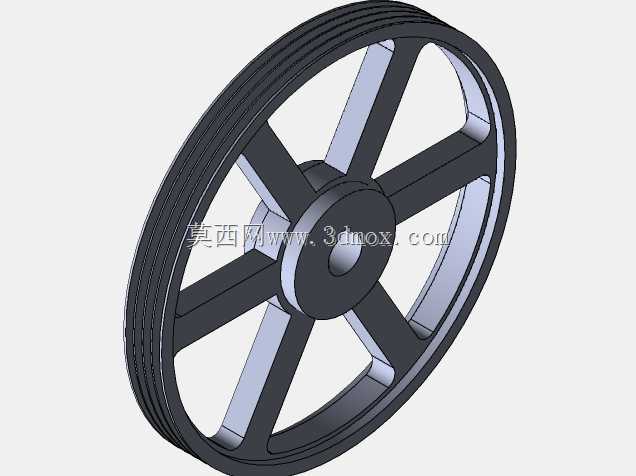

多槽辐条式传动滑轮结构设计

这款多槽辐条式滑轮是机械传动与轻载起重场景中常用的导向、传力部件，广泛适配于小型起重设备、生产线物料输送机构、农用机械张紧结构、健身器材阻力传动系统等场景，核心作用是通过轮槽与柔性传动件的配合，改变力的传递方向、调节传动带张紧度，或是承载绳索类部件的滑动载荷，降低传动过程中的摩擦损耗。从功能特性来看，轮缘部分设计有多道平行环形槽，可同时适配多根三角带、圆带或是钢丝绳的传动需求，单轮即可实现多路动力的同步传递，也能根据传动载荷需求选择对应槽位匹配不同规格的传动件，轮槽的弧度经过适配性设计，能与传动件表面充分贴合，避免传动过程中出现打滑、跳带的问题，同时减少传动件的局部磨损，延长整套传动结构的使用寿命。整体结构采用六辐条对称设计思路，在保证轮体整体结构强度、抗形变能力的前提下，尽可能削减了轮体的自重，降低传动过程中的转动惯量，让动力传递过程更平顺，也减少了支撑轴的承载负荷；中心轮毂部分做了加厚处理，预留了标准孔径的安装轴孔，可直接与对应直径的固定转轴配合，轮毂与辐条、轮缘的衔接处都做了圆弧过渡处理，避免应力集中导致的结构开裂，能承受长期交变载荷下的使用需求。在安装边界方面，这款滑轮的径向尺寸适配中小载荷的传动空间，轴向宽度与多槽结构对应，安装时需要保证轮体端面与传动件的走向完全垂直，避免传动件偏磨，中心轴孔与转轴的配合公差控制在合理区间，既保证转动过程无明显旷量，也不会出现卡滞问题，轮体与周边安装结构需要预留足够的转动间隙，避免运行过程中出现剐蹭干涉。这类辐条式滑轮相比实心轮结构，自重更轻、散热性更好，长期连续运行时轮体不会因为摩擦积热出现结构形变，非常适合对部件重量有要求、需要长期连续运转的传动场景，整体结构简洁可靠，加工难度低，维护时仅需定期对中心转轴位置补充润滑即可，不需要复杂的养护操作。
