带底架支撑的长条形腹式储水钢架

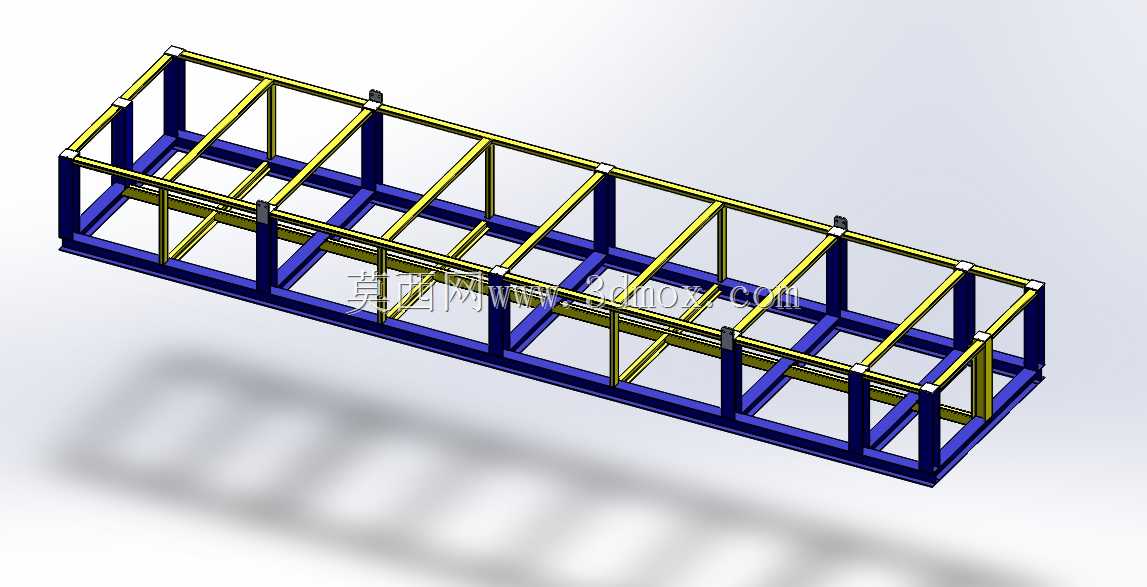

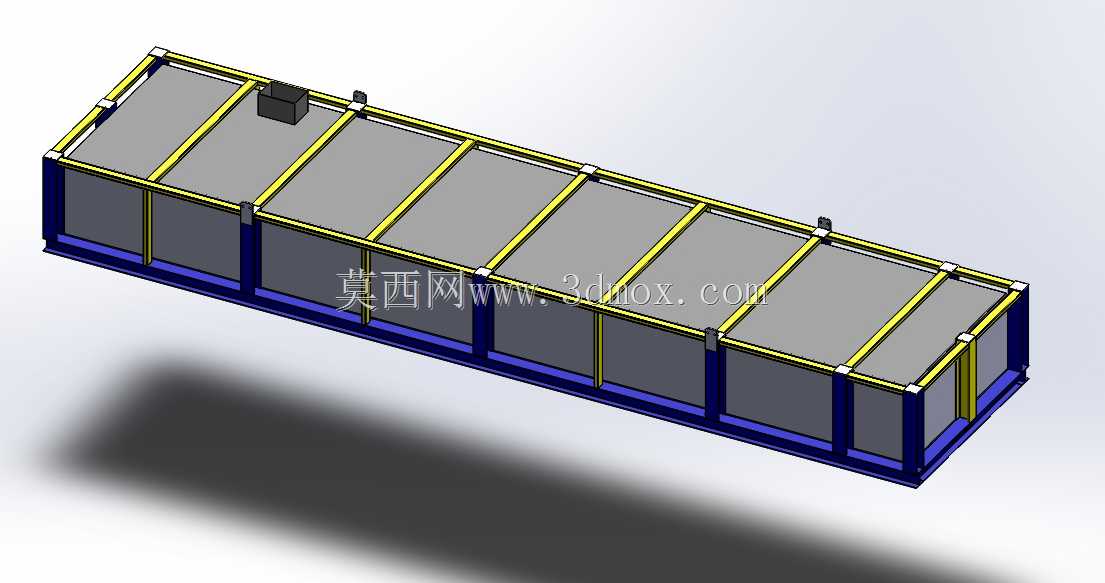

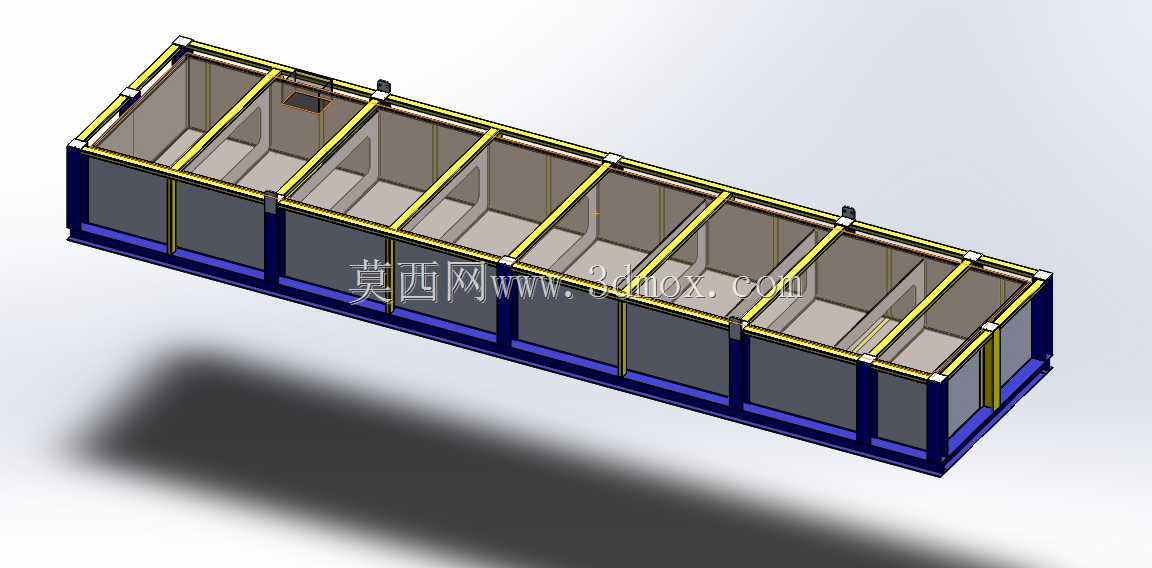

这款带底架的腹式水箱支撑结构，主要面向工业厂区循环供水、工程车辆配套储水、大型设备冷却系统补液等场景设计，也可适配中小型污水处理环节的暂存储水单元、农业灌溉区域的中转储水工位，解决了传统落地式水箱直接放置易受地面潮气侵蚀、底部受力不均易变形渗漏的痛点。结构整体采用长条形框架式设计，底架部分以矩形型钢作为主承力梁，沿长度方向等距排布横向支撑肋，纵向设置多道贯通式连接梁，形成网格状承托面，能够均匀分散满载水体的竖向载荷，避免水箱底板局部应力集中出现开裂。竖向支撑立柱沿底架四周均匀布置，每根立柱与底架横梁的连接节点都做了加强处理，既可以对水箱侧壁形成侧向限位，防止水体晃动时箱体出现偏移，也能为后续加装外部防护面板、管路固定卡扣预留安装点位。设计阶段充分考虑了安装边界适配性，整体框架的宽度尺寸适配常规标准运输车辆的货厢宽度，长度方向可根据实际储水量需求做模块化拼接调整，底架底部预留了叉车作业的叉取空间，也可根据现场安装条件加装脚轮或者固定地脚，满足移动转运或者固定安装的不同需求。框架的腹式结构设计在保证整体结构强度的前提下，尽可能减少了型钢的用量，降低整体自重，同时镂空的结构便于后期对水箱本体进行检修维护，无需拆除整体框架即可观察水箱侧壁的密封状态、对接管路的连接情况。整个支撑框架的受力路径经过反复校核，满载状态下底架的最大挠度控制在安全阈值内，竖向立柱的抗侧移能力能够承受水体满载晃动时的侧向冲击力，适配不同容量的长方形储水箱安装使用，无需额外定制专用支撑结构，大幅降低现场安装的施工成本与周期。
