电力穿板连接用套管绝缘子结构设计

这款套管绝缘子主要应用于电力输配、电气控制柜、高压试验设备、新能源储能模组等场景中，承担带电导体穿过设备金属壳体、安装面板时的绝缘隔离与机械固定作用，是电气系统中保障带电部件与接地壳体之间绝缘性能、同时提供可靠安装支撑的关键基础构件。在实际使用场景中，当带电导体需要穿越金属机柜壁、设备隔板时，若直接接触金属面板会引发接地短路、漏电爬电等安全隐患，该构件可填充在导体与安装孔之间，既阻断电流向金属壳体传导的路径，又能对穿板导体形成径向与轴向的定位支撑，避免导体受外力晃动、拉扯时出现位移偏移，保障电气连接的稳定性。

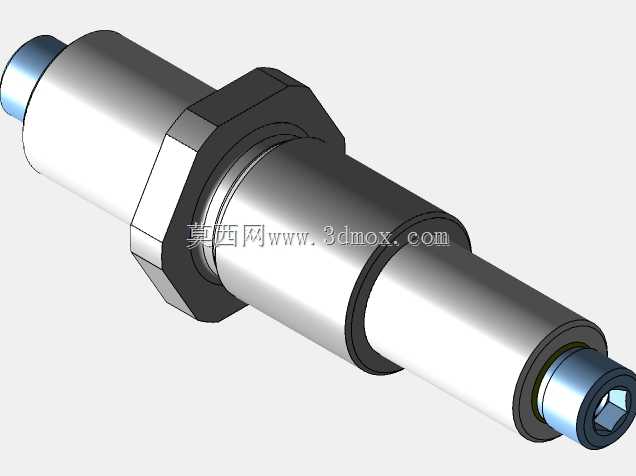

从功能特性来看，该绝缘子采用同轴阶梯轴式结构设计，中部设置外六角限位凸台，安装时凸台可卡接在面板外侧，与两端的密封挡圈配合，实现轴向的安装限位，无需额外设计定位结构即可快速完成穿板装配，六角结构也方便使用标准扳手进行拧紧操作，适配常规安装工具的使用习惯。构件两端的光滑轴段可与安装孔形成间隙配合，表面设置的环形凹槽可嵌入密封圈，实现安装位置的防尘、防水密封，适配户外柜体、潮湿工况下的使用需求，端部的内六角孔可配合紧固件完成端部锁紧，防止长期使用过程中出现松脱移位。

设计过程中重点考量了爬电距离与绝缘强度的匹配，整体轴段长度根据常规柜体面板厚度、绝缘耐压要求做了适配，中部六角凸台的外径大于两端轴径，可有效增加导体与金属面板之间的沿面爬电距离，降低高压工况下的沿面放电风险。外形尺寸方面，整体为细长同轴结构，两端轴径适配常见的穿板安装开孔尺寸，中部六角对边尺寸符合标准紧固件的尺寸规范，安装时仅需在面板上开设对应直径的通孔，将绝缘子从一侧穿入后，在另一侧配合锁紧件即可完成固定，不需要复杂的安装工装，安装边界预留空间仅需满足扳手操作的最小空间即可，适配紧凑化的电气柜内部布局。构件的金属嵌件部分可保障与导体连接的结构强度，外部绝缘层采用均匀包覆设计，壁厚保持一致，避免局部壁厚过薄导致绝缘击穿，整体结构兼顾了绝缘性能、机械强度与安装便捷性，可满足多数低压、中压电气设备的穿板绝缘固定需求。
