机床工装用扁平式压紧夹钳结构

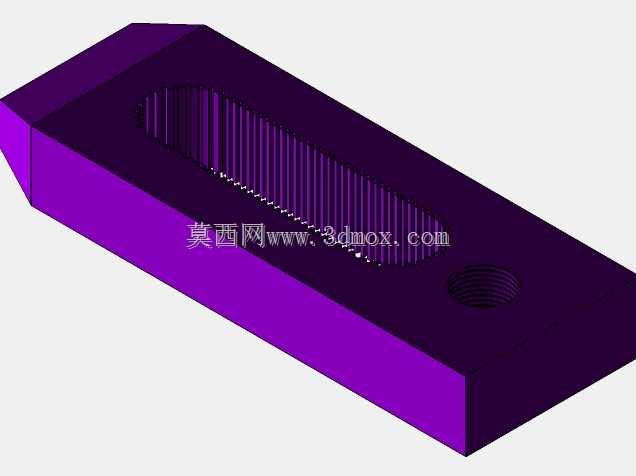

这款扁平夹紧带属于机加工工装领域常用的压紧类夹钳构件，主要应用在普通铣床、数控加工中心、磨床等设备的工件装夹环节，也可适配工装平台、组合夹具的模块化装夹场景，用来对厚度较薄、装夹空间受限的扁平类工件提供稳定的侧向或顶面压紧力，避免工件在切削、磨削加工过程中出现位移、振颤问题，保障加工精度与加工过程的安全性。从实际使用场景来看，这类夹钳尤其适合装夹空间局促、无法使用常规高度压板的加工工况，比如多工位密集排布的小件加工、薄壁零件的低应力装夹、工装台T型槽间距较窄的安装场景，能够在极小的安装空间内提供可靠的夹紧力，不会因为构件本身高度过高干涉刀具走刀路径，也不会对工件表面造成过大的局部压痕。在功能特性上，该构件主体采用长条形扁平块状结构，整体厚度控制在较低区间，主体一侧做了斜角切边处理，能够避让相邻工装或工件的突出结构，减少安装时的空间干涉；构件中部开设长条形内齿槽结构，槽内均匀排布的齿形结构可以和配套的压紧齿块啮合，实现夹紧行程内的无级位置调节，适配不同宽度尺寸的工件装夹需求，齿形啮合的结构也能在夹紧状态下提供足够的防滑阻力，避免夹紧后出现滑移松脱；构件端部设置标准内螺纹孔，用来连接压紧螺栓或调节螺杆，通过螺栓的旋进旋出控制夹紧力的大小，螺纹孔的位置经过受力校核，能够保证夹紧力的传递方向与工件受压面垂直，减少夹紧过程中的分力损耗，让压紧力更集中地作用在工件装夹面上。从设计思路来看，这款夹钳在结构设计时优先考虑了装夹空间的适配性，摒弃了传统压板的凸起式结构，整体采用扁平化布局，所有功能结构都集成在块状主体内部，没有多余的外凸结构，最大化压缩了构件本身的占用空间；齿槽的长度经过合理规划，覆盖了常用的工件装夹尺寸范围，既保证了足够的调节行程，也不会因为槽体过长削弱主体的结构强度；主体的边角都做了小倒角处理，既避免安装使用过程中锐边划伤操作人员，也能减少热处理环节的应力集中问题，提升构件的整体使用寿命。在外形尺寸与安装边界上，该夹钳整体为长方体构型，长度方向适配常规T型槽的间距范围，宽度尺寸控制在窄槽安装的允许范围内，厚度尺寸匹配低空间装夹的高度要求，安装时仅需将主体放置在工装台的对应安装位，通过端部螺纹孔连接调节件，中部齿槽配合啮合件即可完成安装，不需要额外的复杂连接结构，安装拆卸都十分便捷，能够快速适配不同的装夹需求，在小批量多品种的机加工场景下能够大幅缩短工装调整的辅助时间，提升加工效率。
