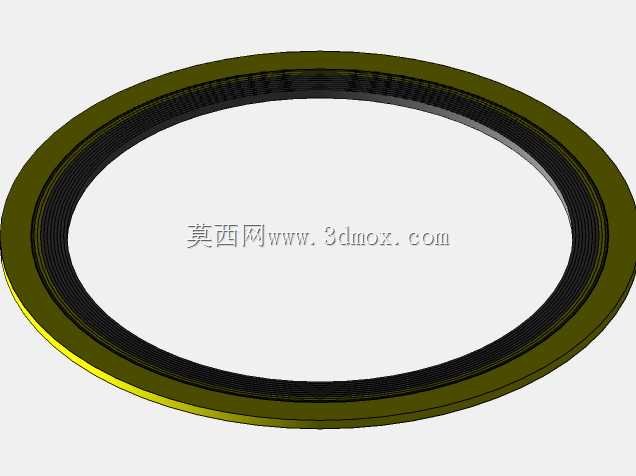

150lb级金属缠绕密封垫片结构设计

在石油化工、电力输送、市政给排水、暖通空调等工业管路系统中，法兰连接是管路拼接、设备对接最常用的可拆卸连接形式，而密封垫片作为法兰连接副的核心功能元件，直接决定了整个管路系统的密封可靠性，一旦垫片选型或设计失当，极易引发介质跑冒滴漏问题，轻则造成物料损耗、现场环境污染，重则引发易燃易爆介质泄漏、高压介质喷溅等重大安全事故。150lb磅级的缠绕垫片是美标法兰体系中应用最广泛的低压级密封元件，适配Class150压力等级的突面、凹凸面法兰连接场景，可覆盖水、蒸汽、油品、弱腐蚀性化工介质等多种常见输送介质的密封需求，广泛应用于泵房管路对接、换热设备进出口连接、阀门两端法兰装配、塔器接管密封等现场工况。这款缠绕垫片采用金属带与非金属填充带交替缠绕叠压的成型结构，金属带选用弹性与耐温性能均衡的合金材质，缠绕过程中预压出均匀的V型波纹结构，让垫片在受到法兰螺栓的压紧力时，能通过波纹结构的微量弹性变形，充分填充法兰密封面的微观凹凸不平缺陷，即使法兰在温度波动、压力冲击下出现微小的密封面分离，也能依靠金属带的回弹性持续维持密封比压，避免密封失效。非金属填充带根据适配介质的不同可选用柔性石墨、聚四氟乙烯、无石棉橡胶等材质，分别适配高温蒸汽、强腐蚀介质、常规给排水等不同场景，填充带被金属带层层包裹约束，不会在长期受压过程中出现挤出现象，大幅提升垫片的长期使用寿命。垫片的内外环采用精准冲压成型的金属环结构，内环设置在垫片内径侧，既可以避免管路内介质直接冲刷缠绕密封主体，减少介质对密封层的冲蚀磨损，也能填充法兰内径处的空隙，减少管路内部的流体湍流扰动，降低管路压损；外环设置在垫片外径侧，作为安装定位基准，安装时可直接卡入法兰螺栓孔围成的定位区间内，避免垫片安装偏心，同时外环能限制垫片的过度压缩，防止螺栓压紧力过大导致缠绕结构被压溃失效。设计过程中严格遵循美标法兰的尺寸边界要求，垫片的内外径尺寸与Class150法兰的密封面尺寸完全匹配，厚度控制在常规法兰密封槽的适配范围内，安装时无需额外加工法兰面，只需将垫片对齐放置在两片法兰的密封面中间，按照对角顺序分次拧紧法兰螺栓，将垫片压缩至设计压缩量即可形成可靠密封。这款垫片兼顾了金属材料的高强度、回弹性与非金属材料的优异密封性能，相比传统的纯橡胶垫片、石棉纸板垫片，具备更宽的耐温耐压范围，更低的预紧比压要求，即使在法兰密封面加工精度一般、现场安装条件有限的场景下，也能实现稳定可靠的静密封效果，有效降低管路系统的后期运维成本，减少密封失效带来的非计划停机风险。
