M50规格电缆密封锁紧接头结构设计

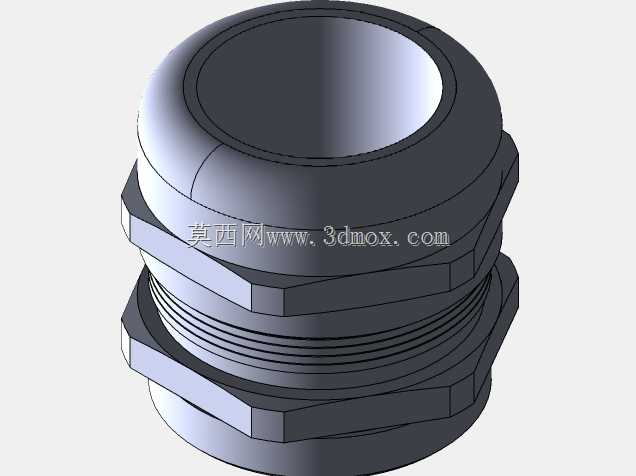

这款M50规格的电缆密封套，主要应用在各类电气控制柜、户外机电设备、通讯基站箱体、工业自动化设备的线缆穿接部位，是线缆进出设备壳体时实现密封、固定、防护的核心配套五金件。在实际工业场景中，设备的线缆穿接位置往往是防护薄弱点，粉尘、水汽、油污如果顺着线缆与壳体的间隙进入设备内部，极易造成电路短路、元器件腐蚀、接触不良等故障，严重时甚至会引发设备停机、生产安全事故，这款密封套正是为解决这类穿线防护问题设计的。从功能特性来看，该密封套采用分体式组合结构，主体包含带外螺纹的穿线基座、中部六角锁紧拧动段、顶部弹性密封压圈以及配套锁紧螺母，使用时线缆从密封套中心通孔穿过，将基座穿入设备壳体预先开好的对应安装孔，在壳体内侧拧上配套锁紧螺母完成基座固定，随后拧紧顶部的锁紧结构，会挤压内部的弹性密封胶圈，让胶圈产生均匀的径向形变，一方面紧紧包裹住穿过的线缆外护套，填充线缆与基座之间的所有间隙，实现IP65以上等级的防尘防水密封效果，另一方面胶圈的抱紧力可以牢牢固定线缆，避免线缆受外力拉扯、晃动时出现移位、接线端松脱的问题。在设计思路上，这款密封套充分考虑了现场安装的便捷性与长期使用的可靠性，主体的上下两处六角结构完全适配标准扳手的拧动尺寸，安装时无需特制工具，使用常规活动扳手或者开口扳手即可完成紧固操作，不会出现拧动时打滑、受力不均的问题；中部的外螺纹采用标准公制细牙螺纹，螺距均匀、牙型规整，和配套螺母啮合时配合顺畅，锁紧后不会出现松脱、滑牙的情况；内部的密封胶圈预留了合理的压缩量区间，既不会因为压缩量不足导致密封失效、抱紧力不够，也不会因为压缩量过大造成胶圈过度形变开裂、夹伤线缆外护套。从安装边界与尺寸适配来看，这款密封套适配M50规格的安装开孔，适合穿接外径在对应密封区间内的多芯电力电缆、控制电缆、通讯线缆，整体外形的最大外径、六角对边尺寸、螺纹长度都经过精准核算，安装后不会和壳体周边的其他元器件、结构件产生干涉，不管是薄钢板材质的电气柜壳体，还是塑料材质的设备外壳、铸铝材质的接线盒，都可以通过调整锁紧的贴合度实现稳固安装。在户外使用场景下，密封套的主体结构采用耐候性工程塑料材质，抗紫外线、耐高低温、耐常见工业油污腐蚀，长期暴露在户外环境下也不会出现材质脆化、密封性能衰减的问题；在有电磁屏蔽需求的场景中，也可以通过更换内部导电密封件实现线缆屏蔽层的接地导通，满足不同行业的使用需求。
