L型带圆弧槽机械连接定位零件结构设计

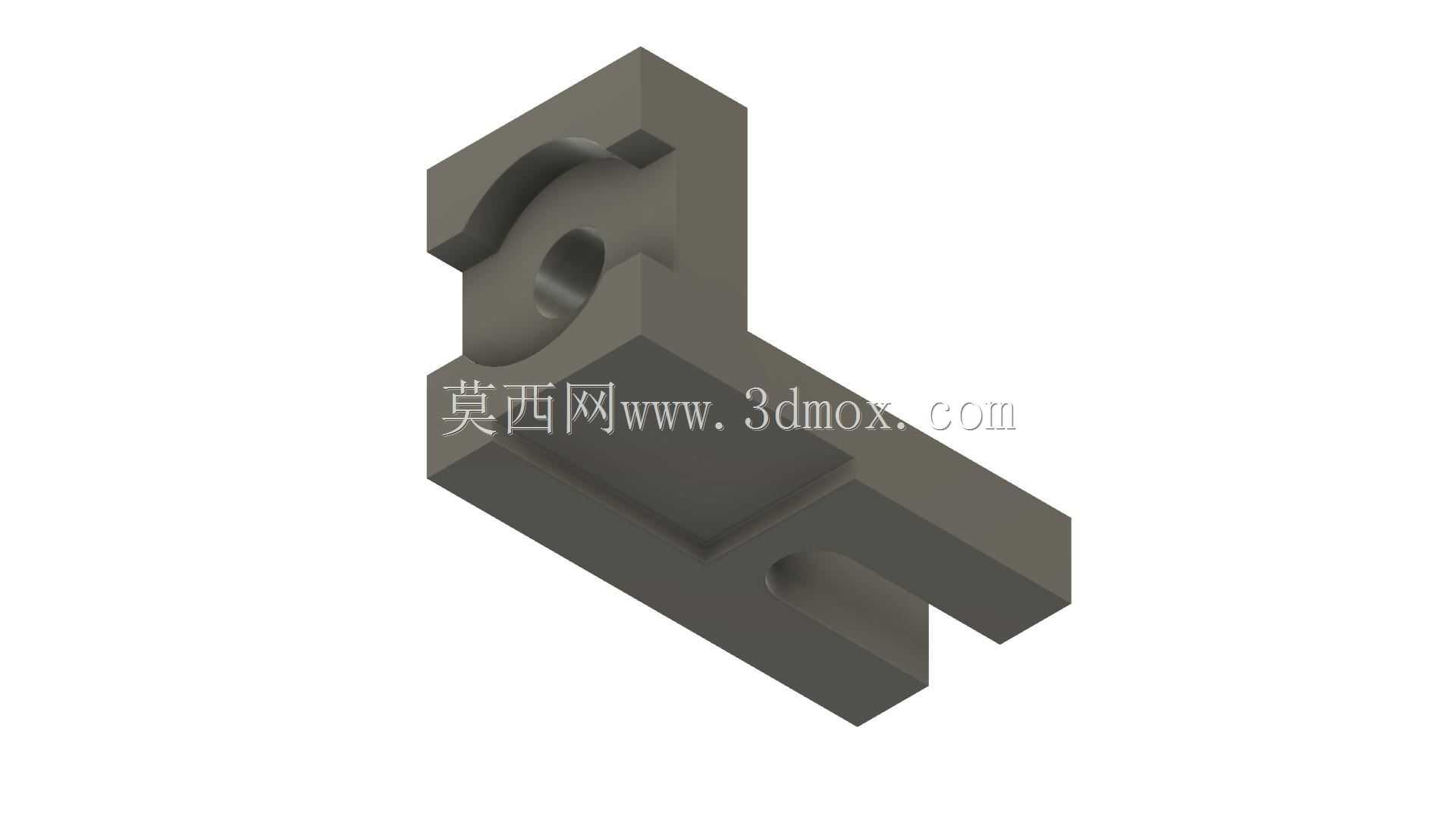

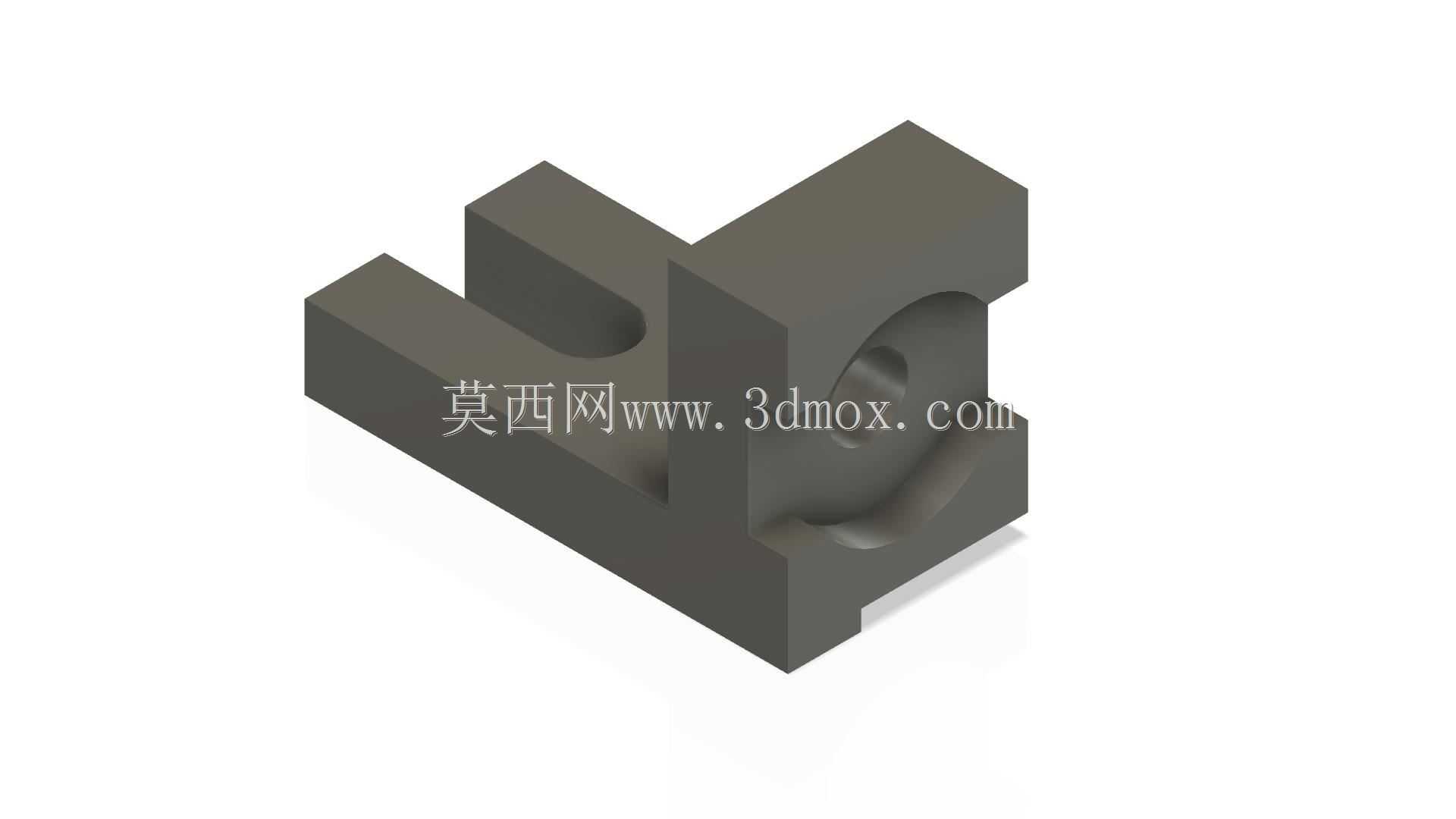

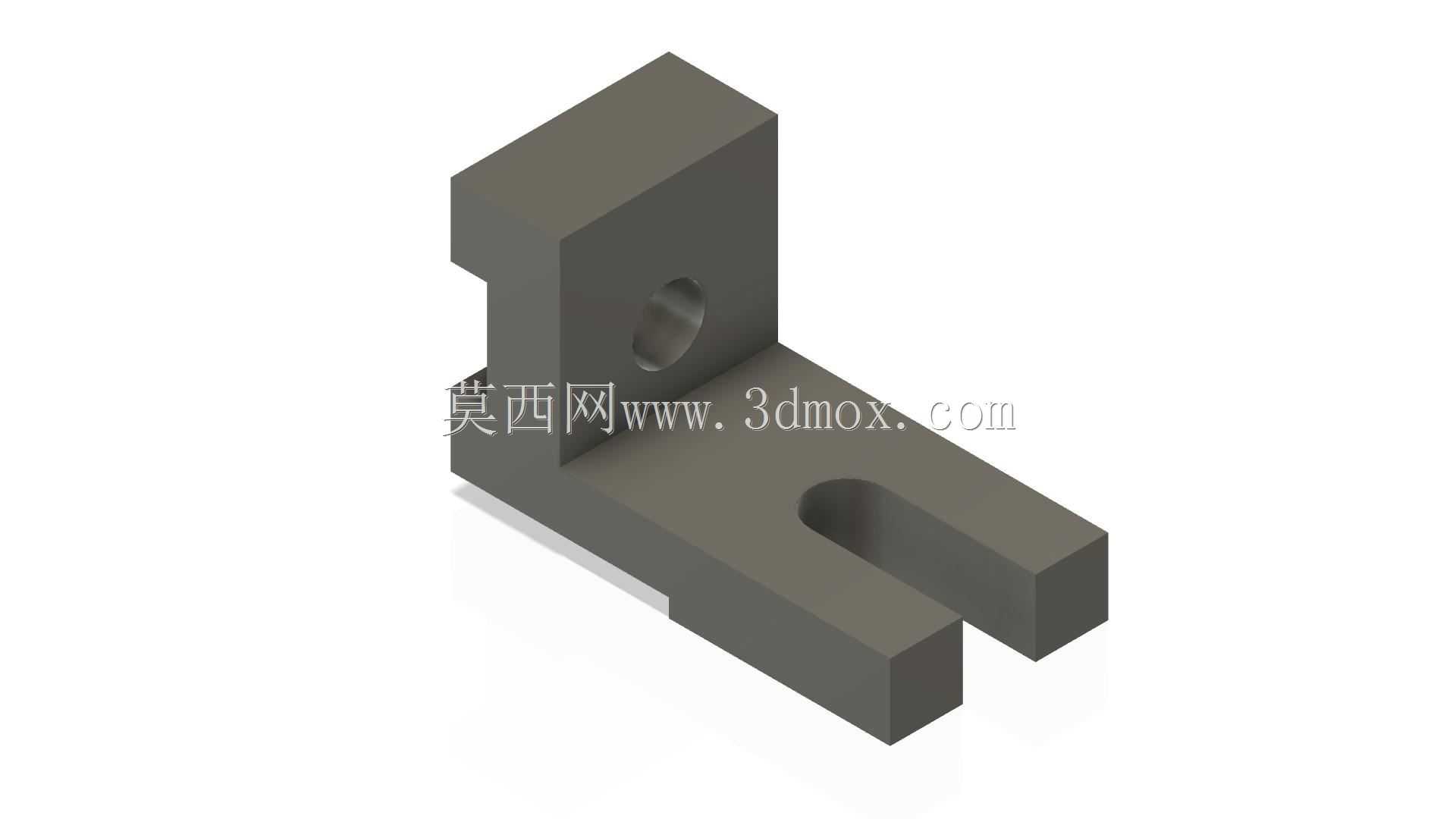

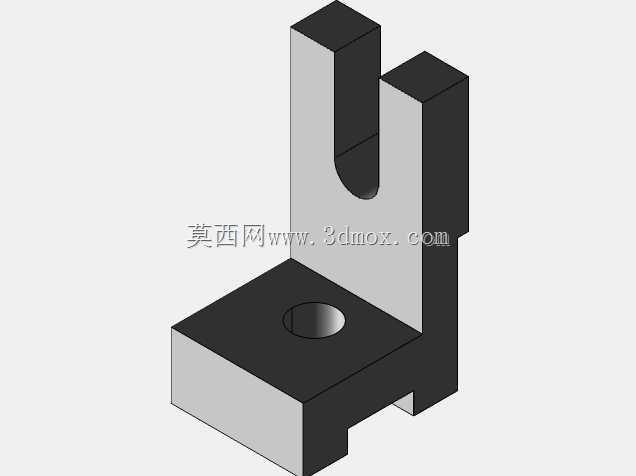

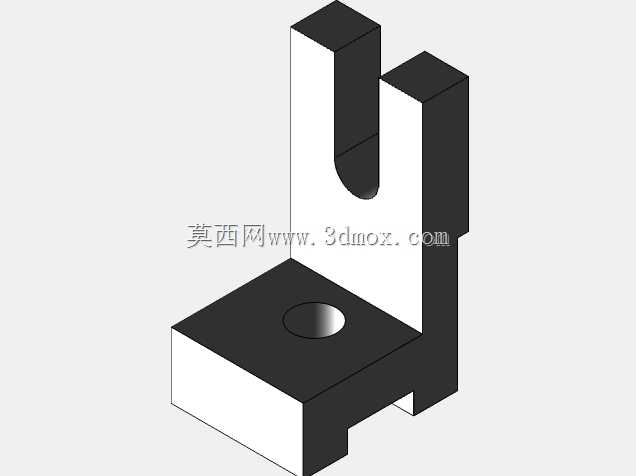

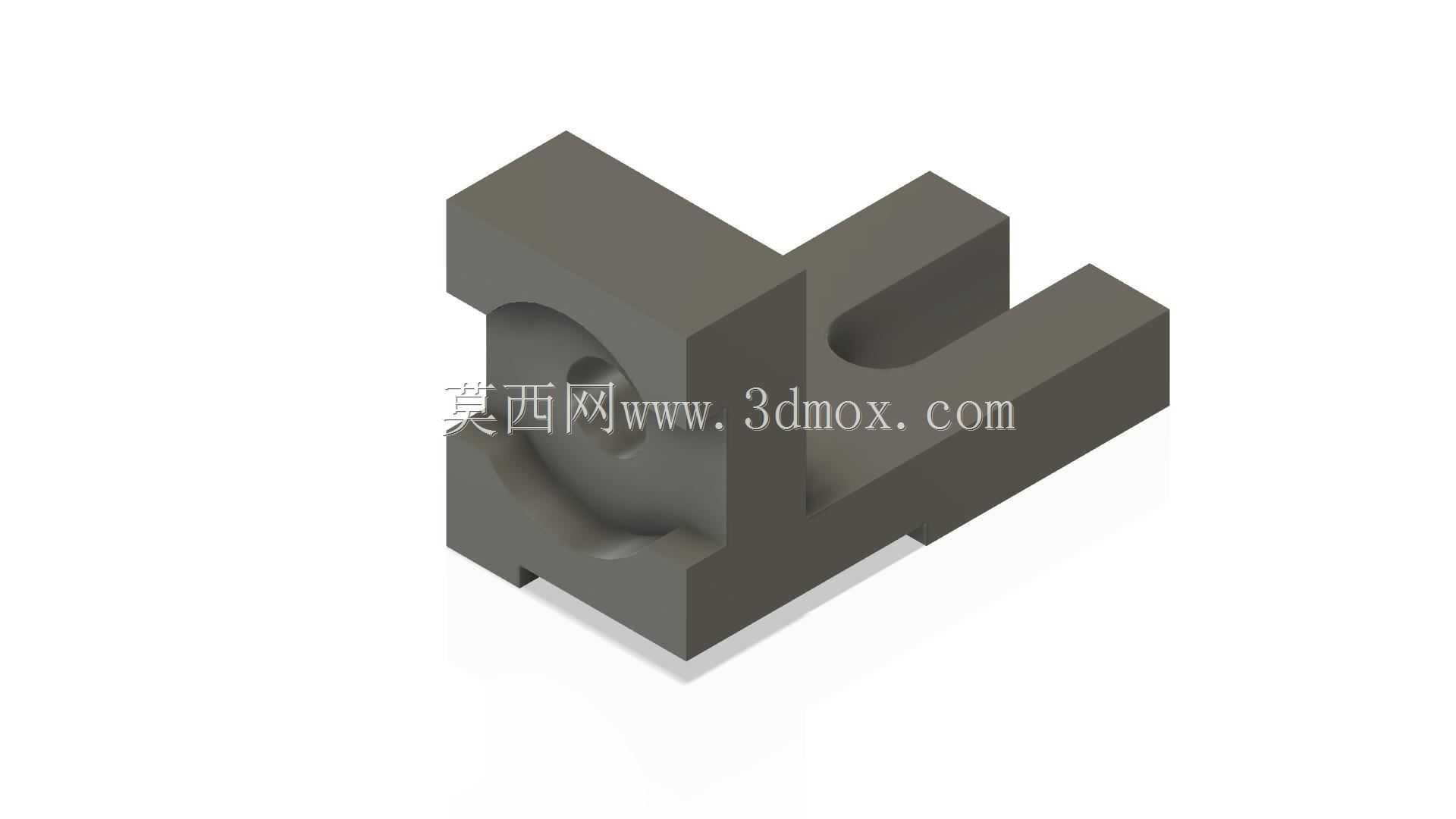

该零件属于机械装配体系中常用的L型连接定位类构件，主要应用于各类工业设备的机架拼接、工装夹具的工位固定、自动化生产线的模组安装等场景，承担着相邻部件之间的位置校准、载荷传递以及辅助限位的核心作用，是小型装配单元中保障组件相对位置精度的基础结构件。从实际使用场景来看，这类零件常被布置在设备框架的转角衔接位置，或是直线运动模组的端部止挡区域，既可以通过自身的L型直角结构为相邻两个垂直布置的构件提供安装基准面，也能借助本体上的圆弧槽与开口槽结构，实现装配过程中的位置微调，抵消部分加工误差带来的装配干涉问题，降低现场装配的修配工作量。在功能特性设计上，零件主体采用直角块状结构，两个垂直延伸的臂段分别设置安装贴合面，其中一侧臂段加工有内凹的圆弧型腔，该型腔可与配套的圆柱类定位件形成嵌合配合，提升连接状态下的抗扭转能力，避免部件受侧向载荷时出现相对转动；另一侧臂段开设的U型开口槽，可兼容螺栓穿过的同时，允许零件在安装时沿槽体方向进行小范围的位置调整，适配不同安装孔位的偏差补偿需求。设计过程中优先考虑了零件的受力合理性，所有棱边均设置了微小的工艺倒角，既避免机加工后产生的锐边划伤装配人员，也能减少应力集中现象，提升零件长期受交变载荷时的结构强度；圆弧型腔的内壁与外侧面保持均匀的壁厚，避免加工过程中因壁厚不均出现的变形问题，保障零件成型后的尺寸精度。从安装边界来看，零件整体为对称度较低的L型块状结构，两个垂直臂的长度比例约为3:2，安装时需保证直角基准面与被连接件的贴合间隙不超过0.02mm，圆弧型腔的中心与配套圆柱件的同轴度公差控制在0.03mm以内，开口槽的宽度适配常用的M6-M8规格连接螺栓，安装后零件突出被连接面的高度不超过臂段的厚度尺寸，不会对周边其他运动部件造成运动干涉，可直接集成到各类小型机械设备的装配结构中，无需额外进行二次加工即可满足常规的连接定位需求。
