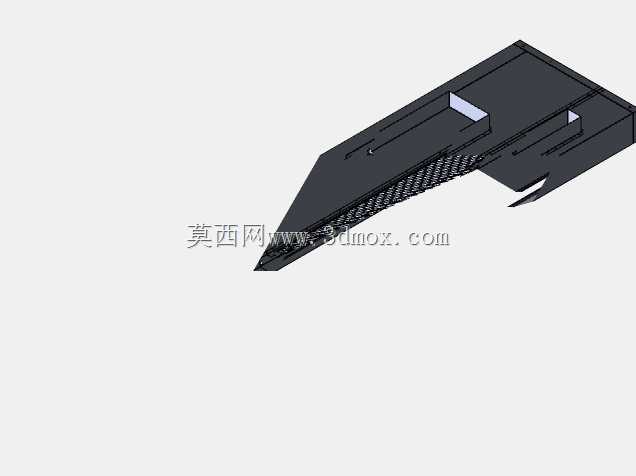

餐厅商用斜吸式油烟排气罩结构设计

这款斜吸式油烟排气罩主要面向大型商用餐厅的后厨作业场景，适配中餐烹饪过程中大量升腾的油烟、蒸汽与烹饪废气收集需求，是商用厨房排烟系统的前端核心集气部件，可直接对接后厨排烟管道，将烹饪区域产生的污染气体统一导流至油烟净化设备，避免油烟在厨房内扩散，保障后厨操作环境的空气质量，减少油污在墙面、设备表面的附着沉积，降低后厨清洁维护的频次与难度。

在功能特性设计上，该排气罩采用斜向导流的集烟面结构，区别于传统平顶式集烟罩，倾斜的集烟面能够顺着油烟升腾的扩散路径形成更大范围的负压捕集区域，针对猛火爆炒类烹饪产生的高速升腾油烟，可有效减少油烟从罩体边缘逃逸的情况；罩体边缘设置有内折的导油槽结构，油烟接触罩体内壁后冷凝形成的油滴会顺着倾斜内壁汇入导油槽，可外接集油容器统一收集废油，避免油滴直接滴落污染灶台与食材；罩体中部设置有格栅式整流结构，能够对吸入的油烟气流进行梳理，降低气流紊流带来的运行噪音，同时阻挡烹饪过程中飞溅的较大颗粒杂物进入排烟管道，降低管道堵塞的风险。

设计思路上，整体采用一体化折弯的钣金成型思路，减少不必要的拼接缝隙，避免缝隙处积留油污形成清洁死角，同时提升罩体整体的结构强度，减少长期使用过程中的形变问题；罩体的安装边界适配常规商用厨房的灶台上方安装空间，可根据灶台的长度进行多段拼接适配，安装时罩体下沿距离灶台台面的高度预留符合商用厨房操作的人体工学范围，既不会遮挡厨师操作视线，也能保证油烟捕集的效率；罩体顶部预留标准的排烟管道对接接口，可直接匹配常规规格的商用排烟风管，无需额外制作转接结构，降低现场安装的施工难度。整体结构兼顾了油烟捕集效率、日常清洁便利性与安装适配性，能够满足大型餐厅后厨高频次、大负荷的烹饪排烟需求。
