带法兰安装座的异形分流风道结构设计

该结构属于工业通风与流体输送系统中的配套导流部件，主要应用在需要对气流进行定向分流、同时要求安装面具备可靠密封性能的设备场景中，常见于小型环境调控设备、工业机柜散热系统、小型气力输送支路以及专用实验装置的气路搭建环节，承担着将上游单一通道的气流平稳导入下游两个独立腔室的核心作用，同时通过一体化的法兰安装结构实现与设备主体面板的快速固定与密封衔接，避免气路连接处出现漏风、压损异常增大的问题。

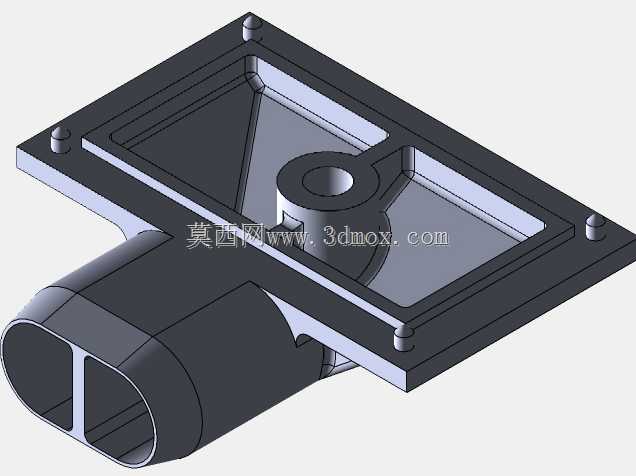

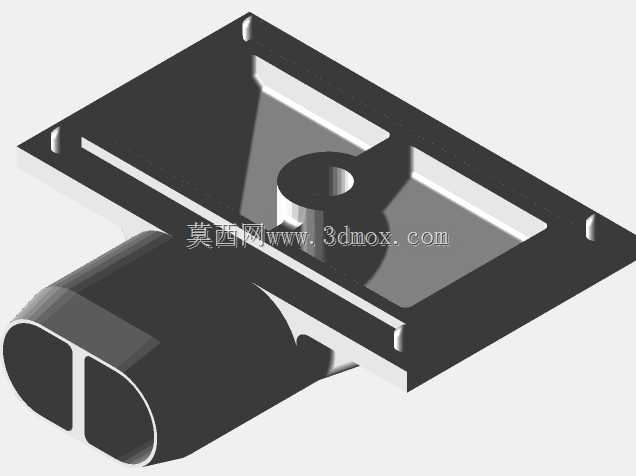

从功能特性来看，该部件采用一体化壳体设计，上游进气端为扁椭圆形双腔通道，内部设置分隔筋将进气通道一分为二，能够将进入的气流均匀拆分至两个独立流道，避免气流在腔体内形成紊流、产生额外的风噪与压损；下游连接端为矩形法兰基座，法兰边缘均匀布置了四个安装凸台，每个凸台预留了紧固件安装孔，能够通过螺栓快速固定在设备的安装面板上，法兰面预留了密封件安装槽位，可配合密封垫实现安装面的气密封堵，防止气流从安装缝隙处泄漏。

设计过程中优先考虑了流道的顺滑过渡，进气端的双腔通道与法兰侧的腔体连接处采用大圆角顺滑衔接，没有突兀的直角转折，能够最大程度降低气流经过时的局部阻力，减少风机的负载损耗；同时壳体采用薄壁结构设计，在保证整体结构强度的前提下尽可能降低部件自重，法兰边缘的安装凸台做了局部加厚处理，避免紧固件锁紧时出现壳体变形、密封失效的问题；腔体内部的中心凸台为预留的传感器安装位，可根据实际使用需求加装风速、风压检测元件，无需额外对壳体进行二次加工，提升了部件的适配性。

从安装边界来看，该部件的法兰基座为规则矩形结构，安装时仅需要在配套面板上开设对应尺寸的矩形过孔，将法兰面贴合在面板外侧，通过四个角位的螺栓即可完成固定，不需要额外设计复杂的安装支架；进气端的扁椭圆形接口可适配对应规格的柔性通风软管，通过喉箍即可完成管路连接，整体安装流程简单，后期维护拆卸也十分便捷，能够适配多种紧凑型气路系统的安装空间要求，在有限的安装尺寸内实现稳定的气流分流与固定密封功能。
