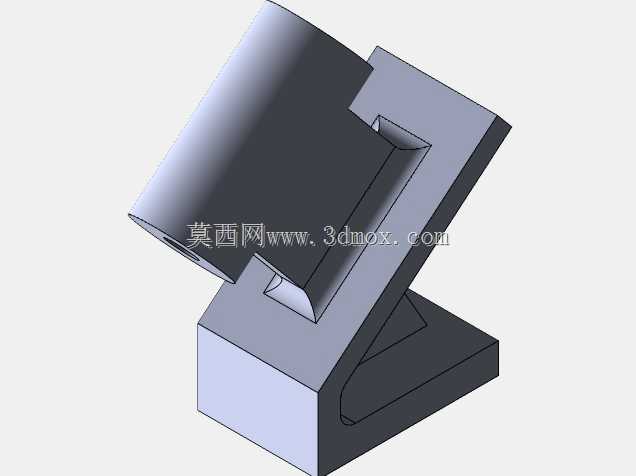

斜置式圆柱安装定位支撑座结构

该支撑构件主要应用于工业生产线上的工件定位装夹场景，常见于小型零部件加工工位、检测工位的工件承托环节，也可作为非标自动化设备中轴类零件的倾斜安装基座使用，能够为需要保持特定倾斜角度的圆柱类工件提供稳定的支撑与定位，避免工件在加工、检测或装配过程中出现角度偏移、位置窜动的问题。从功能特性来看，该构件底部为方正的块状基座，可平稳放置在工作台面或者通过螺栓固定在设备安装板上，基座上方延伸出带倾斜角度的支撑臂，支撑臂上开设的半开放圆柱槽能够与圆柱类工件的外圆面紧密贴合，槽体侧边的限位结构可以卡住工件的轴向位置，防止工件沿圆柱轴线方向滑动，整体结构一体成型，没有多余的拼接部件，结构刚性充足，能够承受中等载荷的工件重量以及加工过程中的小幅切削力，不会出现受力变形的情况。在设计思路上，该构件优先考虑了定位精度与安装便捷性的平衡，底部基座的平面度设计公差控制在合理范围内，保证安装后与安装面的贴合度，倾斜支撑臂的角度根据常见的工件倾斜作业需求设定，圆柱槽的内径尺寸适配常规直径的圆柱工件，槽体边缘做了微小的倒角处理，既方便工件快速放入槽内完成定位，也能避免尖锐棱边划伤工件表面或者操作人员。从外形尺寸与安装边界来看，底部基座的长宽尺寸适配常规工装板的安装孔位间距，不需要额外定制转接板即可完成固定，整体高度控制在紧凑范围内，不会占用过多的工位垂直空间，倾斜臂向外延伸的长度经过测算，既保证了圆柱槽有足够的接触长度来承托工件，也不会因为延伸过长导致支撑端受力后出现挠度变形，构件整体的外轮廓没有突兀的外凸结构，在密集排布的工位中也不会和周边的其他工装、设备产生运动干涉。该结构在实际使用中不需要复杂的调试，将基座固定后直接把待加工或待装配的圆柱工件放入槽内即可完成定位，能够有效缩减工位的工件装夹辅助时间，提升小型零部件加工装配的作业效率，同时一体结构的设计也降低了构件本身的加工难度，适合小批量定制加工来适配不同直径、不同倾斜角度需求的作业场景。
