剪叉式升降压合试验台架三维设计

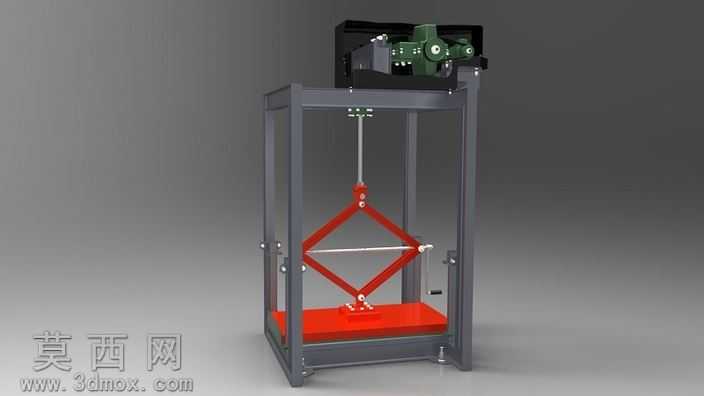

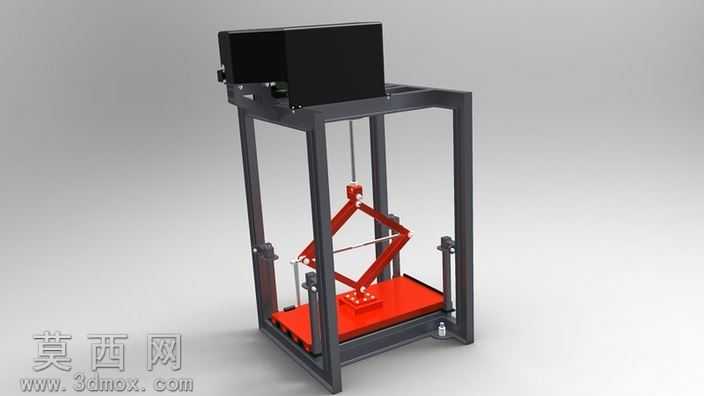

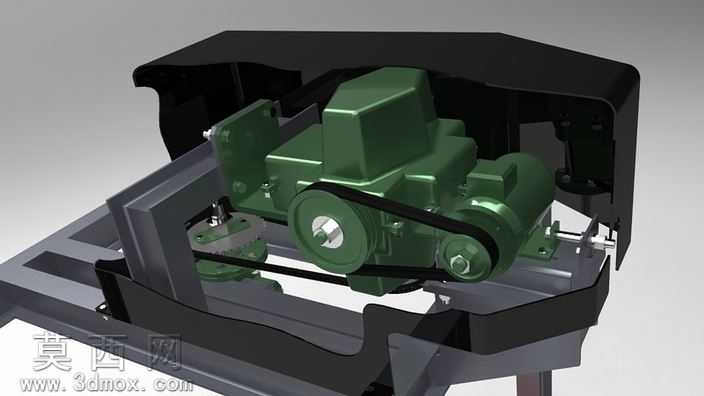

本作品为剪叉式升降压合试验台架的三维设计成果，整体采用框架式立式布局，通过SolidWorks完成全参数化建模与装配校验，建模过程中对每一处连接副、运动构件都做了精确的尺寸约束，确保整体装配无干涉、运动逻辑符合机械原理。台架主体外框架采用标准工业型材搭建，建模时赋予了哑光深灰金属材质，还原了钢制型材的磨砂质感，型材连接处的角件、紧固螺栓都做了细节还原，保证结构的真实感与工程参考价值。核心功能部件为中部的菱形剪叉升降机构，剪叉臂采用等长对称设计，铰接处做了销轴与轴套的细节建模，材质赋予亮红色金属漆面，与深色框架形成清晰的视觉区分，直观展示核心运动结构；剪叉机构顶部连接上方的驱动模组，驱动模组包含动力输出单元、传动连接组件，建模时还原了驱动部件的安装座、调节旋钮、接线端口等细节，赋予深绿与黑色的工程塑料、金属组合材质，还原工业设备的真实外观。剪叉机构下方连接红色的承载工作台，工作台表面做了防滑纹理处理，边缘设置有限位挡边，用于放置待压合或待测试的工件，台架底部设置有可调式支撑脚杯，建模时还原了脚杯的螺纹调节结构，可模拟实际使用中的调平操作。渲染阶段采用了工作室均匀布光方案，通过主光、辅光、轮廓光的搭配，清晰展现各部件的结构层次与材质质感，金属部件的反光、漆面的柔和漫反射都做了参数调试，让渲染图既具备工程展示的清晰度，又有良好的视觉效果。设计思路上，该台架整合了剪叉升降的平稳性与框架结构的高刚性，可用于小型零部件的压装、力学性能测试等场景，剪叉机构的行程设计经过运动仿真校验，可实现稳定的垂直升降动作，上方驱动模组可根据实际需求更换为压力输出、位移检测等不同功能模块，具备较强的拓展性；整体结构模块化程度高，各部件均可独立拆分，方便后续的工程出图、加工工艺规划，也可作为同类升降试验设备的设计参考模板，建模过程中对标准件都采用了参数化调用，修改关键尺寸即可快速衍生出不同规格的同类型台架，具备较好的设计复用性。
