100毫米中端驱动扬声器单元三维建模

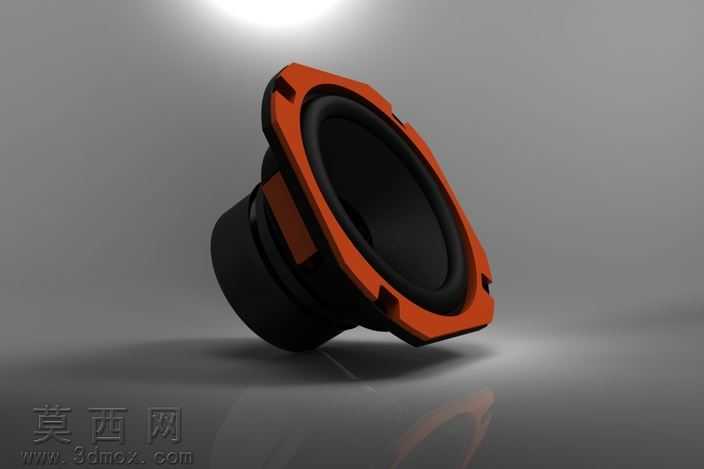

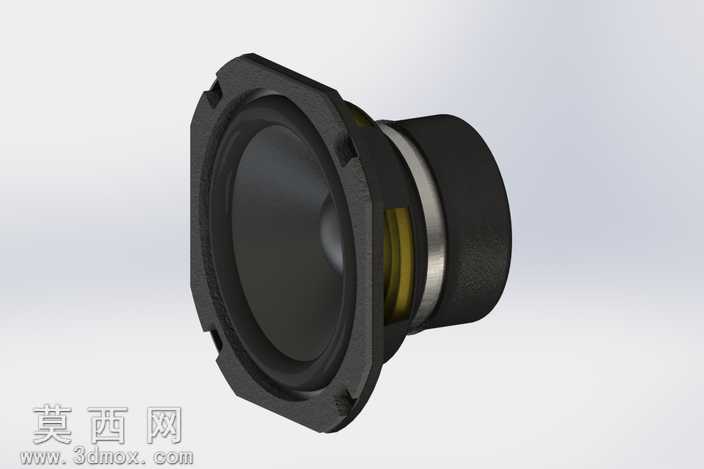

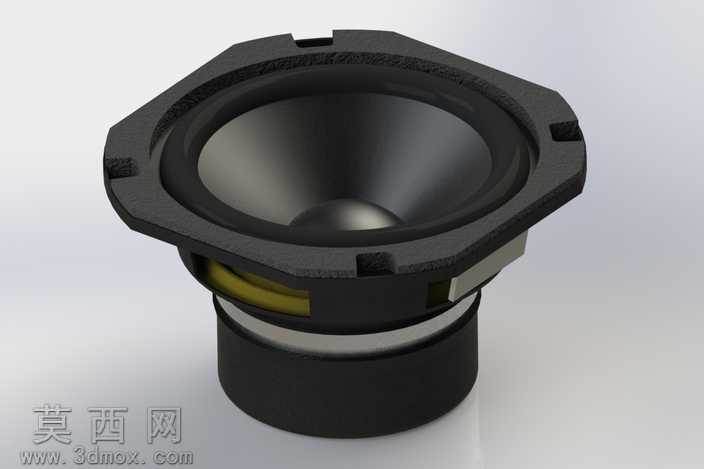

本模型为100毫米规格中端扬声器驱动单元的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了该款扬声器的全部结构细节。建模初期先梳理扬声器的结构组成逻辑，将整体拆分为盆架、振膜、折环、定心支片、磁路组件、接线端子几个独立模块，按照从内到外、从核心结构到外观配件的顺序逐步搭建。磁路部分精准还原了T铁、华司、永磁体的嵌套结构，对磁隙的尺寸参数做了严格的尺寸匹配，保证各部件装配间隙符合实际生产的公差要求，金属磁体部分赋予哑光黑的金属磨砂材质，华司与T铁的金属端面做了细腻的金属光泽渲染，还原金属构件的质感。盆架部分采用带安装定位耳的方形切角结构，建模时对安装孔位、盆架的加强筋结构做了精细刻画，盆架材质为工程塑料，渲染时调整了材质的粗糙度与反光度，还原注塑塑料件的哑光磨砂质感，边缘的脱模斜度也做了符合工艺要求的处理。振膜部分采用锥形纸盆结构，中心的防尘帽做了微凸的弧面处理，折环部分还原了橡胶材质的褶皱结构，通过曲面建模保证折环的弧度自然流畅，材质赋予黑色橡胶的半哑光质感，还原橡胶折环的弹性视觉特征。定心支片部分还原了同心圆的波纹结构，对波纹的起伏高度、间距都做了符合实物比例的建模，材质采用浸渍纤维的半透明质感渲染，还原支片的材质特性。整体装配过程严格按照实际扬声器的装配逻辑完成配合约束，各部件之间无干涉、无错位，渲染阶段采用柔和的影棚布光，通过多角度光源突出各部件的材质差异与结构层次，既清晰展现内部磁路的结构组成，也完整呈现外部装配结构的细节特征。建模过程中兼顾了结构准确性与外观还原度，所有尺寸均参考同规格扬声器的实际参数设定，可用于电声产品结构参考、装配演示、教学展示等场景，模型的曲面过渡自然，倒角处理细腻，没有破面、重叠面等建模问题，各独立部件均可单独拆分编辑，方便后续做结构调整或者工程出图使用。
