RC直升机旋翼桨叶控制机构结构设计

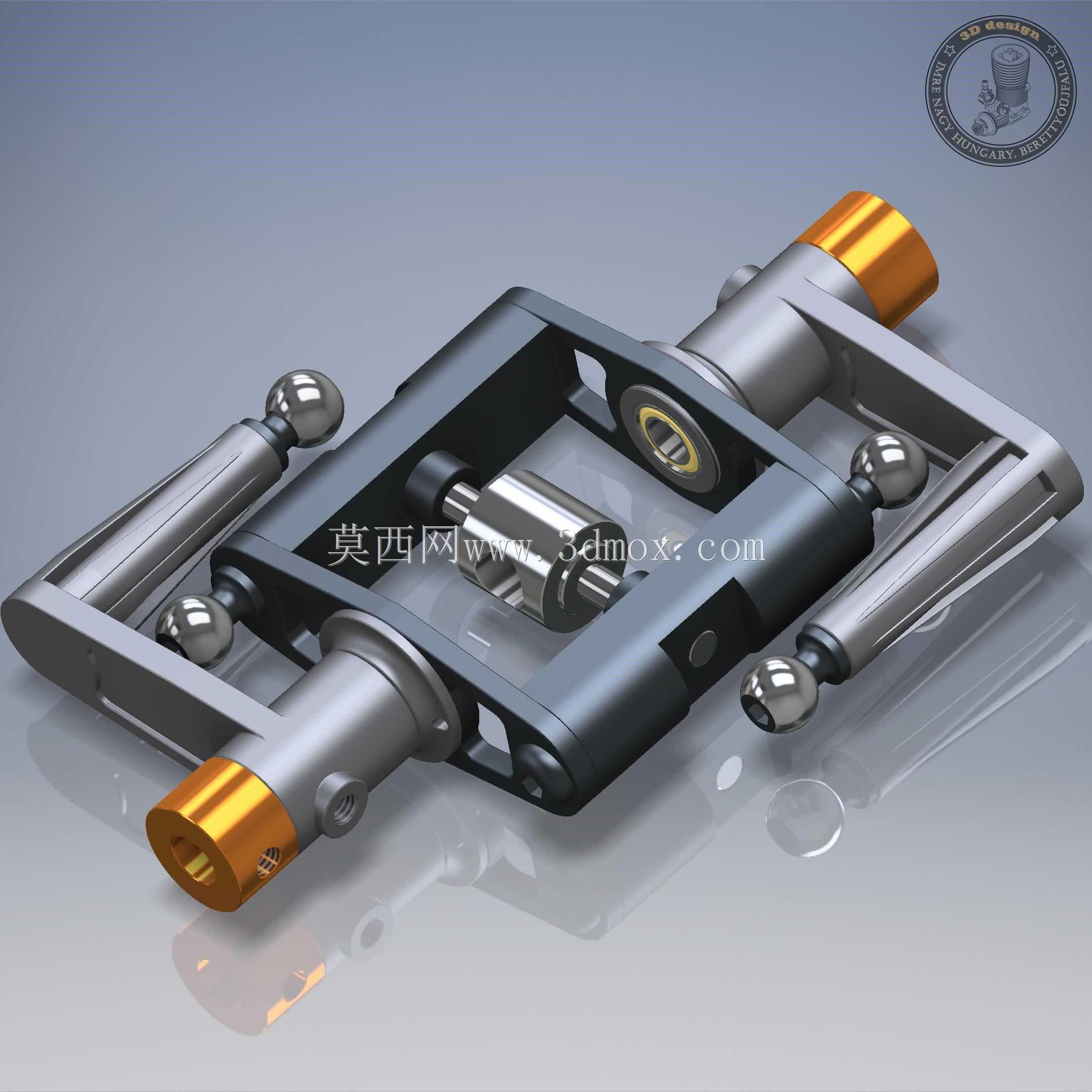

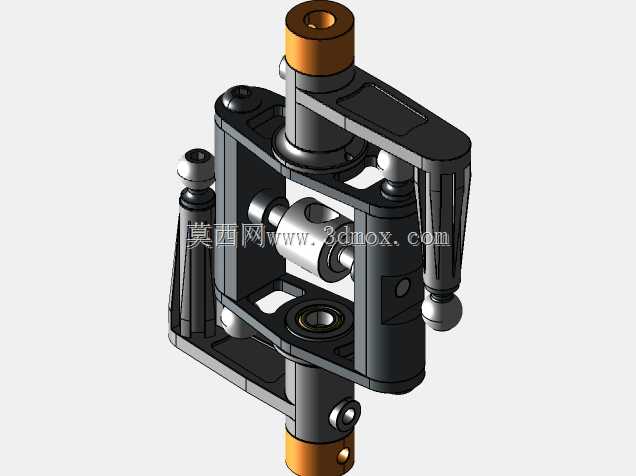

该结构是遥控直升机核心的旋翼操纵执行部件，主要应用于中小型燃油及电动遥控特技直升机的主旋翼系统，承担着将舵机输出的往复、偏转动作转化为旋翼桨叶周期变距与总距变化的核心功能，直接决定航模直升机的飞行姿态控制精度、特技动作完成度与飞行稳定性，是航模直升机传动操纵链路里连接舵机输出端与旋翼桨夹的关键中间结构。在实际飞行场景中，这套机构需要同步响应飞手或飞控系统发出的操纵指令，一方面通过整体轴向位移改变所有桨叶的总距角度，调整旋翼产生的总升力大小，实现直升机的垂直升降动作；另一方面通过倾斜偏转带动不同方位的桨叶产生差异化的桨距变化，让旋翼拉力平面发生倾斜，从而控制直升机完成前后、左右方向的平移以及转向、滚转、倒飞等特技飞行动作，整套机构的传动间隙、动作响应延迟都会直接影响飞行操控的跟手度。从设计思路来看，这套结构采用了对称式的双拉杆布局，主体框架采用高强度轻量化的金属材质加工，既保证了高转速下的结构刚性，避免旋翼高速旋转时机构发生形变导致操纵失真，又尽可能控制整体重量，降低旋翼系统的转动惯量，提升动作响应速度。两端的桨夹安装轴采用同轴度极高的阶梯轴设计，预留了标准的桨夹安装定位面与轴承装配位，能够适配主流规格的旋翼桨夹组件，安装边界充分考虑了常规450级到500级遥控直升机的主轴直径、旋翼头安装空间，中心的滑动轴套与主轴配合间隙控制在极小范围内，既保证轴向滑动与周向偏转的顺畅度，又能避免高转速下出现松旷抖动。结构上的球头拉杆连接位采用了标准化的航模球头规格，可直接搭配通用的金属球头扣使用，传动路径上的每个铰接点都预留了轴承安装位置，将传动过程中的滑动摩擦转化为滚动摩擦，大幅降低操纵过程中的阻尼损耗，同时减少长期使用后的磨损量，延长机构的使用寿命。整体结构的受力经过优化，旋翼旋转产生的离心力、桨叶变距带来的扭转载荷都能通过主体框架均匀传递到主轴上，避免局部应力集中导致的结构断裂风险，能够适配3D特技飞行时的大载荷、高频率变距操纵需求，在剧烈的机动动作下依然能保持精准的操纵传递，不会出现形变滞后、动作失真的问题。
